O Que E Ponto Reta Plano

Os fundamentos geométricos que todo mundo esquece

Quando eu estava começando em CAD e modelagem 3D, percebi que a maioria dos erros no trabalho vinham de uma confusão básica entre esses três conceitos. Ponto, reta e plano não são só definições de livro didático — eles são a base de tudo o que você faz depois, seja em engenharia, arquitetura ou design.

O que é ponto, reta, plano e como isso se aplica na prática

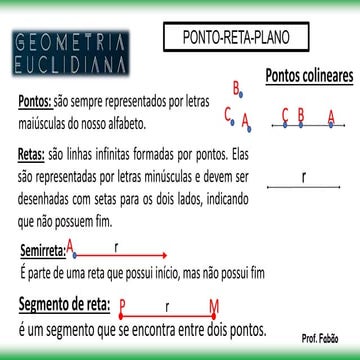

Ponto é uma posição no espaço. Não tem tamanho, não tem dimensão, não tem volume. É abstrato. Na prática, você representa um ponto com coordenadas (x, y, z) e pronto. Em softwares de modelagem, você clica e ganha uma referência. Simples. Reta é uma linha infinita em uma direção. Tem comprimento mas não tem largura. Duas condições precisam estar claras: ela passa por pelo menos dois pontos e qualquer ponto entre esses dois também pertence à reta. Se você está desenhando uma linha reta no AutoCAD ou Blender, está construindo uma representação finita de algo que, conceitualmente, é infinito. Plano é uma superfície bidimensional que se estende infinitamente em todas as direções. Três pontos não colineares definem um plano único. Isso é importante porque na prática é assim que você constrói superfícies: selecionando três vértices e dizendo ao software "essas três coisas formam um plano".

Aqui vai algo que raramente ensinam: planos perpendiculares não são o mesmo que retas perpendiculares. Você já vai se arrepender se não entender essa diferença desde o início. Dois planos podem ser ortogonais entre si sem que nenhuma reta dentro de um deles seja perpendicular a nenhuma reta do outro. A relação é entre as normais, não entre as linhas visíveis. Eu tive esse problema há uns anos trabalhando com modelagem de peças mecânicas. O desenhista passou um plano como referência de montagem e eu assumi que a normal estava orientada corretamente. Quando comecei a aplicar restrições de simetria, tudo começou a travar. O plano estava invertido, apontando para baixo em vez de para cima. A solução foi simples: usar o comando de reinverter normal do plano e verificar com um eixo de referência se a orientação fazia sentido antes de aplicar qualquer restrição. Perdi cerca de quarenta minutos tentando resolver antes de perceber o problema real. Outra coisa que passa despercebida: duas retas no espaço não precisam se encontrar para serem coplanares. Retas reversas (ou skew lines) são o pesadelo de quem está aprendendo. Elas não são paralelas e não se cruzam, mas estão em espaços tridimensionais completamente normais. Se você precisa projetar algo que envolva essas retas, calcula o vetor diretor de cada uma e verifica o produto vetorial. Se o resultado for zero, são coplanares. Se não for, estão em planos diferentes e você precisa lidar com isso explicitamente. Na prática, esses conceitos aparecem o tempo todo. Todo sistema de coordenadas cartesianos que você usa depende deles. Cada aresta de uma malha 3D é um segmento de reta. Cada face é parte de um plano. Cada vértice é um ponto. Quando você está fazendo uma restrição geométrica ou tentando alinhar duas peças, na verdade está resolvendo problemas envolvendo pontos, retas e planos sem perceber. O limitação mais comum? Softwares trabalham com aproximações. Uma "reta" no seu modelo é sempre um segmento finito com resolução limitada. Um "plano" muitas vezes é uma superfície plana aproximada por polígonos. Isso funciona na maioria dos casos, mas se você estiver trabalhando com tolerâncias milimétricas emusinologia ou aeroespacial, essas aproximações podem causar erros cumulativos. A solução é usar referências geométricas explícitas em vez de rely em superfícies implícitas do modelo. Se você está começando agora, pratique desenhando apenas com esses três elementos. Sem curvas, sem sólidos. Só pontos, linhas e planos. Em duas horas de exercício você entende melhor do que em dois anos apenas usando ferramentas sem saber o que estão fazendo por baixo dos panos.
