O Que E Pressao Hidrostatica

Pressão hidrostática: a força que a coluna de fluido exerce

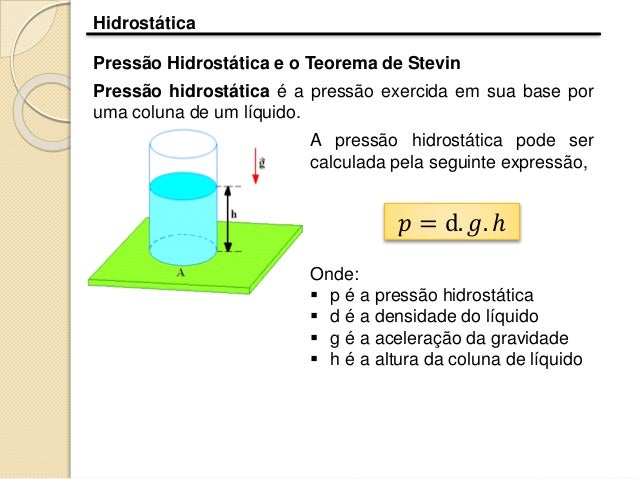

A pressão hidrostática é a pressão exercida por um fluido em repouso devido à força da gravidade atuando sobre sua massa. Ela aumenta linearmente com a profundidade. A fórmula básica é P = gh, onde é a densidade do fluido, g é a aceleração da gravidade e h é a altura da coluna de fluido acima do ponto medido. Isso vale para líquidos incompressíveis e homogêneos. O problema é que muita gente aplica essa equação em situações onde ela não se sustenta. Já vi engenheiros calcularem a pressão em um tanque de armazenamento de amônia líquida a -33 °C usando a densidade da água. O resultado estava errado por cerca de 40%. A amônia tem densidade diferente, e a temperatura altera a densidade. O correto é usar a densidade específica do fluido na temperatura de operação, não valores genéricos de tabelas.

O que e pressao hidrostatica na prática

Na prática, a pressão hidrostática é o que você sente no ouvido ao mergulhar. Ela não depende da forma do recipiente, apenas da profundidade vertical. Um tanque alto e estreito e um lago largo oferecem a mesma pressão na mesma profundidade. Isso é contra-intuitivo para quem está acostumado a pensar em volume ou forma. Outro detalhe que os manuais esquecem: a gravidade não é constante. Em grandes altitudes ou em poços profundos, g varia. Para precisão em medições de alta accuracy, como em calibração de instrumentos para indústria petrolífera, você precisa corrigir g pela latitude e elevação. A fórmula aproximada é g = 9,780327 (1 + 0,0053024 sen² - 0,0000058 sen²2), onde é a latitude. Ignorar isso gera erros de até 0,5% em medições de pressão em plataformas offshore. Eu já tive um caso em que um cliente media pressão em um sistema de refrigeração com etilenoglicol a 30% de concentração. A densidade mudou porque a temperatura do fluido caiu durante a operação. A leitura do transdutor estava 12% abaixo do esperado. A solução foi atualizar a tabela de densidade vs. temperatura e ajustar o setpoint do controlador. Levei dois dias para refazer os cálculos e mais uma semana para validar com medições de campo.

Cálculo e aplicação direta

Para calcular a pressão hidrostática em um ponto específico, siga estes passos. Meça a altura da coluna de fluido acima do ponto. Determine a densidade do fluido na temperatura de operação. Use o valor local de g. Multiplique os três. A unidade resultante é Pascal se usar SI, ou psi se usar unidades inglesas com as conversões adequadas. Um erro comum é confundir pressão absoluta com pressão manométrica. A pressão hidrostática calculada é a pressão relativa à superfície livre. Se a superfície estiver sob pressão atmosférica, some P_atm para obter a pressão absoluta. Em sistemas pressurizados, como vasos de pressão, a pressão na superfície não é zero. Anote essa diferença. Em tubulações horizontais, a pressão hidrostática é uniforme em qualquer seção transversal, mas varia verticalmente. Para medir a pressão em um ponto baixo, instale um tubo piezométrico ou use um transdutor com memória de pressão diferencial. Se o fluido for gasoso, a variação de densidade com a pressão torna a integração necessária. A fórmula P = gh só é exata para líquidos incompressíveis.

Falhas comuns e alternativas

A principal falha é aplicar a equação a fluidos compressíveis sem correção. Em gases, a densidade depende da pressão e temperatura. A equação correta é dP/dh = -g, que integrada para gás ideal dá P = P exp(-Mgh/RT). Usar P = gh para ar em uma torre de 100 metros subestima a variação de pressão em cerca de 2%. Para medições de baixa pressão em dutos de ventilação, esse erro é desprezível, mas para cálculo de carga em compressores de ar comprimido, o erro é significativo. Outro problema é a presença de interfaces entre fluidos imiscíveis. Se você tem água e óleo em um tanque, a pressão no fundo não é calculada apenas com a densidade da água. Some as contribuições de cada camada: P = gh + gh. Eu já vi um engenheiro ignorar a camada de óleo de 2 metros em um separador, resultando em dimensionamento incorreto de válvulas de alívio. A correção foi refazer o balanço de massas e cálculo com as densidades corretas de cada fluido na temperatura operacional. Se o fluido é não-newtoniano ou possui partículas em suspensão, a densidade aparente pode variar com a taxa de cisalhamento. Nesses casos, a fórmula clássica não se aplica diretamente. Utilize modelos reológicos específicos, como a lei da potência, e meça a densidade in situ. Alternativamente, use um medidor de pressão diferencial com compensação de densidade integrada.

Exemplo numérico rápido

Considere um tanque de água doce a 20 °C, com densidade 998,2 kg/m³. A profundidade é 5 metros. A aceleração da gravidade local é 9,80665 m/s². A pressão hidrostática no fundo é P = 998,2 × 9,80665 × 5 = 48.960 Pa, ou aproximadamente 48,96 kPa. Se a superfície estiver exposta à atmosfera padrão (101,325 kPa), a pressão absoluta é 150,285 kPa. Em psi, isso é cerca de 21,8 psi (gauge) e 33,9 psi (absolute). Para converter para outras unidades, lembre-se que 1 Pa = 0,000145038 psi. Multiplique por 14,5038 para obter psi diretamente de kPa. Se quiser bar, divida por 100. A coerência dimensional é crítica; use sempre o mesmo sistema de unidades em toda a equação.

Quando a pressão hidrostática não é suficiente

Em sistemas dinâmicos, a equação de Bernoulli entra em cena. Se o fluido está em movimento, a pressão total é a soma da pressão estática, dinâmica e hidrostática. Medir apenas a pressão estática com um transdutor parado não captura a energia cinética. Para vazão em tubulações, use um tubo de Pitot ou um medidor ultrassônico. A pressão hidrostática isolada só é relevante em fluidos em repouso completo. Outra limitação é a cavitação. Se a pressão absoluta cair abaixo da pressão de vapor do fluido, bolhas se formam e colapsam, danificando equipamentos. Isso ocorre em bombas centrífugas quando a NPSH disponível é insuficiente. O cálculo da pressão hidrostática ajuda a determinar a carga de sucção, mas você precisa considerar perdas de atrito e a pressão de vapor. Um erro típico é dimensionar a bomba com base apenas na altura geométrica, ignorando perdas na tubulação de sucção. Em resumo, a pressão hidrostática é um conceito fundamental, mas sua aplicação exige atenção às condições reais do fluido, à geometria do sistema e às variações ambientais. Sempre verifique as suposições por trás da fórmula antes de usá-la em projetos críticos.
