O Que É Tensão De Toque

O que é tensão de toque no chão da obra

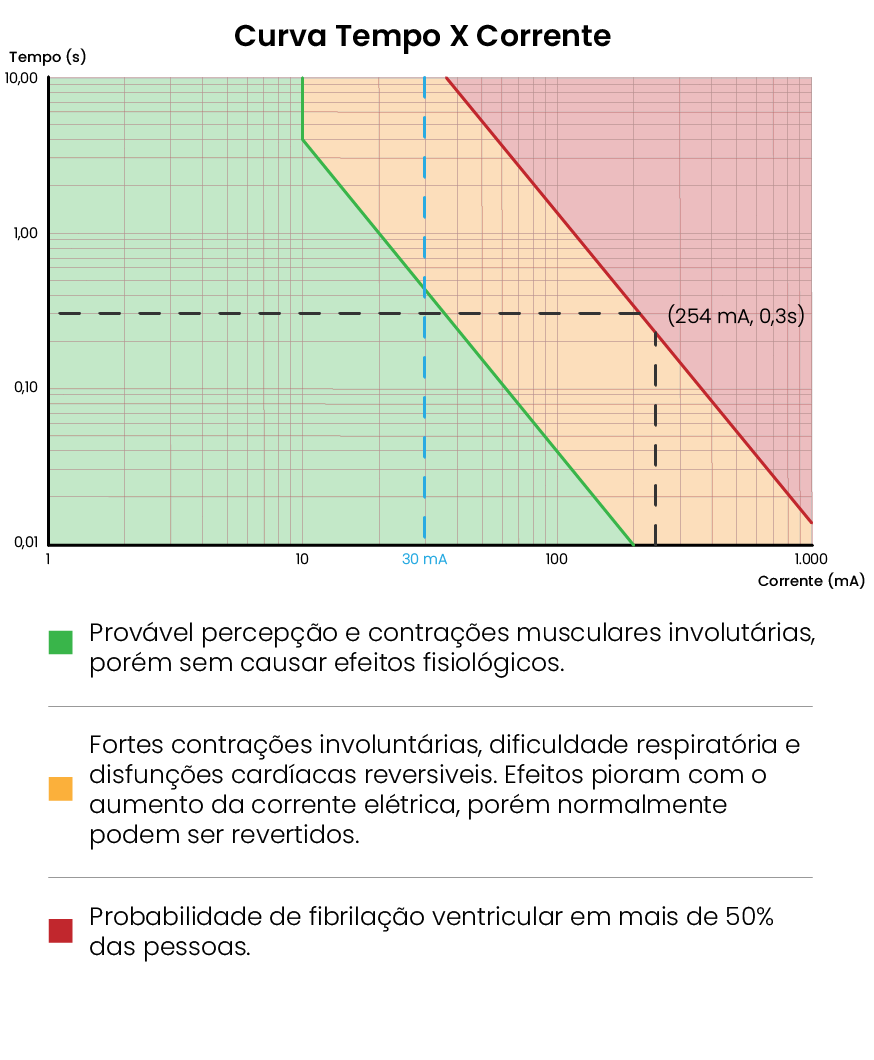

Tensão de toque é a diferença de potencial que aparece entre dois pontos que uma pessoa pode tocar ao mesmo tempo enquanto está em contato com o solo ou com uma estrutura eletrificada. Na prática, quando há um defeito de isolamento ou uma fuga de corrente para a terra, o solo ao redor do ponto de falha fica com potenciais diferentes. Se você encostar numa carcaça metálica e, ao mesmo tempo, estiver pisando num piso com potencial distinto, a corrente atravessa o corpo. É isso que mata, não a tensão da linha em si. Eu trabalhei anos em subestações e já vi gente levar sustos sérios por causa disso. O problema é que a tensão de toque não avisa antes. Você encosta no quadro de comando de um inversor, sentiu um formigamento na mão e no pé ao mesmo tempo, e a corrente que passou foi talvez 30mA — suficiente pra travar o músculo e você não conseguir soltar. Meu case mais específico foi num canteiro de obras onde um motor de 75kW tinha isolamento deteriorado no enrolamento. A carcaça estava aterrada, mas o anel de terra do prédio tinha resistência de 18 ohms por causa do solo seco. Quando fiz o teste de continuidade, a tensão de toque em regime de falta chegou a 140V no momento do contato. O workaround foi simples mas demorou: instalei um condutor de equalização separado ligando a carcaça ao eletrodo mais próximo, reducei a resistência de terra pra 4 ohms e o tensão de toque residual caiu pra abaixo de 50V AC, dentro do limite da NR-10. Levou três dias pra perfurar e conectar, mas foi a única forma segura de resolver sem desenergizar a linha toda. O que muita gente não entende é que aterramento sozinho não resolve. Tem um mito muito comum no Brasil de que botar um eletrodo de cobre enterrado já garante segurança. Não garante. Se a resistência do eletrodo for alta, a corrente de falta vai elevar o potencial do solo ao redor e o tensão de toque aumenta. O correto é pensar em equalização de potenciais — literalmente conectar todas as massas metálicas num mesmo nível — e aí sim, complementar com terra de baixa resistência. Isso que faz a diferença.

Como medir e calcular

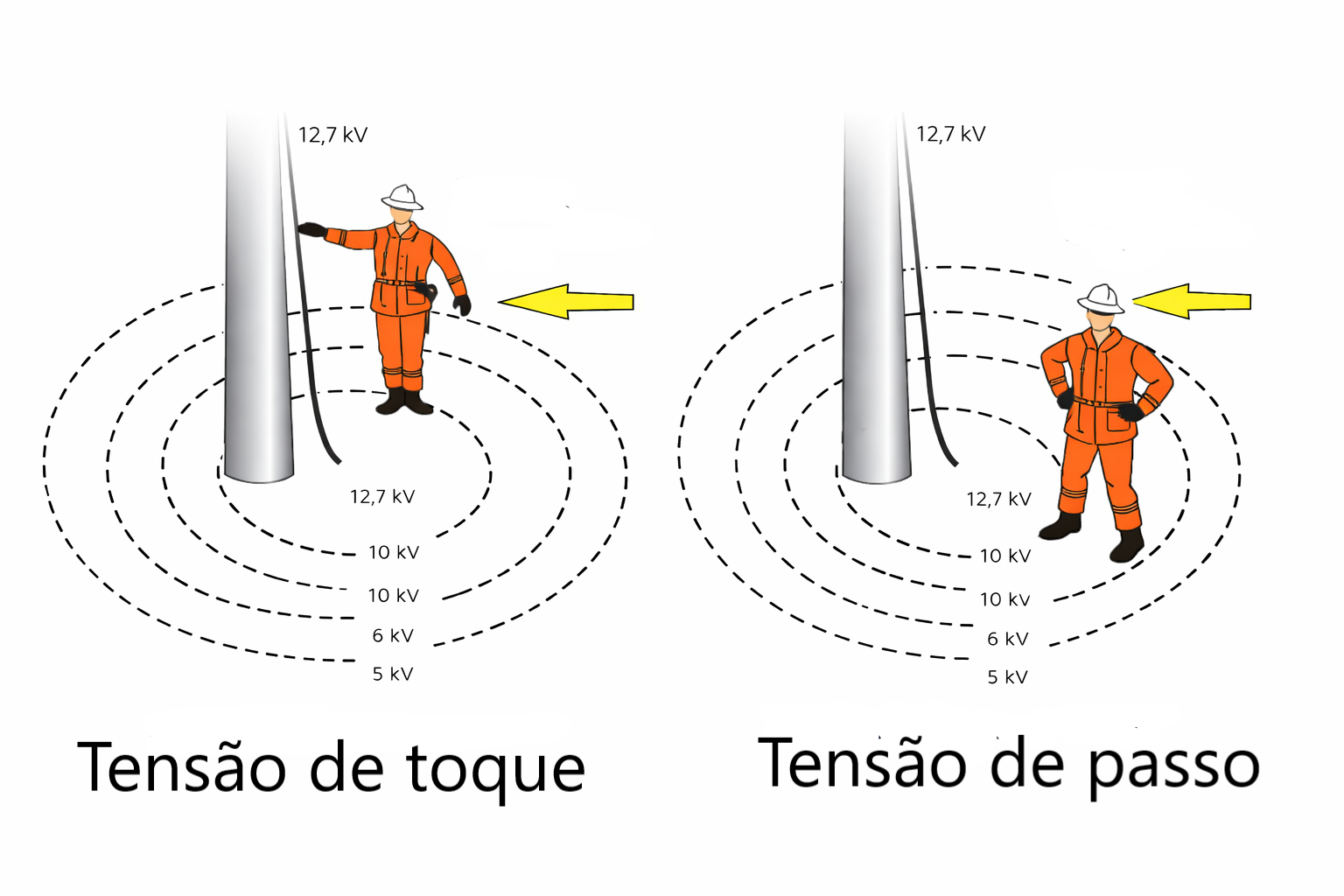

A medição direta se faz com um voltímetro de alta impedância (pelo menos 1 megaohm de entrada) entre a massa tocável e um ponto de referência no solo distante pelo menos 20 metros do eletrodo de terra. Coloca-se a ponta no anel de comando, a outra num braçador cravado no piso, e lê-se o valor. Mas isso só mostra a tensão em vazio. O perigo real é a corrente que fluiria através do corpo humano, e aí entra a equivalência com a resistência de toque do solo. O cálculo básico é: V_toque = I_falta × R_solo, onde R_solo é a resistência de terra do sistema mais a contribuição do solo local. Para instalações de baixa tensão, a norma IEC 60364 estabelece que o tensão de toque residual não deve exceder 50V AC em condições normais e 25V AC em locais com risco aumentado, como banheiros ou áreas molhadas. No Brasil, a NR-10 segue esses limites com margem de segurança. O problema é que muitos eletricistas confundem tensão de toque com tensão de passo. A primeira é entre mão e pé; a segunda é entre dois pés. Ambas são perigosas, mas a de toque é mais provável porque normalmente tocamos algo metálico com uma mão enquanto estamos em pé. Em situações de falta fase-massa, a tensão de toque pode atingir valores letais em frações de segundo se o sistema de proteção não disjar a.

Onde o sistema tradicional falha

Aqui está a verdade que ninguém gosta de ouvir: o dispositivo diferencial residual (DDR) de 30mA, tão comum em quadros residenciais, não protege contra todos os cenários de tensão de toque. Se a fuga for através do corpo inteiro mas a corrente de falta for menor que o limiar de disparo — o que acontece quando a resistência de terra é alta e a corrente se dissipa no solo sem retornar pelo neutro — o DDR não desarma. Já vi isso acontecer em casas antigas com instalação de terra inexistente. A pessoa leva o choque, mas o disjuntor continua fechado porque não há desequilíbrio suficiente entre fase e neutro. Outro ponto cego é o terra funcional. Em equipamentos com filtro EMI, existe um capacitor Y que liga a massa ao neutro intencionalmente. A corrente de fuga por esse capacitor é da ordem de 0,5 a 2mA por fase, o que já pode disparar um DDR sensível de 30mA em equipamentos múltiplos conectados ao mesmo circuito. O resultado prático é o famoso "disjuntor que desarma sem motivo aparente". A solução não é tirar o terra, é redistribuir os circuitos sensíveis em barras separadas ou usar DDRs do tipo B, que toleram correntes de fuga contínuas e pulsadas. Se você está lidando com tensão de toque em instalações existentes e não quer fazer obra pesada de equalização, a alternativa mais viável é instalar protetores desurto tipo 2 com partida por gaseificação nas entradas de energia dos circuitos críticos. Eles não eliminam o problema de base, mas reduzem a tensão transitória durante eventos de falta para valores abaixo do limiar de perigo. Custa cerca de R$80 a R$150 por polo e leva 20 minutos para instalar substituindo o DPS existente no quadro.

O que eu recomendo de verdade, e vou repetir porque é importante, é: antes de qualquer reparo ou instalação nova, meça a resistência de terra com um megôhmetro de quatro terminais. Se o valor for maior que 10 ohms em residência ou maior que 5 ohms em comercial, o sistema de aterramento precisa ser redesenhado. Não adianta colocar DDR nos dois pés e achar que está seguro. O tensão de toque é um problema de engenharia elétrica, não de acessório.
