O que é um transformador de energia e como ele funciona na prática

Transformador de energia é um dispositivo que muda o nível de tensão elétrica entre dois circuitos por meio de indução eletromagnética. Nada mágico. Basicamente, você tem um núcleo de ferro ou aço silicioso, um enrolamento primário e um enrolamento secundário. Entra corrente alternada no primário, gera-se um fluxo magnético variável no núcleo, e esse fluxo induz uma tensão no secundário. A relação entre as tensões é proporcional à relação entre o número de espiras de cada enrolamento. Muita gente acha que o transformador "produz" energia. Ele não produz. Ele converte. Na verdade, num transformador ideal, a potência entra igual à potência que sai. Só que em baixa tensão e alta corrente do lado primário, e alta tensão e baixa corrente do lado secundário, ou o inverso. Perdas existem sempre, claro. Aquecimento no cobre, perdas no núcleo por histerese e correntes parasitas. Um transformador bom de distribuição fica em torno de 97 a 99 por cento de eficiência. Não é muito mais que isso.

Como identificar o que é transformador de energia no dia a dia

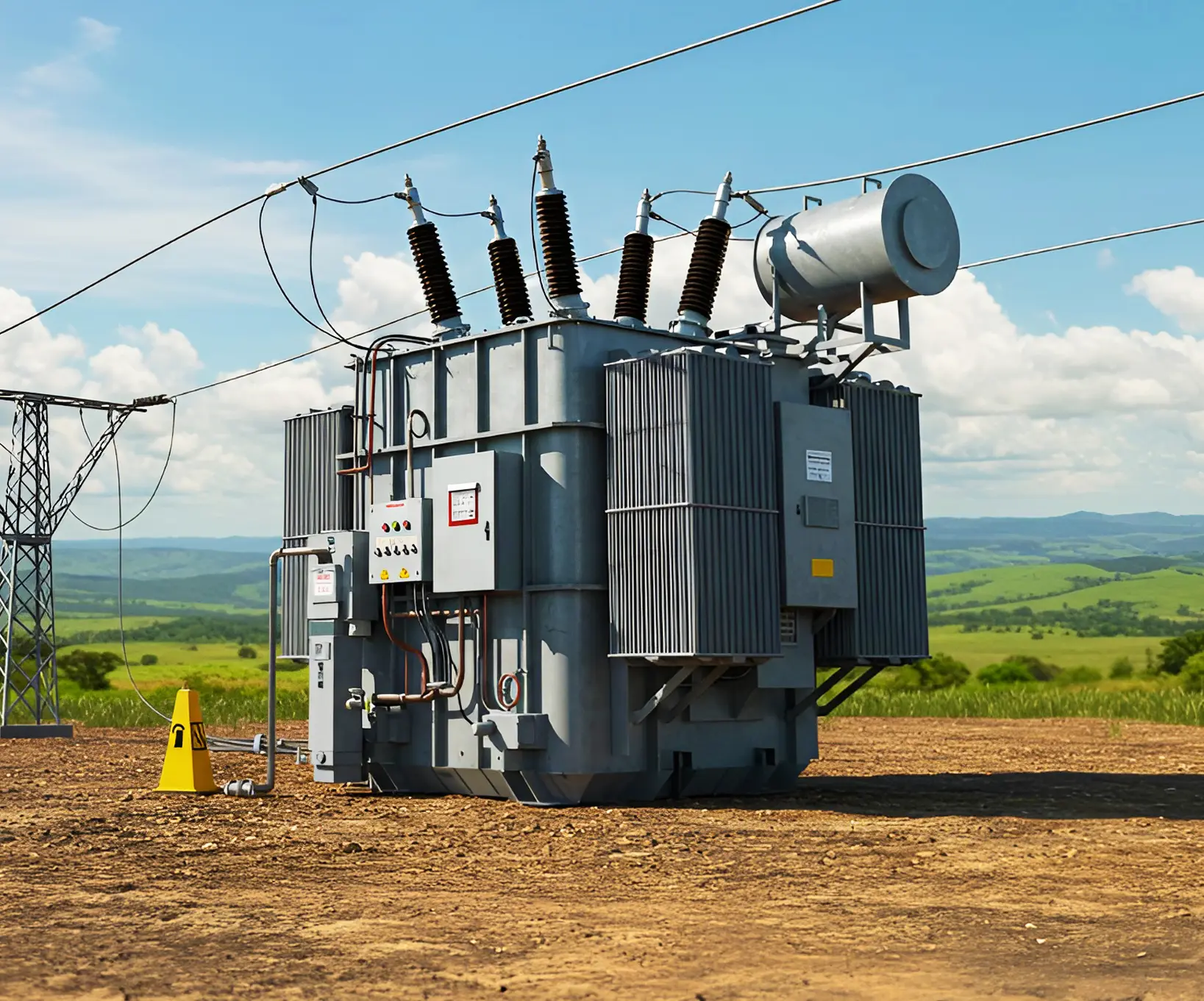

Você provavelmente já viu esses aparelhos nos postes de concreto ou nos transformadores subterrâneos nas cidades. Também existem os grandes, tipo os que ficam nas subestações, com vários metros de altura e tanques cheios de óleo isolante. Todo sistema de distribuição começa com uma subestação elevadora que sobe a tensão para transporte (138 kV, 230 kV, às vezes 500 kV) e termina com um transformador redutor que desce para os níveis de uso final, 127 V, 220 V, 440 V dependendo do padrão da região. O ponto que os iniciantes sempre erram: transformador só funciona com corrente alternada. Se você passar corrente contínua, não há variação de fluxo, não há indução, e o que acontece é basicamente um curto-circuito no enrolamento primário. OTransformador de energia device esquenta e pode queimar em segundos se não tiver proteção. Também dá pra fazer uma medição rápida no campo. Pegue um multímetro na escala de resistance e meça a resistência ohmica de cada enrolamento. Primário de alta tensão normalmente apresenta resistência baixa mas mensurável (alguns ohms a dezenas de ohms). Secundário de baixa tensão vai ter resistência ainda menor, quase curta. Se qualquer enrolamento abrir (resistência infinita), o transformador está queimado internamente. Se houver curto entre espiras, a resistência cai muito abaixo do esperado. Nesse caso, o melhor é comparar com a ficha técnica do fabricante.

Problemas reais que você encontra com transformadores

Num projeto que fiz há alguns anos, precisei substituir um transformador de distribuição de 75 kVA em uma instalação industrial. O transformador antigo vinha aquecendo de forma irregular. A leitura de temperatura no tanque mostrava pontos quentes acima de 95°C em condições normais de carga. O problema não era sobrecarga — a carga estava dentro da especificação. A causa era um defeito de isolamento no enrolamento secundário, com parcialmente derretido e pequenas perfurações no esmalte dos fios. Isso gerava correntes parasitas de circulating currents dentro do próprio enrolamento, aquecendo localmente e degradando o óleo isolante com o tempo. A solução foi fazer um teste de razão de transformação (CTR) em cada tap do primário, medindo a tensão de vazio no secundário. O transformador apresentava variações de até 8% na relação esperada, o que já era indicativo de curto-circuito entre espiras. Com essa confirmação, trocamos o equipamento. O workaround que usei naquele momento foi aplicar uma carga parcial controlada e monitorar o espectro de temperatura com câmera termográfica durante duas horas. Isso deu a prova definitiva do ponto quente antes de solicitar a troca. Outro problema comum é o ruído. Transformadores emitem um zumbido característico a 120 Hz em sistemas de 60 Hz (ou 100 Hz em 50 Hz). Isso é normal, causado pela magnetostrição do núcleo. O que não é normal é um zumbido intermitente, pulsante ou com batimento. Isso geralmente indica problemas mecânicos nos prensames do núcleo, ou saturação devido a sobretensão aplicada. Se você ouvir algo fora do padrão, verifique a tensão de alimentação e o estado dos grampeamentos do núcleo.

Considerações técnicas que poucos mencionam

A configuração de conexões dos enrolamentos importa mais do que a maioria das pessoas considera. Um transformador trifásico pode ser conectado em estrela (Y) ou triângulo (), e cada configuração tem implicações diretas no comportamento do sistema. Conexão em no primário e Y no secundário, por exemplo, é a mais comum em distribuição porque fornece um ponto neutro aterravel no secundário. Mas se você inverter e colocar Y no primário sem neutro aterrado, pode ter problemas de simetria de tensões em cargas desbalanceadas. O neutro flutua e as tensões fase-neutro nos ramos mais carregados sobem enquanto nos menos carregados caem. Um detalhe prático que pouca gente leva a sério: a potência do transformador não é fixa. A norma NBR 5419 permite operação acima da potência nominal por curtos períodos, desde que a temperatura do óleo não ultrapasse certos limites. Um transformador de 75 kVA pode operar confortavelmente até 85 kVA por algumas horas, se a temperatura ambiente estiver baixa e o óleo estiver em boas condições. O inverso também é verdadeiro: em dias muito quentes, um transformador de 75 kVA pode precisar ser deratado para 60 ou 65 kVA para não exceder a classe térmica do isolamento. Sobre manutenção: a análise de gás dissolvido no óleo isolante é um dos métodos mais confiáveis para detectar problemas incipientes. Hidrogênio, metano, etano, etileno, acetileno e monóxido de carbono são gerados em proporções diferentes conforme o tipo de falha. Descargas de baixa energia, descargas de alta energia, sobreaquecimento localizado, degradação térmica do papel isolante. Cada combinação de gases aponta para um modo de falha específico. Se você tiver acesso a um laudode cromatografia, vale a pena pedir. Pode economizar uma parada não planejada de semanas.

Alternativas e onde o transformador tradiciona falha

Em algumas aplicações modernas, transformadores convencionais estão sendo substituídos por fontes chaveadas ou conversores DC-DC com transformadores de alta frequência. A vantagem é tamanho e peso reduzidos. Um transformador de 50 Hz para a mesma potência exige muito mais ferro e cobre do que um equivalente operando a 20 kHz. O problema é que essas topologias introduzem harmônicas no sistema, podem causar problemas de compatibilidade eletromagnética, e exigem filtragem adequada. Para ambientes sensíveis como hospitais ou laboratórios, o transformador isolante convencional ainda é a escolha mais segura, apesar do tamanho e custo maiores. Se o seu objetivo é apenas isolar circuitos e suprimir ruídos de modo comum, um transformador de isolamento 1:1 com blindagem eletrostática entre primário e secundário resolve. Custo menor que um conversor completo, sem gerar harmônicas, e funciona perfeitamente para instrumentação sensível. É uma solução simples que muitas vezes é ignorada em favor de topologias mais complexas.
