O Que É Um Receptor Elétrico

O que acontece quando a corrente chega ao final do circuito

Muita gente confunde receptor com componente passivo qualquer, mas na prática elétrica a distinção é mais importante do que parece. Um receptor elétrico é o elemento que converte energia elétrica em outra forma de energia útil. Luz, calor, movimento, som. O que ele não faz é armazenar energia de forma significativa como um capacitor ou indutor fazem. Ele a transforma e pronto. O conceito básico é simples, mas a aplicação real traz nuances que só aparecem quando você passa a mão na massa. Um resistor aquece. Um motor gira. Uma lâmpada emite luz. Um alto-falante produz som. Todos esses são receptores. Mas existem casos que quebram esse modelo simplório. Por exemplo, um carregador de celular que você compra pronto. Ele contém retificadores, capacitores, reguladores. Parece receptor? Não exatamente. Ele é um conversor de energia que adapta a forma da eletricidade. O trecho final do circuito, onde a corrente realmente alimenta o bateria, sim, é um receptor. O resto é gerenciamento de potência.

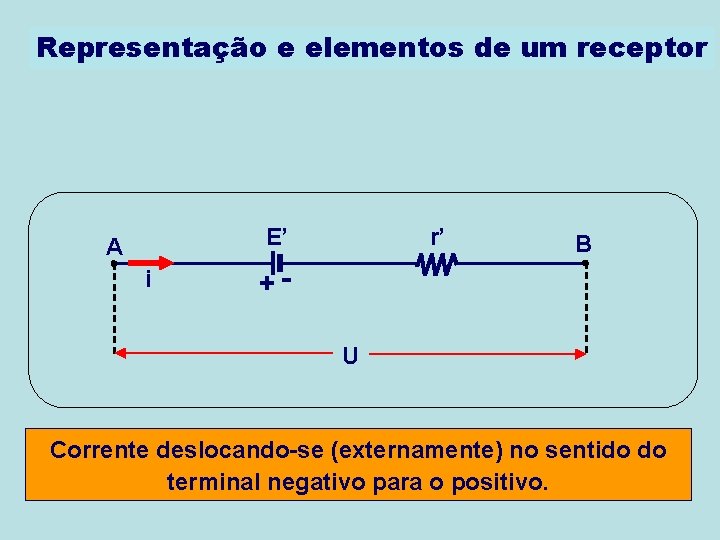

Um detalhe que poucos citam: receptores ideais versus reais. Na teoria, um receptor puro converte 100% da energia recebida. Na prática, sempre há perdas. Um motor elétrico eficiente converte cerca de 85 a 95% da energia elétrica em movimento mecânico. O resto vira calor dissipado. Um resistor de potência pode chegar perto dos 99%, mas ainda assim libera energia térmica sem utilidade prática no seu sistema. Quando eu medi a queda de tensão num motor CC de 12V sob carga plena, a leitura no multímetro dava 9,8V nos terminais. Os 2,2V de diferença eram a queda interna do motor, diretamente relacionada ao aquecimento do enrolamento. Se você ignorar isso e calcular a potência de entrada apenas pelo nominal, seu dimensionamento de fonte vai ficar aquém do necessário. Isso é o erro mais comum que eu vejo em projetos residenciais e industriais. Diferença prática entre gerador e receptor: um gerador produz energia a partir de outra forma (mecânica, química, solar). Um receptor absorve energia elétrica e a transforma. A mesma máquina pode ser ambas as coisas em circunstâncias diferentes. Um motor de passo que você usa para levantar um peso e depois solta para descer pode gerar regenerative braking. Na descida, ele vira gerador. No levantamento, é receptor.

Como identificar e dimensionar receptores em circuitos reais

A parte mais importante não é saber a definição. É conseguir colocar isso no papel e fazer funcionar. Vou explicar do jeito que funciona na prática, começando pelo que realmente importa. O primeiro passo é listar cada receptor no seu circuito com seus dados nominais. Voltagem, corrente, potência, fator de potência se for CA. Anote tudo. Sem esses números, você não vai a lugar nenhum. Um exemplo simples: uma resistência de 10 ohms ligada a 12V consome 1,2A e dissipa 14,4W. Cálculo direto pela lei de Ohm e pela lei de Joule. Agora imagine esse mesmo resistor instalado dentro de um invólucro selado sem ventilação. A temperatura vai subir rapidamente e o valor da resistência pode alterar. Materiais como o nquel-cromo têm coeficiente térmico baixo, mas materiais comuns variam significativamente com a temperatura. Outro ponto crucial que muita gente erra: o fator de potência em cargas indutivas. Um motor de indução trifásico de 5CV tem corrente de linha diferente da corrente que você calcula apenas dividindo potência por tensão. Se a tensão for 220V e a potência nominal 3,7kW, a corrente aparente não é simplesmente 3700 dividido por 220. O fator de potência típico desse motor varia entre 0,82 e 0,88 dependendo da carga. Ignorar isso significa dimensionar cabo e disjuntor errados, e isso gera superaquecimento ou disparos desnecessários.

Quando trabalhei num projeto de automação residencial, instalei reatores eletrônicos para LEDs num quadro de distribuição. O fabricante informava potência de 18W por reator. A conta grossa pedia cerca de 7,5A por fase para 15 reatores em paralelo. O problema real apareceu quando liguei tudo: o disjuntor de 10A disparava após 20 minutos. A explicação estava na corrente de rush dos reatores eletrônicos. Cada reator puxava um pico de corrente na partida que durava alguns milissegundos, mas a soma dos 15 picos quase simultâneos excedia a capacidade do disjuntor magnético. A solução foi espalhar os ligamentos em tempos diferentes usando temporizadores ou simplesmente subir para um disjuntor de 16A com curva C, que aguenta melhor picos de partida sem sacrificar a proteção térmica. Receptores capacitivos também merecem atenção. Um banco de capacitores para correção de fator de potência parece inofensivo até acontecer a ressonância. Se a impedância capacitiva do banco igualar a impedância indutiva da instalação em certa frequência harmônica, a corrente pode disparar localmente. Em instalações com muitos variadores de frequência, isso é um risco real. Já vi um caso onde harmônicas de 5ª ordem causaram superaquecimento em capacitores de 400V que estavam rated para 250V, simplesmente porque a tensão efetiva no ponto de conexão havia subido devido à ressonância.

O que não funciona e quando abandonar a abordagem padrão

Não adianta aplicar regras gerais cegamente. Existem cenários onde o conhecimento teórico precisa dar lugar à medição direta. Receptores com características não lineares, como fontes chaveadas de baixa qualidade, distorcem a forma de onda da corrente. A corrente deixa de ser senoidal e passa a ter conteúdo harmônico significativo. Medir apenas RMS com um multímetro barato não revela o problema real. Um analisador de qualidade de energia ou pelo menos um osciloscópio mostra o que realmente está acontecendo. Outra armadilha comum: assumir que a potência nominal do receptor é a potência que ele consome sempre. Um condicionador de ar de 12000 BTUs tem compressor que liga e desliga. A potência média consumida pode ser metade da potência nominal durante um ciclo térmico estável. Se você dimensionar a instalação elétrica considerando o pico constante, vai gastar mais com cabos e proteção do que o necessário. O inverso também é verdadeiro: equipamentos com partida suave por inversor podem ter corrente de pico menor que a nominal, mas operar continuamente perto da potência máxima. Em instalações antigas, especialmente em prédios residenciais com fiação de alumínio, a conexão de novos receptores de alta potência como aquecedores elétricos pode criar pontos quentes nos terminais. O alumínio expande mais que o cobre com o calor, e conexões apertadas inicialmente soltam com o tempo. O aumento da resistência de contato gera mais calor, mais expansão, mais soltura. É um ciclo progressivo que pode levar anos para causar uma falha visível, mas que exige inspeção periódica com termografia ou medição de queda de tensão nos terminais sob carga.

Resumo técnico direto: receptor elétrico é todo componente que converte energia elétrica em trabalho útil. O dimensionamento correto exige considerar potência nominal, fator de potência, corrente de partida, natureza da carga e condições ambientais. Medir antes de confiar em especificações é o que separa um projeto que funciona de um que gera dor de cabeça meses depois da instalação.
