O Que Sao Convencoes Cartograficas

O que você vê no mapa é uma escolha, não a realidade

Mapas nunca são cópias fiéis do território. Eles traduzem. E essa tradução segue regras que nem sempre ficam explícitas, a menos que você já tenha passado horas tentando fazer dois mapas de regiões vizinhas se encaixarem sem criar distorções visíveis. O que sao convenções cartograficas é, basicamente, o conjunto de símbolos, cores, tipografias e regras de generalização que permitem transformar dados espaciais brutos em algo legível por quem não é especialista na área. A gente costuma dizer que são a linguagem do mapa. Mas a tradução é mais precisa: é um sistema de compressão. Você precisa reduzir informação infinita para caber num espaço finito sem mentir de forma enganosa.

As convenções mais comuns que você encontra todo dia

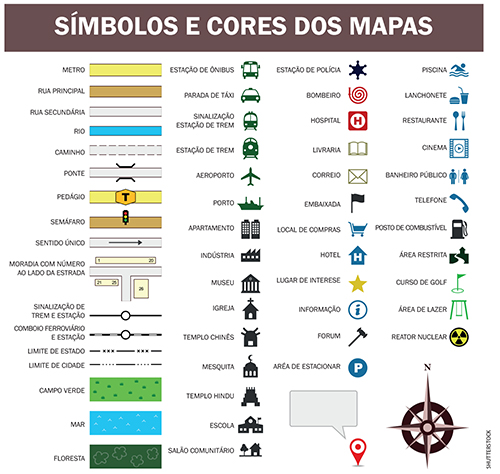

Barra de escala. Ela pode ser gráfica ou numérica, mas o importante é que ela depende da projeção e do nível de zoom. Se o mapa usa uma projeção conforme de Mercator, a escala só é válida no paralelo de referência. Nos polos, tudo estica. Li isso nos manuais, mas entendi na prática quando um colega me perguntou por que a Groenlândia parecia maior que a África no mapa dele e eu tive que explicar que era a projeção, não um erro de digito. Legenda. Não é um acessório decorativo. É a chave de leitura. Cada cor, cada traço, cada ícone precisa estar justificado ali. Já vi mapa temático de uso do solo onde a legenda invertia as categorias: áreas urbanas estavam com a cor que deveria ser de vegetação. O mapa inteiro ficou inutilizável porque ninguém percebeu antes de imprimir. Simbologia padrão. Linhas tracejadas para divisas políticas, contínuas para estradas principais, pontos para cidades. Isso não é arbitrariedade. É o resultado de décadas de padronização, especialmente pelos institutos geomorfológicos e os órgãos de defesa civil. Quando você desvia disso, o usuário leva um tempo extra decodificando, e tempo de decodificação é erro potencial.

Generalização: onde a coisa fica séria

Aqui é onde a maioria dos iniciantes tropeça. Generalização não é só "tirar coisas do mapa". É decidir o que manter e o que simplificar mantendo a consistência lógica. Quando você reduz a escala de um mapa em 1:25.000 para 1:250.000, por exemplo, rios secundários podem sumir. Estradas vicinais viram linhas únicas. Edifícios de uma cidade pequena podem ser representados por um ponto, não pelo polígono real. O problema é que generalização tem que ser proporcional. Se você generaliza demais uma região e de menos outra, o mapa transmite uma desigualdade visual que não existe na realidade. Já passei por isso em um mapeamento de risco de inundação para uma prefeitura do interior de São Paulo. O banco de dados oficial tinha detalhes diferentes para cada distrito, e ao unificar a escala eu criei uma falsa assimetria: uma região parecia muito mais densa construtivamente só porque a fonte de dados era mais detalhada, não porque era realmente mais ocupada. A solução foi rodar uma normalização de densidade antes de aplicar a generalização geométrica.

Como as convenções se aplicam no fluxo real de produção

Vou descrever o processo do jeito que eu faço, sem glamour. Primeiro, defina o propósito. Um mapa hidrológico precisa de convenções completamente diferentes de um mapa turístico. O primeiro prioriza fluxo, altitude, bacias. O segundo prioriza pontos de interesse, rotas, acessibilidade. Não adianta aplicar simbologia de um contexto no outro só porque ficou bonito. Segundo, escolha a base cartográfica. IBGE, INPE, agências estaduais, OpenStreetMap. Cada uma tem padrões próprios. O IBGE segue a norma NBR 13129 para mapas políticos. O INPE tem diretrizes para mapas de cobertura vegetal. Se você misturar fontes sem respeitar as convenções de cada uma, o resultado final terá inconsistências que vão incomodar qualquer profissional da área.

Terceiro, aplique a legenda de forma sistemática. Não adicione itens por conta própria. Se existe uma classificação padrão para uso do solo (como a do MAPBIOMAS), use ela. Inventar categorias novas é uma das causas mais comuns de retrabalho em mapas para publicação técnica. Quarto, revise a coerência visual. Isso significa verificar se todos os elementos têm peso visual compatível. Um rio principal não pode ter a mesma espessura de uma estrada de terra. Um título não pode competir com um mapa de inserção. Cores quentes (vermelho, laranja) nunca devem ser usadas para coisas que não representam perigo ou alerta, a menos que seja intencional e justificado na legenda.

Erros que eu vejo todo dia em mapas amadores

O uso de cores RGB em vez de HSL ou HSV para mapas temáticos. RGB não tem relação perceptual com a intensidade do dado. Você pode ter duas classes com valores muito próximos e cores visualmente distantes, ou vice-versa. Use paletas viridis, Plasma ou as classicações do ColorBrewer, que são projetadas para serem perceptualmente uniformes e acessíveis para daltonismo. A falta de norte ou a inclusão do norte em posição não convencional. Sim, tem mapa artístico que coloca o sul para cima. Se o seu mapa é técnico, coloque o norte para cima e indique claramente. Mapas técnicos precisam ser lidos rápido, não decifrados. Otimizar demais a geometria. Às vezes a vontade é simplificar polígonos ao extremo para o arquivo ficar leve. Isso gera artefatos visuais, especialmente em costas e divisas administrativas. Use o algoritmo de Douglas-Peucker com um parâmetro de tolerância cuidadoso, e nunca simplifique acima de 10% sem verificar visualmente o resultado em todas as escalas de impressão previstas.

Quando as convenções tradicionais falham

Nem tudo que está nos manuais funciona para tudo. Mapas de dados dinâmicos, como os de tráfego em tempo real ou de monitoramento ambiental com atualização contínua, precisam de convenções diferentes. A barra de escala fixa não faz sentido quando a base muda a cada hora. A legenda fixa não funciona quando as classes se recomputam dinamicamente. Para esses casos, o que eu faço é usar convenções semi-estáticas: a simbologia base permanece, mas a legenda se atualiza automaticamente e a escala é apresentada de forma relativa (por exemplo, "esta imagem cobre uma área de aproximadamente X km²"). Isso exige mais infraestrutura de desenvolvimento, mas evita a desinformação visual. Também há a questão das projeções. A maioria dos mapas que as pessoas veem na internet usa Web Mercator (EPSG:3857), que preserva formas mas distorce áreas drasticamente fora do equador. Se o seu mapa envolve comparação de áreas — densidade populacional, desmatamento, produção agrícola — essa projeção é engañosa. A alternativa mais segura é a projeção equal-area, como a Albers ou a Cylindrical Equal Area, dependendo da latitude da sua área de estudo.

Resumo prático do que considerar antes de entregar um mapa

Verifique se a escala gráfica está correta para a projeção usada. Confirme se cada cor na legenda corresponde a uma classe real dos dados. Teste a impressão em preto e branco para garantir que a hierarquia visual se mantém. Inspecione se há elementos órfãos — símbolos na legenda que não aparecem no mapa, ou elementos no mapa que não estão na legenda. Por fim, peça para alguém que não trabalha com o tema olhar o mapa por trinta segundos e descrever o que entendeu. Se a interpretação dele divergir do que você queria comunicar, o mapa precisa de ajuste, não de explicação adicional. Convenções cartográficas existem para reduzir ambiguidade. Elas não são burocracia, são economia de comunicação. Quanto mais o usuário precisa pensar para decifrar o mapa, mais o mapa falhou como ferramenta.
