O Que São Mapas Topográficos

O que você precisa saber antes de qualquer coisa

A maioria das pessoas abre um mapa topográfico e vê linhas pretas tortas. Elas não dizem nada no começo. Leva tempo até os olhos se adaptarem, mas depois vira uma linguagem tão natural quanto ler um trecho de código mal formatado. Linhas mais juntas significam declive mais forte. Linhas mais afastadas indicam terreno plano ou suavemente inclinado. Isso é o básico, claro. O problema é que o básico raramente é suficiente quando você está no campo. Mapas topográficos são representações cartográficas que mostram o relevo de uma área através de curvas de nível, também chamadas de isolinhas. Cada curva conecta pontos que têm a mesma altitude. O intervalo entre essas curvas é definido pela escala do mapa e pelo índice de equivalência escolhido pela instituição que o produziu. No Brasil, o IBGE e o DNPM (hoje integrado à ANTM) são as principais fontes, com séries em escalas que variam de 1:25.000 até 1:1.000.000. O que muitas pessoas não percebem imediatamente é que o mapa topográfico não mostra apenas altitudes. Ele carrega informações hidrogáficas, rede viária, vegetação predominante, limites administrativos e estruturas artificiais como barragens e torres de transmissão. Uma leitura completa leva minutos em mapas pequenos e horas em cartas detalhadas de grande escala, dependendo da complexidade da área.

Como ler na prática

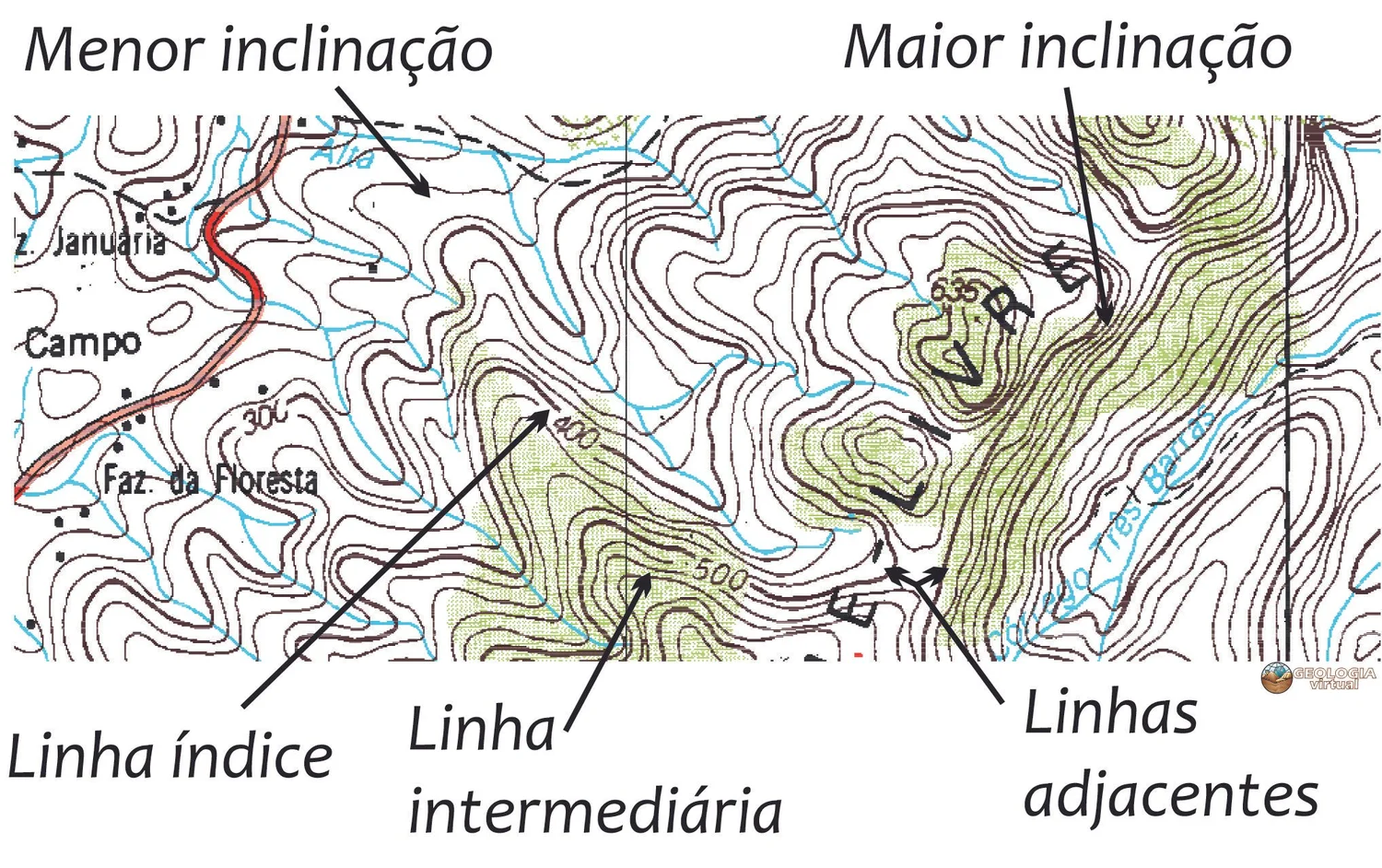

Vou começar pelo ponto onde quase todo mundo erra: a interpretação do V invertido nas curvas de nível quando elas cruzam um vale. A regra geral diz que o vértice do V aponta montanha acima em vales fluviais. Isso funciona na maior parte dos casos, mas falha de forma silenciosa em áreas de drenagem efêmera ou em regiões cársticas, onde o fluxo subterrâneo distorce o padrão esperado. Já passei por isso numa trilha nos Alpes paranaenses, onde o relevo cárstico criou vazios que o mapa não conseguia capturar com precisão na escala utilizada. A solução foi cruzar com dados de satélite e, quando possível, confirmar a orientação no campo com um clinômetro. Outro detalhe que ninguém ensina nas introduções: curvas de nível indexadas versus curvas intermediárias. As indexadas são mais grossas e têm altitude anotada. As intermediárias são finas e sem rótulo. O intervalo vertical entre elas é constante dentro de uma mesma carta, mas mudar de folha pode alterar esse intervalo dependendo da legenda da publicação. Sempre verifique a Nota Explicativa no rodapé da carta. Perder meia hora lendo essa nota poupa horas de confusão no terreno. Agora a parte técnica de verdade. Para interpretar declividade, você precisa calcular o gradiente entre duas curvas. A fórmula é simples: gradiente = intervalo de equivalência / distância horizontal entre curvas no mapa. Se o intervalo é 20 metros e a distância medida na escala for 400 metros, o gradiente é de 5%. Parece óbvio, mas o erro comum é medir a distância em linha reta entre dois pontos qualquer em vez de medir perpendicularmente às curvas de nível. Isso infla artificialmente o denominador e subestima o declive real. No campo, essa diferença entre 5% e 12% é a distinção entre uma caminhada tranquila e uma subida exaustiva com risco de escorregão.

Onde conseguir os mapas

No Brasil, o portal geoacesso.gov.br disponibiliza cartas topográficas digitais em diversos formatos, incluindo shapefile e GeoTIFF. O download é gratuito e não exige cadastro para a maioria dos produtos. A versão mais recente da série SV-20 (Sistema Vegetal) traz resolução de 12,5 metros para dados de elevação via SRTM, o que é suficiente para a maioria dos usos civis e de planejamento regional. Para trabalhos de engenharia ou projetos que exigem precisão centimétrica, esse dado não serve. Nesse caso, o caminho é contratar um levantamento topográfico com estação total ou drone com sensoriamento LIDAR, ou usar dados do projeto DEM-BR com interpolação apropriada. Uma observação prática sobre os arquivos digitais: o geoacesso entrega os dados em diversos sistemas de coordenadas. O mais comum é o SIRGAS 2000, mas folhas antigas podem estar em SAD 69 ou até em sistemas locais desatualizados. Abrir um shapefile com Datum errado no QGIS é trivial — você simplesmente vê o mapa deslocado em relação às camadas de referência. O ajuste se faz com o tool Transformação de Datum, mas isso exige conhecimento prévio do Datum fonte e alvo. Sem isso, você trabalha com coordenadas que parecem certas visualmente mas estão erradas metricamente, e só descobre quando vai a campo e o GPS não confirma.

Limitações que ninguém destaca

Mapas topográficos tradicionais têm uma desvantagem estrutural importante: a curvatura da Terra e a projeção cartográfica introduzem distorções que crescem conforme você se afasta do meridiano central da zona de projeção. Em escalas pequenas, como 1:100.000, o erro é insignificante para navegação geral. Em escalas grandes, como 1:10.000, usado em projetos de infraestrutura, a distorção de escala pode chegar a alguns metros por quilômetro. Isso não é um defeito do mapa em si, é uma consequência inevitável de projetar uma esfera num plano. A solução é trabalhar sempre no fuso horário correto e aplicar correções de escala conforme a norma NBR 13.133 de levantamentos topográficos. Outro problema real é a data de atualização. O IBGE revisa suas cartas em ciclos de anos, mas áreas de rápida transformação urbana ou minerações ativas podem ficar obsoletas em poucos meses. Já vi cartas com estradas desaparecidas e lagoas que deixaram de existir porque o ciclo de extração mudou o relevo local. Antes de confiar cegamente numa carta, consulte imagens de satélite recentes da mesma região para validar elementos críticos como acessos, cursos d'água e desmatamentos.
