O Que Sao Modelos Anatomicos

O que são modelos anatômicos na prática

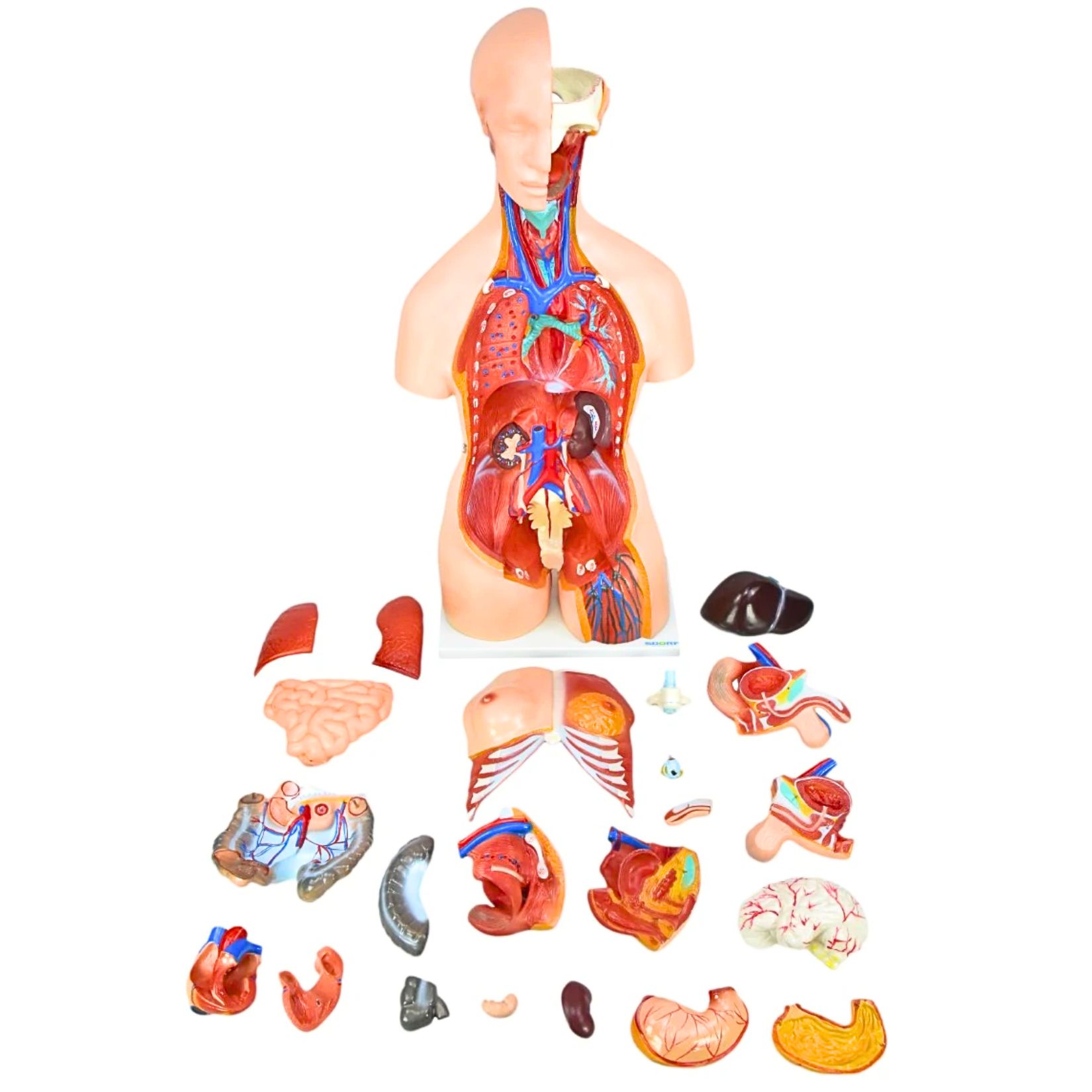

Modelos anatômicos são representações físicas ou digitais da estrutura do corpo humano (ou de animais) usadas para estudo, ensino e planejamento cirúrgico. Eles podem ser desde réplicas plásticas de órgãos até reconstruções 3D geradas a partir de tomografias e ressonâncias magnéticas. A diferença fundamental entre um e outro é que os modelos físicos servem para visualização tátil em sala de aula, enquanto os modelos digitais permitem manipulação, corte virtual e integração com softwares de simulação. Hoje em dia, o que mais se usa são os modelos digitais. Clínicas e hospitais convergem imagens de exames em malhas 3D que os cirurgiões podem girar, seccionar e até usar em realidade aumentada antes de entrar no paciente. A precisão depende inteiramente da qualidade do exame de imagem de origem, então um modelo gerado a partir de uma TC de baixa resolução nunca será confiável para planejamento cirúrgico real.

o que sao modelos anatomicos e como funcionam

A construção de um modelo anatômico digital passa por três etapas principais: aquisição da imagem médica, segmentação das estruturas de interesse e geração da malha 3D. Na segmentação, um software separa tecidos específicos — ossos, vasos, órgãos — atribuindo cores diferentes a cada um. Esse passo é o mais demorado e o que mais exige conhecimento anatômico. Um erro na delimitação de um vaso sanguíneo pode fazer com que o modelo resultante mostre uma anatomia completamente diferente da real. Na minha experiência, o problema mais recorrente é a artefatação por movimento. Pacientes que não conseguem permanecer imóveis durante a ressonância geram imagens borradas, e quando você tenta segmentar essas imagens, o software cria espessuras irreais em tecidos moles. A solução que encontrei foi aplicar um filtro de suavização na reconstrução e, em seguida, refazer a segmentação manualmente nas fatias críticas. Isso aumenta o tempo de processamento em cerca de 40%, mas evita que o modelo final tenha distorções que comprometem o uso clínico. Para modelos anatômicos impressos em 3D, o processo é ainda mais sensível. A escala de impressão define a precisão: uma impressora FDM comum trabalha com camada de 0,2 mm, o que significa que estruturas menores que isso simplesmente não aparecem no modelo final. Já as impressoras de resina (SLA/DLP) conseguem detalhes na casa dos 50 micrômetros, mas o material é mais frágil e pode quebrar durante a remoção dos suportes. Se o objetivo é ter um modelo para manuseio em aula, FDM é suficiente. Se for para simulação cirúrgica, resina é o caminho, mas com ressalvas sobre durabilidade.

Limitações que ninguém menciona

Modelos anatômicos não substituem o conhecimento anatômico real — eles o complementam. Um modelo bem-feito ainda mostra apenas uma única variação anatômica, pois foi construído a partir de um paciente específico. A anatomia varia muito entre indivíduos, e um modelo que parece perfeito pode esconder variações vasculares que só apareceriam em outro paciente. Por isso, modeladores sérios sempre cruzam os dados com atlas anatômicos padrão antes de considerar o modelo como referência confiável. O maior gargalo atual é a padronização. Diferentes hospitais usam equipamentos de fabricantes distintos, e cada um gera imagens com parâmetros de reconstrução diferentes. Isso significa que um fluxo de trabalho que funciona perfeitamente com imagens de uma tomografia Siemens pode falhar completamente com imagens de um aparelho GE, simplesmente porque os algoritmos de segmentação automática interpretam os contrastes de maneiras distintas. A recomendação prática é sempre validar o modelo gerado automaticamente com uma revisão manual, pelo menos nas primeiras 10 a 15 fatias de cada estrutura segmentada. Para quem quer começar a trabalhar com modelos anatômicos digitais, o software 3D Slicer é gratuito, open-source e amplamente usado na área médica. Ele importa diretamente arquivos DICOM, permite segmentação manual e semiautomática, e exporta para formatos STL e OBJ que podem ser impressos ou usados em ambientes de realidade virtual. A curva de aprendizado é razoável — em cerca de duas semanas de uso diário, consegue-se produzir modelos básicos com qualidade suficiente para fins educacionais.

Recurso recomendado: 3D Slicer — disponível gratuitamente em slicer.org. O suporte da comunidade é ativo, com tutoriais focados em reconstrução anatômima a partir de TC e RM.
