O Que Sao Resistores

O básico que a maioria das apostilas não mostra direito

Resistor é simplesmente um componente que oferece uma quantidade específica de oposição à passagem de corrente elétrica. Ele converte energia elétrica em calor. Ponto. A relação entre tensão, corrente e resistência é a lei de Ohm — V = R × I — e você vai ver essa equação em qualquer projeto que envolva eletrônica. O valor de resistência é medido em ohms, e os resistores de uso geral seguem uma faixa padronizada chamada série E, que define quais valores estão disponíveis comercialmente sem precisar fabricalos sob medida. Na prática, um resistor não é só aquele cilindro pequeno com listras coloridas. Tem resistor de filme metálico, de carbono, de fio, SMD, de precisão, de potência alta, varistores que são tecnicamente resistores cuja resistência varia com a tensão aplicada. A escolha do tipo errado pra uma aplicação específica é uma das coisas que mais causa problema em prototipagem. Eu já vi gente usar resistor de carbono de 1/4W num divisor de tensão pra referencial de ADC e depois se perguntar por que a medição flutuava 2% pra cá e pra lá quando o circuito esquentava. Resistores de carbono têm coeficiente de temperatura ruim e derivam com o tempo. Filme metálico resolve isso, mas custa um pouco mais.

O que sao resistores e como eles aparecem no dia a dia

Você encontra resistor em praticamente todo circuito eletrônico. Ele limita corrente num LED, define ganho num amplificador operacional, forma divisores de tensão, faz pull-up e pull-down em linhas digitais, participa de redes RC e RL que definem constantes de tempo. Num microcontrolador comum, se você ligar um LED direto numa GPIO sem resistor, o componente vai queimar ou o pino do MCU vai ser destruído. A corrente não respeita limites porque o semicondutor interno não foi feito pra dissipar watts. Um exemplo rápido. Você quer acender um LED vermelho de 2V e 20mA a partir de um sinal de 5V. O resistor precisa cair 3V na corrente de 20mA. R = 3 / 0,02 = 150 ohms. O resistor vai dissipar P = 3 × 0,02 = 60mW. Um resistor de 1/8W já resolve. Eu costumo colocar 1/4W mesmo, porque o reservatório que eu tenho ali já vem assim e não custa nada ter margem.

Como ler o código de cores sem errar na montanha-russa

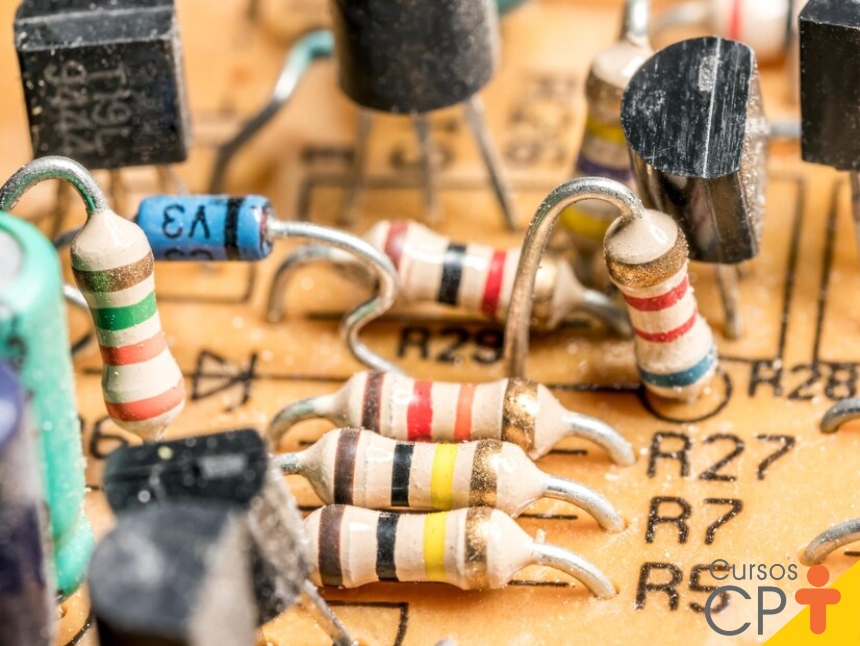

O código de cores ainda é o padrão pra resistores axiais de uso geral. Quatro faixas querem dizer dígito, dígito, multiplicador e tolerância. Cinco faixas adicionam um dígito de precisão extra. A primeira faixa é sempre a mais próxima da borda do componente. Se o resistor tiver uma faixa mais espaçada das outras, essa é a de tolerância e ela fica do lado errado, ou seja, você lê do outro lado. O problema é que as cores sob iluminação inadequada ficam ambíguas. Marrom e vermelho podem parecer a mesma coisa num dia escuro. Vermelho e laranja são vizinhos de espectro. Eu resolvi isso comprando uma pequena lâmpada de LED branca de mesa e deixando ela acesa o tempo todo na bancada. Além disso, depois de ler o valor pelo código, eu testo com multimetro antes de soldar. Custo disso é três segundos. Confiança aumenta muito. Tolerância importa mais do que pessoas imaginam. Um resistor de 10k com tolerância de 1% pode estar em 9900 ou 10100 ohms. Isso faz diferença em ponte de Wheatstone, em filtros ativos, em divisores que alimentam referências. Se o seu circuito pede precisão, pegue 1%. Se é só pra limitar corrente de LED, 5% ou 10% resolvem e o custo cai junto.

Questões que aparecem só quando o circuito esquenta

Resistores mudam de valor com a temperatura. O coeficiente de temperatura é dado em ppm por grau Celsius. Um resistor de filme metálico bom tem algo em torno de 50 ppm/°C. Um de carbono pode ter 200 a 500 ppm/°C. Se o componente esquentar 30 graus, um resistor de 10k de carbono com 400 ppm/°C vai mudar 1,2% só por causa do calor. Em muitos circuitos digitais isso é irrelevante. Em circuitos analógicos de medição, isso é o motivo do erro que ninguém consegue achar. Outro ponto que passam perto é potência nominal. A potência que o resistor aguenta não é só uma questão do tamanho físico. Tem a questão da dissipação real no circuito. Se você colocar um resistor de 1W numa placa sem circulação de ar e ele vai dissipar 0,9W continuamente, ele vai envelhecer mais rápido e o valor pode desviar com o tempo. Eu comecei a adotar a regra de manter a dissipação real abaixo de 50% da potência nominal em projetos que ficam ligados horas. Em alguns casos, especialmente quando a dissipação é grande mesmo, eu vou de resistor de fio ou de monta-em-alumínio com dissipador. O custo de substituição depois que queimou não compensa. Aqui vai uma experiência minha específica. Estava projetando uma fonte chaveada com sensing de corrente usando um resistor shunt de baixo valor. O resistor de filme metálico padrão derivava demais quando a placa atingia temperatura de operação. A solução foi trocar por um resistor shunt de fio ou de liga especial com coeficiente baixo, montar ele de forma que o calor fluísse pra uma área de cobre maior no PCB e, no layout, aumentar a área de terra ao redor do tracing de sensing pra reduzir ruído térmico e efeito termoelétrico nas soldas. O erro caiu de algo em torno de 3% pra menos de 0,5%. Nada épico, mas suficiente pra o circuito funcionar dentro da especificação.

Resistores SMD: o mundo real da miniaturização

Quando o projeto vai pra superfície, o código de cores desaparece e o mundo vira códigos numéricos e tamanhos padronizados. Um resistor SMD 0805 tem dimensões aproximadas de 2,0mm por 1,25mm. Um 0402 é quase invisível. A potência nominal cai conforme o tamanho. Um 0402 típico aguenta algo em torno de 1/16W. Um 0805 vai mais ou menos 1/8W. Se você precisar de mais potência num pacote pequeno, aí entra o conceito de derating térmico e de usar padrons de cobre maiores no PCB para ajudar na dissipação. O problema prático com SMD é manuseio. Se você não tem ferro de solda com temperatura controlada, pinça adequada e boa luz, vai perder componente, criar ponte de solda e ainda furar o pad do circuito impresso. Solda SMD exige fluxo, temperatura certa e paciência. Eu prefiro ferro de 30 a 40 watts com ponteira fina, temperatura por volta de 320 a 350°C dependendo da liga, e fluxo de boa qualidade. Sem fluxo, você gasta o triplo do tempo e o resultado é pior. Tem também a questão dos códigos impressos nos resistores SMD. Muitos trazem um código de três dígitos. Os dois primeiros são os dígitos e o terceiro é o multiplicador de potências de dez. Um marcação 103 significa 10 × 10³ = 10000 ohms, ou 10k. Isso é diferente do código de quatro dígitos usado em resistores de precisão SMD, onde os quatro dígitos são todos significativos e o valor é lido diretamente. Confusão aí gera erro de montagem rápida.

Erros comuns que eu vejo repetindo

O primeiro erro crônico é escolher resistor pelo valor só, sem olhar tolerância, coeficiente de temperatura, potência e tipo. O componente fica pronto na prateleira, parece certo, e quando o circuito monta, não comporta como esperado. O segundo é ignorar a potência real. Ter um resistor de 10k de 1/4W no schematic não significa que ele vai aguentar 1/4W no mundo real. Você precisa calcular a dissipação no circuito efetivo, considerando pico e contínua. O terceiro erro é tratar resistor como ideal. Em frequências altas, resistores SMD têm indutância parasita e capacitância parasita. Num resistor de filme metálico comum, a indutância é da ordem de alguns nanohenrys. Isso importa em circuitos de alta frequência, em digital de borda rápida, em circuitos de comutação. Se o seu sinal tem bordas de nanossegundos, esse detalhe pode distorcer o que você espera. Em frequências mais baixas, você pode ignorar. A regra prática é: se a frequência de operação é alta o suficiente pra o comprimento de onda ser comparável ao tamanho do traçado e dos componentes, aí a modelagem parasita passa a importar. Outro ponto importante é a deriva temporal. Resistores de carbono derivam mais com o tempo do que os de filme metálico. Se o seu projeto vai ficar anos em campo e a estabilidade de valor é crítica, resistor de carbono é má escolha. Eu trocaria por filme metálico ou por resistor de ligas especiais, dependendo da aplicação.

Como testar e validar antes de montar

Testar resistor é simples com multimetro, mas tem pega. Desligue o circuito, descargue capacitores, e meça o resistor isolado. Se ele estiver soldado na placa, o valor medido pode ser influenciado por outros componentes em paralelo. Pra medição confiável, pelo menos um dos terminais precisa estar livre. Se o valor medido estiver fora da tolerância declarada, descarte. Resistores danificados podem mudar de valor de forma instável, o que piora com o tempo e com temperatura. Se você está construindo algo sensível, vale a pena fazer um teste térmico básico. Aqueça o resistor com secador de cabelo em temperatura moderada e monitore a variação de resistência. Se o valor mudar muito, o coeficiente de temperatura do componente provavelmente é ruim pra sua aplicação. Anote isso. Use um componente melhor ou compense no software se for viável.

Uma alternativa quando o resistor puro nãoResolve

Tem situações em que um resistor fixo não atende. Se você precisa variar resistência manualmente, potenciômetro resolve. Se precisa variar automaticamente, transistor em região ôhmica ou resistor controlado por tensão pode ser usado, mas cada alternativa traz não-linearidade, ruído e limitações de faixa. Se o objetivo é proteção contra surtos, varistor é mais adequado do que resistor comum. Se o objetivo é limitar corrente de forma precisa sob variações grandes de tensão, um regulador de corrente ou um circuito com transistor operando como fonte de corrente constante costuma ser melhor do que depender só de um resistor. Resistor é simples, mas simples não quer dizer trivial. O valor nominal é só o começo. Tolerância, potência, coeficiente de temperatura, tipo de construção, indutância parasita, deriva temporal, disponibilidade comercial e custo formam um conjunto de decisões que separa um projeto que funciona de um que funciona na bancada e falha no campo. Se você quer entender de verdade o que sao resistores, além da definição de livro, o caminho é olhar pra cada um desses parâmetros, calcular a dissipação real, testar antes de montar e aceitar que o componente ideal não existe — existe o que atende aos requisitos do seu projeto dentro da margem que você consegue aceitar.
