O Que Significa Marco Zero

O que significa marco zero

Vamos direto ao ponto. Marco zero é um ponto de referência física estabelecido para servir como origem de medições e cálculos em um projeto. No Brasil, isso aparece com frequência em três contextos: construção civil, topografia e planejamento urbano. O conceito é simples, mas a execução costuma ser onde as coisas dão errado se você não prestar atenção aos detalhes. Na construção civil, o marco zero é o nível de referência a partir do qual todas as cotas do projeto são calculadas. Ele define a altura do piso terminado, a posição de vigas, lajes, assentamento de fundações e toda a verticalização da obra. Sem esse ponto fixo, cada profissional trabalha com uma referência diferente e a compatibilização cai por terra na hora da execução. Em topografia e geodésia, o marco zero é uma marca física cravada no terreno que carrega coordenadas conhecidas e cota altitudeométrica certificada pelo IBGE ou por órgãos estaduais de engenharia. Esse ponto é a base para qualquer levantamento planialtimétrico posterior. Todo o restante do terreno é medido em relação a ele.

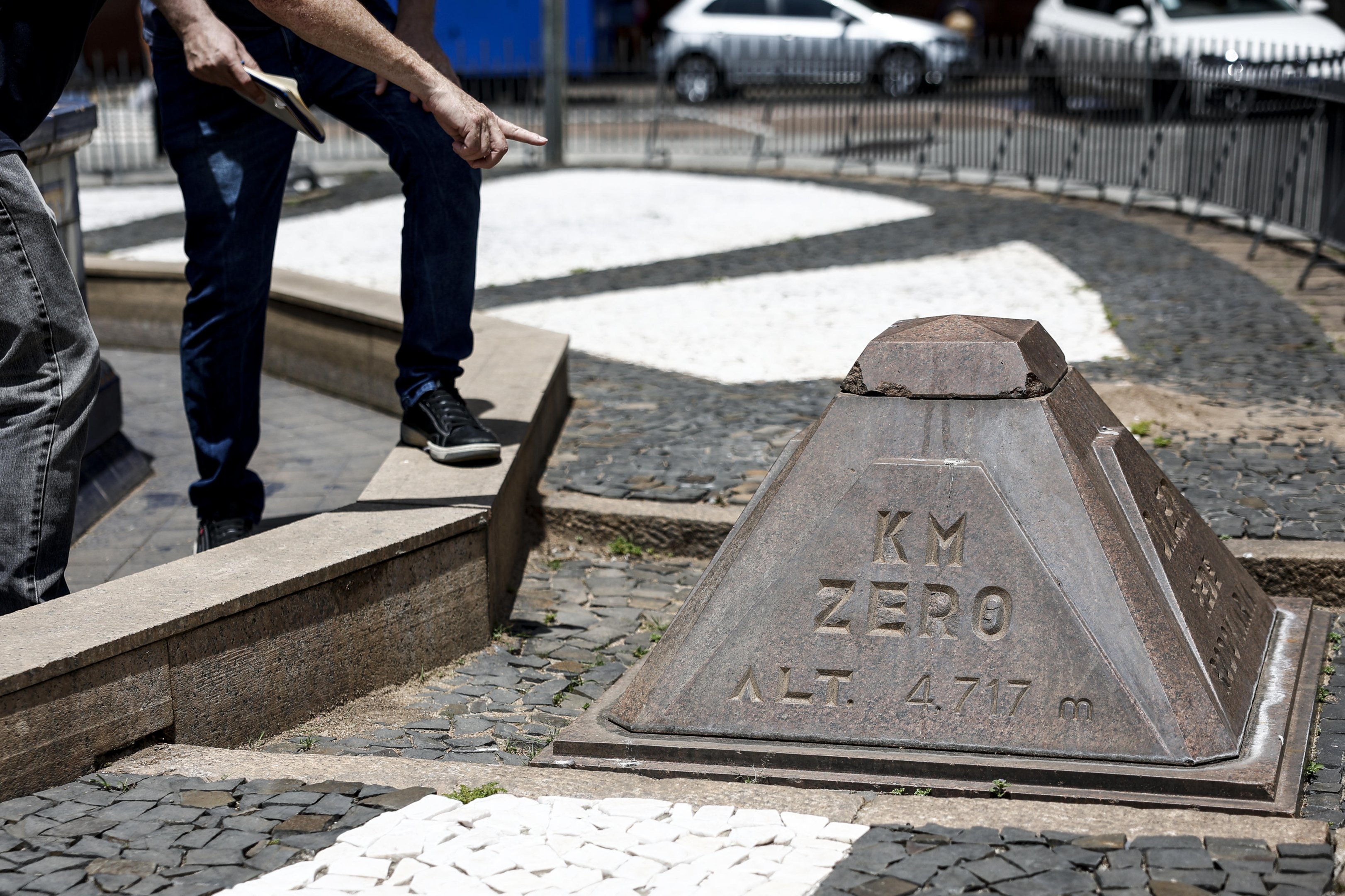

Na escala urbana, você já deve ter visto aquele pedestal de mármore com uma cruz ou um disco metálico no meio de uma praça ou avenida principal. Esse também é chamado de marco zero, mas com função diferente: indica a distância zero para medição de quilômetros rodoviários e serve como referência simbólica e prática para mapas e rotas da cidade. Aqui vai uma situação real. Meu cliente estava construindo um galpão logístico em Campinas e o engenheiro responsável definiu o marco zero no nível do terreno natural, sem levar em conta o projeto de terraplenagem aprovado. A fundação veio 40 centímetros abaixo do previsto nas armaduras de pilares. O reforço estrutural que fizemos no local custou cerca de R$ 18 mil em material e três dias parados. A solução foi refazer a transferência de cotas do projeto arquitetônico para o terreno, usando nível de precisão e traçando uma linha de referência a partir da cota do piso terminado que constava nas plantas, não do nível do solo existente. O problema que poucos mencionam é que o marco zero não é absoluto. Ele é arbitrário. Você pode definir o nível zero onde bem entender, desde que comunique claramente essa escolha para todos os envolvidos. O risco está quando duas equipes usam referenciais diferentes no mesmo canteiro de obras. Um usa a cota do IBGE, outro usa uma régua presa no caçambão. O resultado é incompatibilidade total entre projetos estruturais e arquitetônicos.

Uma coisa que engenheiros júnior frequentemente esquecem é a questão da precisão do equipamento de transferência de cota. Nível óptico comum tem tolerância de ±2mm a cada 100 metros. Se o seu terreno tem mais de 500 metros de extensão, o erro acumulado pode chegar a 10mm. Para obras que exigem precisão milimétrica, como indústrias com maquinário sensível, o correto é usar receptor GPS diferencial ou nível eletrônico de alta precisão, que reduzem essa margem para menos de 1mm no mesmo percurso. Outro ponto cego: a estabilidade do marco zero ao longo do tempo. Marquei uma vez um ponto em concreto armado num poste vizinho a uma obra que, dois meses depois, o posto de energia passou a fazer manutenção na rede e removeu o poste. O marco zero foi embora junto. Desde aí, uso a técnica de marcar pelo menos dois pontos de referência independentes em estruturas permanentes, preferencialmente fundações de edificações vizinhas ou pilares de concreto armado enterrados, sempre anotando as coordenadas em planta e o arquivo no formato E57 do scan a laser, caso precise verificar depois. Se você está começando agora e precisa fazer o marco zero do seu projeto, o passo a passo é o seguinte. Primeiro, certifique-se de que o projeto de arquitetura e o estrutural estão compatibilizados quanto às cotas de piso terminado. Depois, escolha um ponto físico permanente no terreno que não será removido durante as obras. Marque com estaca de madeira ou pino de aço. Transefeira a cota do projeto para esse ponto usando nível de engenheiro, fazendo pelo menos duas leituras cruzadas para validar. Anote tudo: data, hora, nome do responsável, equipamento usado, cota e a referência do ponto adjacente.

Para quem busca informações técnicas complementares, o IBGE mantém a Rede Geodésica Brasileira com marcos de referência oficiais acessíveis por consulta online. Já no âmbito estadual, os Conselhos Regionais de Engenharia e Agronomia geralmente disponibilizam manuais com as normas técnicas para marcação e verificação de marco zero em construções. O marco zero existe porque medições sem referência comum geram caos. Não é mística, não é tradição, é pura logística de construção. Defina o ponto, valide com duas leituras, comunique a todos e proteja o marco contra alteração durante a obra. O resto é matemática básica aplicada.
