Óptica Física e Geométrica na Prática: O Que Ninguém Te Conta

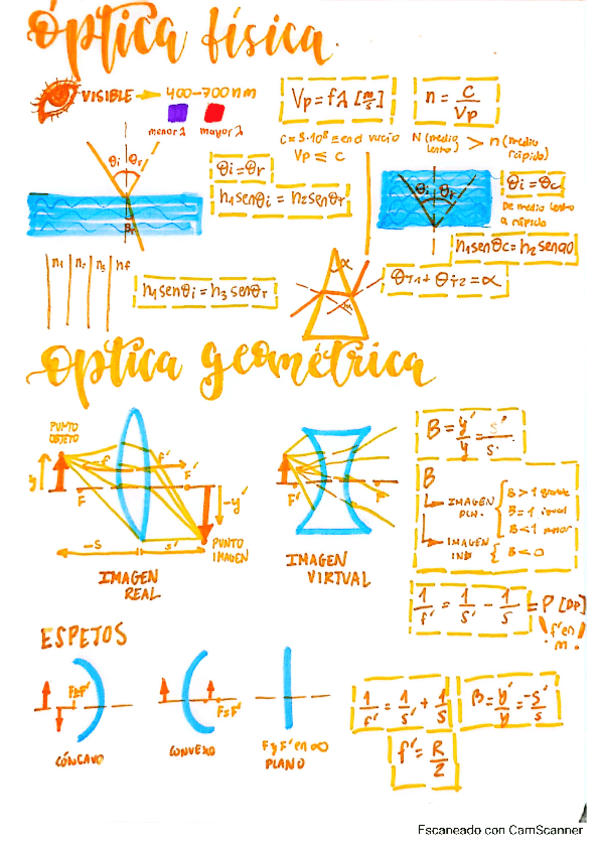

A maioria dos cursos universitários ensina óptica geométrica e óptica física como se fossem disciplinas separadas que nunca se encontram. Na prática, isso não funciona. Você projeta um sistema com raios, coloca o resultado num software de difração e descobre que metade das coisas que você assumiu como válidas simplesmente desmoronam quando a luz realmente passa por aberturas finitas. O problema começa já na base. Óptica geométrica trata a luz como raios que viajam em linha reta e sofrem reflexão ou refração nas interfaces. Óptica física trata a luz como onda, com interferência, difração e coerência. Parecem coisas distintas até você tentar calcular o tamanho do ponto focal real de uma lente e perceber que o limite de difração manda o maior dos diabos no seu resultado.

Onde a óptica física e geométrica se cruzam (e donde vêm os problemas)

Eu comecei a ter problemas sérios quando precisei projetar um sistema de imageamento para um sensor CMOS com pixels de 1,4 micrômetro. A óptica geométrica dizia que meu sistema era perfeitamente afocado no plano imagem. Coloquei a conta da difração e o tamanho do disco de Airy já ocupava quase dois pixels inteiros. O sistema geométrico estava perfeito. O sistema físico estava resolvido com a resolução que tinha. O que os livros não deixam claro é que a aproximação paraxial da óptica geométrica — essa que todo mundo aprende nos primeiros meses — só funciona para ângulos bem pequenos. Assim que você amplia o campo ou reduz o f-stop, as aberrações geométricas aparecem e a difração entra na briga simultaneamente. O ponto ideal de foco frequentemente não é o ponto onde a óptica geométrica diz que deve estar. Existe um compromisso entre aberração esférica e largura do disco de difração, e encontrar esse ponto exige iterar, não aplicar uma fórmula mágica.

Como Abordar o Cálculo na Vida Real

Eu recomendo começar sempre pelo traçado de raios, mesmo que você saiba que a difração vai interferir depois. O traçado geométrico te dá a distribuição energética grosseira, o mapeamento de aberrações, o campo de visão real e as posições das imagens. Só depois você aplica os critérios de difração para ver se o sistema atende ao que você precisa. No meu workflow atual, eu passo por três etapas: Primeiro, modelagem puramente geométrica em software como Zemax, Code V ou os similares. Eu deixo o otimizador trabalhar nas superfícies até atingir um MTF geométrico razoável. Isso define a base do sistema.

Segundo, análise de MTF incluindo difração. O MTF difrativo de um sistema aberrado é diferente do MTF difrativo de um sistema perfeito. Eu normalmente comparo as curvas MTF geométricas versus as físicas na frequência de Nyquist do sensor. Se a queda for drástica perto do centro do campo, você tem aberração dominando. Se a queda for uniforme e previsível, é difração dominando. Terceiro, simulação de campo completo com difração fraunhofer ou fresnel, dependendo da distância. Para sistemas de imageamento típicos, a aproximação de Fraunhofer costuma ser suficiente no plano imagem. Para propagations mais longas, como em lidar ou sensoriamento remoto, Fresnel é mais adequado. Um detalhe que vejo muita gente errando: o critério de Rayleigh para resolução angular é theta = 1,22 lambda / D. Esse número é útil como referência rápida, mas ele assume abertura circular perfeita e ausência de aberrações. Em sistemas reais com aberrações residuais, a resolução prática é sempre pior. Eu costumo usar o critério de Maréchal — frente de onda dentro de lambda/4 RMS — como limiar aceitável antes de confiar no número de Rayleigh.

O Problema que Ninguém Antecipa: Interferência de Caminho Óptico

Eu perdi semanas num projeto de interferômetro porque não levei em conta a diferença de caminho óptico entre os braços causada pela variação térmica do índice de refração do ar. O interferômetro funcionava perfeito em temperatura controlada de laboratório. No campo, com variações de 3 graus Celsius, as franjas de interferência deslocavam o suficiente para tornar as medições inutilizáveis. A solução que eu encontrei foi relativamente simples, mas não óbvia sem experiência prática. Eu inseri um braço de compensação com material de baixo coeficiente térmico de expansão e index matching, e apliquei um sistema de estabilização ativa com sensor de temperatura e espelho piezoelétrico no braço de referência. O controle ativo corrigia derivações de até meio comprimento de onda. Antes disso, eu tentava compensar só com matemática e não resolvia nada porque a taxa de variação do índice do ar com a temperatura é sensível à pressão e umidade também, não só à temperatura. Isso ilustra algo importante sobre óptica física e geométrica: elas precisam ser tratadas juntas desde o início, não como correções tardias. Quando você projeta um sistema, já decida quais efeitos físicos vão importar — difração, coerência, polarização, dispersão cromática — e modele-os desde o primeiro rascunho.

Dicas que Parecem Contraintuitivas

Uma delas: aumentar a abertura numérica nem sempre melhora a resolução. Se o sistema já é limitado por difração, aumentar a NA reduz o disco de Airy, sim. Mas se você tiver aberrações geométricas presentes, abrir mais a pupila só piora as aberrações mais rápido do que melhora o limite de difração. Existe uma abertura ótima que equilibra os dois efeitos, e ela varia de sistema para sistema. Teste numericamente antes de decidir. Outra: filtro de fase não é a mesma coisa que filtro espacial. Filtro de fase altera a frente de onda sem necessariamente bloquear energia. Filtro espacial normalmente bloqueia certas componentes do plano de Fourier. Confundir os dois conceitos já me viu gastar horas otimizando o modelo errado. E se você estiver trabalhando com luz incoerente, não aplique fórmulas de interferência diretamente. A superposição de intensidades é diferente da superposição de campos. Fonte incoerente significa intensidades se somam, não amplitudes. Isso muda completamente o cálculo do contraste de franjas e do MTF do sistema.

Quando a Óptica Geométrica Falha Completamente

Sistemas com aberturas comparáveis ao comprimento de onda, como grade de difração, fendas estreitas, fibras ópticas monomodo, e estruturas fotônicas, não têm solução puramente geométrica. O raio de luz simplesmente não é uma descrição válida nesses casos. Você precisa de eletromagnetismo aplicado — equações de Maxwell, métodos numéricos como FDTD ou elementos finitos. Para a maioria dos sistemas de imageamento convencionais, lentes, espelhos e prismas, a abordagem híbrida geométrica-difrativa é suficiente e muito mais rápida. Mas saiba onde está o limite. Se a sua escala defeature está abaixo de dez vezes o comprimento de onda, esqueça a óptica geométrica.

Softwares e Recursos

Para quem está começando, o Oslo pode ser uma alternativa mais acessível que Zemax ou Code V. Para simulações de difração, o Fourier Optical Systems do Goodman é leitura obrigatória, não apenas referência. E para problemas práticos de projeto, o Handbook of Optical Systems de Herrmann é denso mas cobre tudo. Se você quer simular difração numericamente, o Python com a biblioteca FFTprop ou o diffractio oferece bons resultados com código aberto. A precisão depende do grid e do tamanho da janela, então testar convergência é inevitável. O essencial é não tratar os dois ramos como matérias diferentes. Eles descrevem a mesma luz em regimes diferentes, e na maior parte dos sistemas reais você precisa dos dois para ter uma resposta que corresponda ao que acontece quando você monta o hardware de verdade.
