Oq É Curto Circuito

O que acontece quando dois fios se encostam

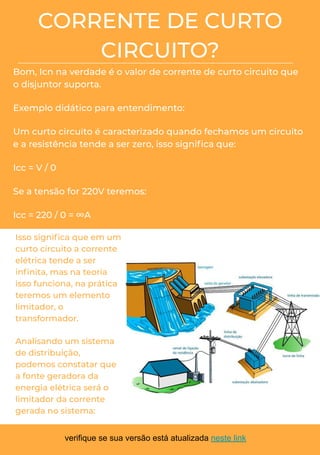

Um curto circuito ocorre quando a corrente elétrica encontra um caminho de resistência muito baixa entre dois pontos que deveriam estar isolados. A eletricidade segue o caminho mais fácil, e quando esse caminho não tem carga ou dispositivo para controlar o fluxo, a corrente sobe rapidamente. O resultado é calor excessivo, faíscas, derretimento de isolamento e, em casos piores, incêndio. Isso é a definição técnica, mas na prática é algo que você percebe pelo cheiro de plástico queimado antes de ver qualquer coisa. A pergunta direta sobre oq é curto circuito leva a uma resposta simples, mas as consequências variam dependendo do que está acontecendo no circuito. Em uma placa doméstica, um curto pode desarmar o disjuntor e você perde apenas uma tomada. Em um circuito eletrônico sensível, o mesmo problema pode destruir componentes de uma única vez, como um CI que custou R$ 40 e levou duas horas para soldar no lugar certo. O que muitos iniciantes não entendem é que curto não é apenas "fio desencapado encostando em fio". Existem diferentes tipos. O curto direto é o mais óbvio: condutor fase encostando no neutro ou no terra. O curto parcial é mais traiçoeiro — há resistência no caminho, então a corrente sobe mas não dispara instantaneamente. O disjuntor às vezes não desarma. O equipamento esquenta de forma progressiva até queimar algo internamente. Eu já passei três dias investigando um em uma placa de LED que intermitia só quando estava quente. O problema era um pequeno curto parcial num trilha próxima a um resistor de 1k que havia fissurado com o calor.

Como identificar um curto circuito na prática

A primeira ferramenta não é um multímetro caro. É o olfato. Cheiro de componente queimado, isolante derretendo, placa escurecendo — isso diz mais do que qualquer leitura no início. Depois você parte para a medição. Com o multímetro em continuidade ou resistência, você testa entre os pontos suspeitos com o circuito totalmente desenergizado. Se a resistência for próxima de zero ohms entre pontos que deveriam ter uma carga significativa no meio, você encontrou o curto. A resistência de um circuito normal com carga costuma ficar entre alguns ohms e vários quilohms, dependendo do projeto. Um curto direto marca algo em torno de 0 a 0,5 ohm. Isso é suficiente para saber onde procurar. Uma técnica que eu uso frequentemente é a injeção de tensão controlada. Você liga uma fonte de alimentação ajustável em série com um limitador de corrente, digamos 1 ampère, e aplica uma tensão baixa, como 1 ou 2 volts, no ponto suspeito. O ponto com defeito vai aquecer. Você passa o dedo ou usa uma câmera termal para achar onde está o calor. Esse método resolveu um problema meu num equipamento industrial onde o curto era intermitente e só aparecia quando a placa dilatava com o calor operacional. A injeção de tensão revelou um ponto quente numa solda fria que parecia perfeita visualmente.

O que fazer quando você encontra o curto

A resposta imediata é desenergizar o circuito. Não tente consertar nada com energia aplicada. Mesmo que seja uma tensão baixa, você pode criar um arco que causa mais dano ou se lesionar. Remova a alimentação, descargue capacitores grandes com um resistor de descarga e só então investigue. Para curtos em placas de circuito impresso, os passos práticos são: inspeção visual com lupa, limpeza com álcool isopropílico para remover resíduos de flux que às vezes causam caminhos condutores, teste ponto a ponto com o multímetro e, quando encontrado, corte da trilha afetada e reconexão com um jumper ou reposição do componente defeituoso. Eu já substituí trilhas queimadas com fio enamelado 30 AWG passado por um furo microscópico feito com broca de diamante de 0,5 mm. Funciona, mas exige calma e boa iluminação. Em instalações elétricas prediais, a abordagem é diferente. Você precisa localizar o trecho do circuito com defeito separando os ramais, testando cada segmento individualmente e substituindo o cabo comprometido. Não adianta apenas trocar o disjuntor. O disjuntor é apenas a proteção, não a causa do problema.

Pegadinhas e limitações que ninguém conta

Um dos erros mais comuns é assumir que um curto circuito sempre se manifesta de forma dramática. Na verdade, muitos curtos parciais em equipamentos eletrônicos produzem sintomas que parecem problemas de software ou falha de sensor. Um microcontrolador que reinicia sozinho, leituras erradas num conversor AD, um motor que gira com tremores — tudo isso pode ser um curto parcial alimentando trilhas de sinal com ruído de alta corrente. Outro ponto importante: curtos em fontes chaveadas são especialmente perigosos porque o defeito inicial pode ser um capacitor eletrolítico com ESR alto que esquenta e vaza corrente, criando um caminho parasita que só se agrava com o tempo. Trocar o capacitor sem verificar as trilhas adjacentes pode levar ao mesmo defeito semanas depois. Eu aprendi isso na pior hora possível quando troquei três capacitores numa fonte de computador e ela queimou de novo porque havia um traço de solda ressecada fazendo ponte entre duas camadas do PCB. Se você está lidando com equipamentos de alta potência acima de 100A, o uso de disjuntores tipo magnético-térmico é recomendável. Disjuntores puramente térmicos demoram para agir em curtos severos e podem não desarmar a tempo. Não economize nessa escolha. Um disjuntor adequado custa entre R$ 30 e R$ 80 e evita a perda de um equipamento que vale dez vezes mais.

Quando chamar um profissional

Existem situações em que o esforço pessoal não vale o risco. Instalações elétricas residenciais e comerciais com quadro de distribuição, equipamentos com capacitores de alta tensão que não descarrgam facilmente, painéis industriais com variáveis de frequência e qualquer situação onde você não tem familiaridade com o esquema elétrico do equipamento. Nesses casos, um eletricista ou técnico especializado resolve em uma visita o que levaria horas de tentativa e erro e pode colocar sua segurança em jogo. Curto circuito é simples de entender e complexo de resolver quando as variáveis aumentam. A regra prática é: desligue a energia, identifique com ferramentas básicas, corrija o ponto de falha e teste antes de religar. O resto é experiência que se adquire queimando alguns componentes no caminho.
