Para Que Serve O Fusivel

O que é um fusível e como ele funciona na prática

Um fusível é um dispositivo de proteção que interrompe um circuito elétrico quando a corrente excede um valor determinado. Dentro dele existe um elemento condutor — geralmente um fio ou lâmina de metal com ponto de fusão calculado — que se derrete e abre o circuito. É um processo irreversível. O componente é sacrificado propositalmente para proteger o resto da instalação. A escolha do fusível certo depende de três variáveis: a corrente nominal do circuito, a tensão máxima suportada e a curva de disparo (tempo vs. corrente). Fusíveis rápidos atuam em milissegundos. Fusíveis de atraso lento aguentam picos momentâneos sem abrir, o que é essencial em motores e transformadores que têm corrente de partida elevada. Colocar um fusível rápido num circuito com motor vai fazer ele abrir todo dia na ligada. Isso é erro comum que custa caro em tempo de manutenção.

para que serve o fusivel em sistemas elétricos

Na prática, o fusível serve para evitar que um curto-circuito ou sobrecarga cause danos maiores. Sem proteção adequada, os condutores aquecem, o isolamento derrete, componentes queimam e em casos extremos há incêndio. O fusível existe porque limitar a corrente no ponto mais fraco do circuito é mais barato do que refazer toda a instalação após uma falha. Em automóveis, por exemplo, cada circuito auxiliar — luzes, ventilador, bomba de Combustível — tem seu próprio fusível. Quando algo para de funcionar de repente, o primeiro lugar para verificar é a caixa de fusíveis. Em residências, o quadro de distribuição agrupa disjuntores, que são o equivalente revisível ao fusível. Ambos fazem a mesma função básica, mas o disjuntor pode ser religado e o fusível precisa ser trocado.

Tipos mais comuns e onde encontrar

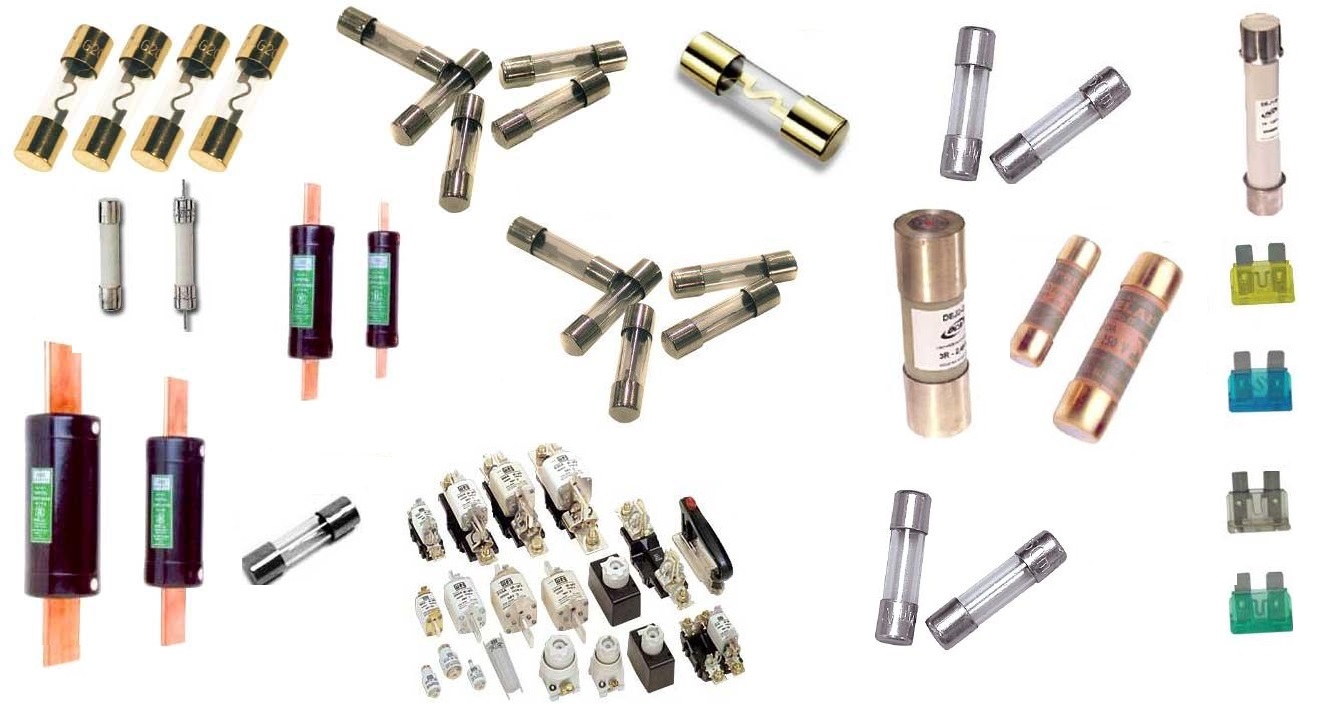

Fusíveis de lâmina (ATO, ATC, AFS) são os usados em veículos. Vêm em caixas coloridas identificadas por amperagem: 5A azul, 7.5A marrom, 10A vermelho, 15A azul claro, 20A amarelo, 30A transparente. As cores ajudam na identificação rápida, mas não confie só nelas — com o tempo e exposição ao calor, a tintura desbota e fica impossível confiar na cor sozinha. Sempre verifique o número gravado no corpo do fusível. Fusíveis cilíndricos de vidro (como os tipo 3AG ou 5x20mm) são padrão em equipamentos eletrônicos e aparelhos domésticos. São baratos e fáceis de inspecionar visualmente: se o filamento interno estiver rompido ou escurecido, está queimado. O problema é que muita gente tenta "consertar" um fusível de vidro colocando um papel de alumínio ou um pedaço de fio dentro. Isso elimina a proteção e cria risco real de incêndio. Não faça isso. Fusíveis cerâmicos de cartucho (tipos Class J, T, CC) são usados em quadros elétricos residenciais e industriais. Suportam correntes de interrupção mais altas e oferecem proteção mais consistente que os disjuntores termomagnéticos em circuitos de alta demanda.

Como testar e substituir um fusível

Antes de qualquer coisa, desligue a energia do circuito. Use uma chave de teste ou multímetro na função continuidade para verificar se o fusível está aberto. Se o multímetro não emitir som e marcar OL (open loop), o fusível queimou. Se houver continuidade, o problema está em outro lugar do circuito. Na hora de substituir, use sempre o mesmo valor de amperagem. Substituir um fusível de 10A por um de 15A pode parecer solução temporária conveniente, mas se o circuito foi projetado para 10A, o condutor não foi dimensionado para suportar 15A. O isolamento vai aquecer, possivelmente derreter, e o foco pode se instalar. A regra é clara: fusível nunca deve ter capacidade superior à do fio que protege. Se o fusível queima imediatamente após a troca, há um curto-circuito no circuito protegido. Não troque novamente. Investigue a causa raiz. Um curto pode ser um fio encostando no chassi (no caso automotivo), isolamento comprometido por roedores, ou componente interno falho. Teste a resistência entre os pontos suspeitos antes de energizar.

Um caso que aprendi na prática

Trabalhando com reposição de fusíveis em equipamentos eletrônicos antigos, encontrei um caso interessante: um amplificador de áudio que queimava o fusível principal sempre que era ligado. A primeira medição mostrava curto no Secundário da fonte de alimentação. Troquei os diodos retificadores e os capacitores que estavam em curto, mas o fusível continuava abrindo na primeira energização. O problema estava nos transistores de saída do estágio final — dois deles estavam em corto-curtoCollector-Emiter, mas o terceiro, que parecia bom em medição simples, tinha fuga significativa apenas sob tensão operacional. Achei que o defeito estava resolvido e testei sem o fusível, usando uma lâmpada incandescente de 60W em série como limitador de corrente. A lâmpada acendeu fraca, confirmando que o defeito residual era menor que o esperado. Troquei todos os quatro transistores de saída em vez de dois, e o equipamento funcionou normalmente depois disso. Aprendi que em estágios de potência, testar apenas com ohmímetro não é suficiente. A fuga de corrente muitas vezes só se manifesta sob tensão de operação real. Fusíveis têm desvantagens claras. São descartáveis após o uso, o que gera custo recorrente e tempo de inatividade até a reposição. Em ambientes industriais onde a parada de produção é crítica, disjuntores são preferíveis porque permitem rearme rápido. Fusíveis também podem falhar por envelhecimento — o elemento condutor perde propriedades com ciclos térmicos repetidos mesmo sem uma sobrecarga severa, e isso raramente é óbvio visualmente. Para proteção fixa e permanente, disjuntores termomagnéticos ou eletrônicos são mais adequados. Para proteção de componentes sensíveis em equipamentos eletrônicos, fusíveis de alta velocidade com capacidade de interrupção suficiente são a escolha padrão. Em circuitos automotivos, a combinação de fusíveis de lâmina com relés é a norma pela facilidade de manutenção e substituição.

Nunca use um fusível como ferramenta de ajuste. Se um fusível queima com frequência em um circuito que nunca deveria ter problemas, o circuito tem uma falha subjacente que precisa ser corrigida, não contornada. O fusível é o último recurso de proteção, não um componente de desempenho.

Onde comprar

Fusíveis de lâmina automotiva e cilíndricos de vidro são amplamente disponíveis em lojas de auto peças, mercados electrónicos e lojsonline. Marcas como Bosch, Mini Fuse, Bussmann e Littelfuse oferecem produtos com especificações confiáveis. Evite fusíveis genéricos sem certificação em aplicações críticas — a corrente nominal pode divergir significativamente do valor marcado, o que invalida toda a proteção do circuito.
