Para Que Serve Transformador

O que é um transformador e por que ele existe

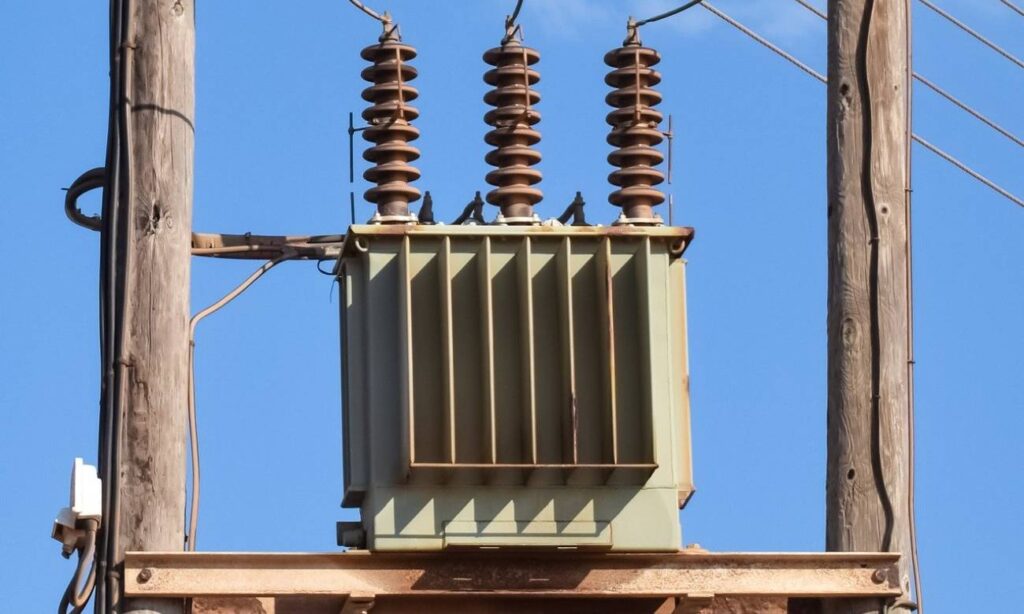

Um transformador serve para mudar o nível de tensão e corrente elétrica entre circuitos, usando indução eletromagnética. Nada mais nada menos. Ele é o componente que permite transmitir energia por longas distâncias com perdas aceitáveis e, depois, reduzir essa tensão para níveis seguros de uso doméstico e industrial. Se você ever teve um chuveiro que não esquentava porque a tensão chegava baixo, a culpa pode ser justamente de um transformador subdimensionado ou mal localizado na rede. No dia a dia, transformadores aparecem em diversos contextos. O mais óbvio é a rede de distribuição de energia: usinas geram em tensões médias, levam até subestações onde transformadores elevam para 138kV, 230kV ou mais, e depois, nas proximidades dos consumidores, transformadores abaixam para 127V, 220V ou 380V. Mas existem outros tipos que nem todo mundo considera. Transformadores de isolamento protegem equipamentos sensíveis contra ruído elétrico e transientes. Auto-transformadores são usados quando a razão de transformação é pequena, economizando material. Transformadores ressonantes aparecem em aplicações de alta frequência, como em circuitos de RF e tubos de raios-X. E transformadores eletrônicos, aqueles micro-ondo e carregadores de celular, funcionam de forma bem diferente: retificam a corrente, geram alta frequência com um inversor e depois transformam, o que permite dimensionamentos muito menores.

O princípio físico é simples mas tem nuances. Uma bobina primária conectada a uma fonte AC cria um fluxo magnético variável no núcleo de ferro-silício. Esse fluxo induz uma tensão na bobina secundária proporcional à razão entre o número de espiras. A fórmula Np/Ns = Vp/Vs vale para condições ideais. Na prática, há perdas no cobre, perdas no núcleo por histerese e correntes de Foucault, e dispersão de fluxo que fazem a tensão real de saída variar com a carga.

Como dimensionar e instalar corretamente

Dimensionar um transformador começa pela carga. Some a potência de todos os equipamentos que vão operar simultaneamente. A potência aparente em kVA é P (em W) dividida pelo fator de potência. Se você tem um motor de 5kW com fp de 0,85, a potência aparente é cerca de 5,88kVA. A partir daí, escolha o próximo padrão comercial acima desse valor. Não adianta colocar um transformador no limite, porque ele precisa de margem térmica e de sobrecarga temporária. O aquecimento é o inimigo número um. Transformadores são classificados por classe térmica: classe A (105°C), classe B (130°C), classe F (155°C), classe H (180°C). Um transformador de classe F aguenta temperaturas mais altas e geralmente tem vida útil maior se operando nas mesmas condições. Em ambientes quentes ou com ventilação ruim, subir uma classe pode ser a diferença entre durar dez anos ou dois. Na instalação, o posicionamento importa mais do que muita gente imagina. Um transformador montado em parede com pouco espaço livre em volta vai superaquecer. Recomenda-se deixar pelo menos 30cm de cada lado e acima para circulação de ar. Em quadros elétricos residenciais, transformadores isolados (dry-type) são preferíveis porque não há risco de vazamento de óleo, mas exigem boa ventilação do compartimento.

Problemas reais que eu já vi acontecer

Já deparei com um caso em que um transformador de distribuição de 75kVA entrava em proteção térmica toda tarde, no verão, mesmo com a carga abaixo da nominal. O problema era que ele estava instalado em um armário metálico sem ventilação adequada, praticamente selado, e a temperatura ambiente interna atingia 55°C. O transformador não tinha defeito. A solução foi abrir fendas de ventilação na parte superior e inferior do armário, criando efeito chaminé, e o problema sumiu. Sem ventilação, qualquer transformador vai sufrir, não importa quão bem dimensionado seja. Outro problema comum é a corrente de choque (inrush current). Quando um transformador é energizado, o fluxo no núcleo pode estar fora do ponto de operação estabelecido, gerando uma corrente inicial que pode chegar a 8 a 12 vezes a corrente nominal por alguns ciclos. Isso dispara disjuntores sensíveis com frequência. A solução prática é usar disjuntores tipo D, que têm curva de disparo mais lenta para correntes de picos, ou então usar pré-carregadores de núcleo (core pre-insertion resistors) em transformadores maiores. Para o consumidor final, simplesmente escolher o disjuntor correto resolve na maioria das vezes.

Pegadinhas e limitações que poucos mencionam

Transformadores não funcionam com corrente contínua. Se você aplicar DC no primário, o núcleo satura rapidamente e o transformador queima em segundos. Parece óbvio, mas em projetos com fontes chaveadas e retificadores, já vi esquemas onde a polaridade foi invertida acidentalmente e o transformador de salida sofreu danos sérios. Harmônicos são outro assunto negligenciado. Equipamentos eletrônicos modernos — computadores, LEDs, inversores de frequência — injetam harmônicas na rede. Harmônicas de ordem alta geram perdas extras no núcleo e no cobre, aquecendo o transformador sem que a potência ativa aumente proporcionalmente. A norma IEEE C57.110 recomenda um fator K para transformaradores em sistemas com harmônicas. Se seu ambiente tem muita carga não-linear, um transformador K-ratio adequado pode prevenir falhas prematuras. Transformadores autotransformadores são mais baratos e eficientes para pequenas razões de transformação, mas têm uma desvantagem crítica: não isolam o secundário do primário. Se houver uma falha, a tensão da rede pode aparecer diretamente na saída. Para aplicação em laboratório ou onde segurança de isolamento é necessária, use transformadores isolados comuns.

A regulação de tensão também é um ponto fraco. Um transformador típico tem queda de tensão de 3 a 5% da carga nominal à plena carga. Se você alimenta motores grandes direto do secundário sem compensação, a tensão pode cair o suficiente para dificultar a partida. Nesse caso, um transformador com impedância mais baixa ou um sistema de compensação de tensão (como um tap changer sob carga) é necessário.

Quando um transformador simplesmente não é a solução

Se a necessidade é apenas ajustar levemente a tensão em um circuito de baixa potência, um conversor DC-DC buck/boost pode ser mais eficiente e muito menor. Transformadores são pesados e volumosos em baixas frequências. Para 60Hz, um transformador de 1kVA já pesa vários quilos. Em frequências mais altas, como em fontes chaveadas de 20kHz, o mesmo transformador cabe na palma da mão. Por isso eletrônica de potência modernizou tanto: ela simplesmente mudou a frequência de operação para reduzir drasticamente o tamanho. Em instalações onde o custo de energia é alto e há necessidade decorreção ativa de fator de potência, um transformador sozinho não resolve. Você precisa de bancos de capacitores ou filtros ativos. Transformador é para mudança de tensão e isolamento galvanico, não para correção de qualidade de energia. O mantenimiento preventivo básico inclui verificação visual de aquecimento, medição de resistência de isolamento com megômetro (valor mínimo aceitável varia com a tensão nominal, mas algo acima de 1M é um sinal razoável), e aperto de conexões, que com o tempo soltam devido a ciclos térmicos. Transformadores em óleo precisam de análise periódica do fluido para detectar dissolução de gases que indicam sobreaquecimento ou descarga interna.
