Para Que Serve Um Transformador De Energia

O que realmente acontece dentro de uma subestação

Transformadores de energia são dispositivos estáticos que modificam os níveis de tensão e corrente alternada por meio de indução eletromagnética. Nada mais nada menos. A potência entra em um enrolamento primário, o fluxo magnético atravessa o núcleo de ferro-silício e é transferredo ao enrolamento secundário, onde a tensão aparece alterada conforme a relação de espiras. Se você precisa entender para que serve um transformador de energia, a resposta curta é: ele permite transmitir eletricidade por longas distâncias com perdas aceitáveis e, em seguida, reduzir essa tensão para níveis seguros no consumo final. Eu já vi engenheiro junior dimensionar um transformador apenas pela potência aparente sem verificar o regime de carga. Resultado: um equipamento de 500 kVA trabalhando continuamente em 110% da carga nominal durante meses. O isolante envelhece aceleradamente, a vida útil cai pela metade e a concessionária cobra multas por fator de potência. Isso acontece com frequência porque o cálculo simples de kVA não considera o fator de demanda real, o tipo de carga e as condições ambientais.

para que serve um transformador de energia

Existem dois usos principais que se complementam. No primeiro, transformadores elevadores aumentam a tensão nas usinas para valores como 138 kV, 230 kV ou 500 kV, reduzindo proporcionalmente a corrente e, consequentemente, as perdas ôhmicas nas linhas de transmissão. No segundo, transformadores redutores nas subestações de distribuição trazem essa tensão para níveis como 13,8 kV, 44 kV ou 69 kV, e depois para 220/127 V ou 380/220 V no consumo residencial e industrial. Sem isso, seria economicamente inviável construir redes de distribuição. Além disso, transformadores isoladores são usados em sistemas de proteção e instrumentação. Eles separam circuitos de medição do circuito principal, garantindo que aparelhos de medida e relés operem com tensão reduzida e segurança. Isso é obrigatório em qualquer instalação que exija faturamento preciso ou monitoramento de qualidade de energia.

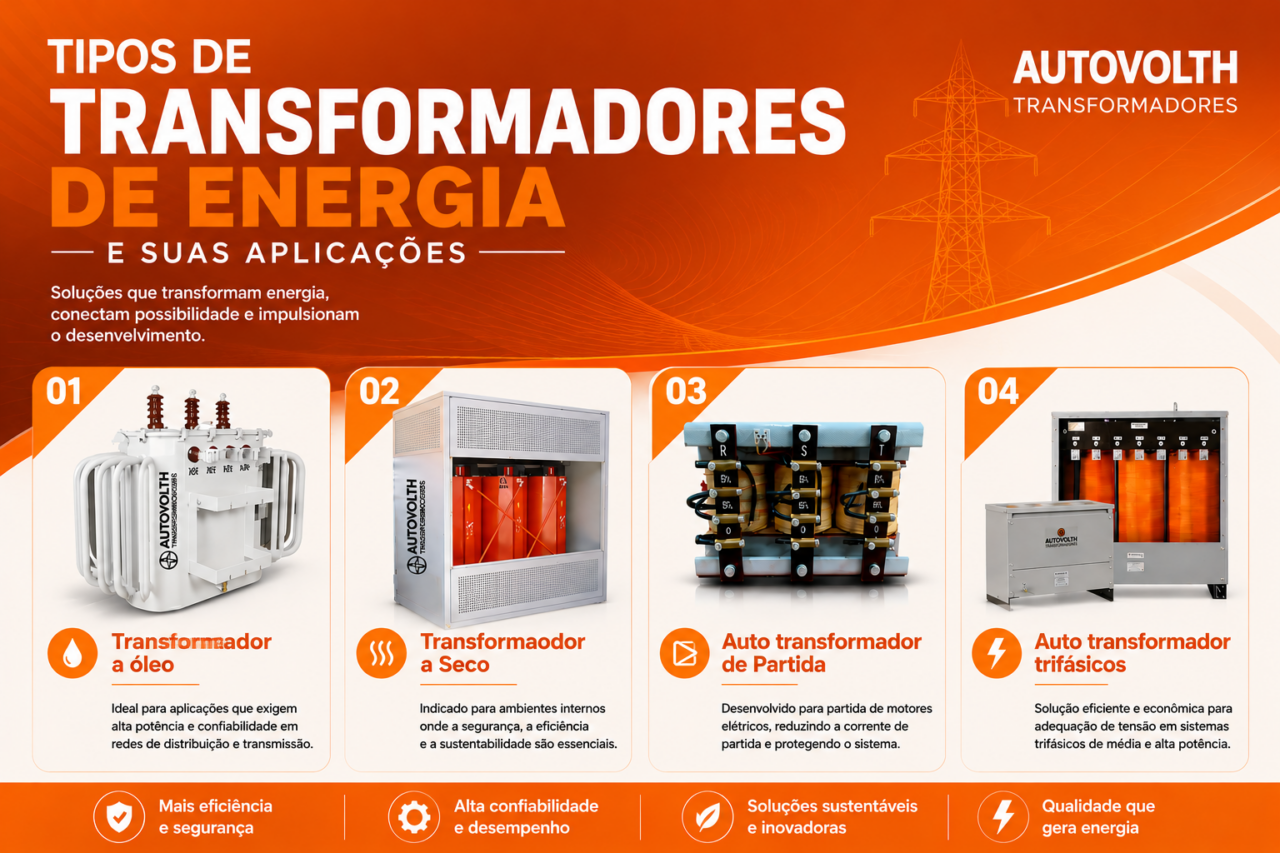

Tipos que você encontra no campo

Transformadores de potência são os maiores, geralmente resfriados a óleo mineral, com capacidades acima de 10 MVA. São montados em subestações e operam de forma contínua. Transformadores de distribuição são menores, muitas vezes secos ou a óleo, e ficam instalados em postes ou Câmaras de Passagem de Cabos (CPFs) nos bairros. A diferença prática mais relevante está no isolamento e no sistema de resfriamento. Transformadores secos não usam óleo, o que facilita a instalação em ambientes internos, mas têm custo maior por kVA e limite térmico mais apertado. Também existem transformadores autotransformadores, onde parte do enrolamento é comum entre primário e secundário. Eles são mais compactos e eficientes, mas não oferecem isolamento galvânico entre os lados. Isso significa que um defeito no secundário pode propagar-se diretamente ao primário. Em aplicações de manobra de tensão em sistemas industriais, isso é aceitável. Em instalações residenciais ou comerciais, não é.

Como escolher o transformador certo na prática

O erro mais comum é selecionar pelo nome aparente sem analisar a curva de carga. Você deve mapear a demanda horária dos próximos cinco anos, considerar fatores de coincidência, picos sazonais e a possibilidade de expansão da unidade consumidora. Um calculo rápido que eu uso é multiplicar a demanda atual por 1,3 como margem de crescimento, mas isso é apenas um ponto de partida. O ideal é contratar um estudo de carga com software especializado, como o DIgSILENT PowerFactory ou um pacote equivalente. Outro ponto que muita gente ignora é o grupo vetorial. Em sistemas trifásicos, a configuração das conexões do enrolamento, como Delta-Wye ou Wye-Wye, define se há deslocamento de fase entre primário e secundário. Se você conectar dois transformadores em paralelo sem verificar o grupo vetorial, cria-se um curto-circuito circular entre os secundários. Eu vi isso acontecer em uma planta industrial quando uma equipe de manutenção substituiu um transformador sem conferir a etiqueta de grupo vetorial. O resultado foi uma corrente circulante de aproximadamente 40% da corrente nominal que queimou os devrais em menos de trinta segundos.

Problemas reais e contornos

Transformadores a óleo exigem manutenção preventiva regular. Análise cromatográfica do óleo, teste de fator de potência, medida de resistência ôhmica dos enrolamentos e verificação dos níveis de fluido são procedimentos que devem ser realizados anualmente. Ignorar isso pode levar a falhas catastróficas. Há casos documentados de transformadores que explodiram porque o óleo degradado perdeu as propriedades isolantes e ocorreu um arco interno que gerou gases de alta pressão. Já os transformadores secos são mais simples, mas sensíveis a poeira, umidade e animais. A limpeza dos ventiladores e dos dutos de ar é crítica. Eu trabalhei em uma instalação onde insetos construíram ninhos nos dissipadores durante o verão. A temperatura dos enrolamentos disparou quinze graus Celsius acima do normal e o transformador desligou por sobrecarga térmica repetidamente durante três semanas. A solução foi instalar telas de proteção nas entradas de ar e programar inspeções mensais.

Limitações que ninguém gosta de admitir

Transformadores não são perfeitos. Eles têm perdas fixas no núcleo, chamadas perdas no ferro, que ocorrem mesmo sem carga. Isso significa que um transformador ocioso consome energia continuamente. Para cargas variáveis, vale a pena considerar transformadores com núcleos de aço silício de grão orientado, que reduzem essas perdas em cerca de trinta por cento em comparação com núcleos convencionais. O investimento inicial é maior, mas o retorno vem em dois a quatro anos em função da economia de energia. Outra limitação importante é a corrente de energização. Quando um transformador é religado após uma queda de energia, pode surgir uma corrente de inrush que atinge de seis a dez vezes a corrente nominal. Isso pode disparar disjuntores sensíveis se o tempo de curva não estiver ajustado corretamente. A correção passa por selecionar disjuntoires com curva D ou por usar resistores de pre-insertion, dependendo da potência do equipamento.

Passo a passo para substituição em campo

Se você precisa trocar um transformador, o procedimento básico é o seguinte. Primeiro, solicite a desenergização da seção à concessionária e obtenga a autorização formal. Depois, isole o equipamento com barras de aterramento provisório em ambas as entradas. Verifique a ausência de tensão com detector apropriado e coloque placa de proibição religar. Remova o transformador antigo usando guindaste adequado à capacidade, nunca tente mobilizá-lo manualmente. Posicione o novo transformador, conecte os cabos de alta e baixa tensão seguindo o esquema de grupo vetorial, verifique o nível de óleo se for do tipo imerso, e realize os testes de aceitação antes de energizar. Os testes essenciais incluem medida de resistência ôhmica dos enrolamentos, teste de relação de transformação, teste de rigidez dielétrica do óleo, medição de fator de potência do isolamento e ensaio de resistência de terra do tanque. Se algum desses testes apresentar resultado fora da norma NBR 5410 ou IEC 60076, não energize. Corrigir um problema identificado depois da operação custa dez vezes mais do que corrigi-lo antes. Transformadores são equipamentos robustos quando bem selecionados e mantidos. A maioria das falhas graves tem origem em seleção inadequada, instalação imprópria ou manutenção negligenciada. Entender para que serve um transformador de energia é o primeiro passo, mas o segundo passo, e o mais importante, é tratar o equipamento como parte de um sistema que exige especificação técnica, não apenas escolha por catálogo.
