O que é um para-raios e como ele realmente funciona

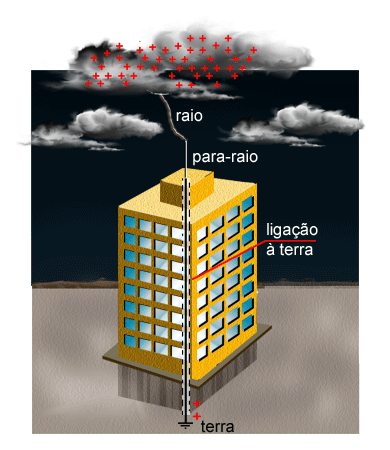

O para-raios é uma das invenções mais antigas da engenharia de proteção elétrica, mas ainda causa muita confusão. Muita gente acha que ele atrai os raios ou que protege uma área infinita ao seu redor. A realidade é mais simples e, ao mesmo tempo, mais interessante. Um para-raios comum, do tipo Franklin, é basicamente uma haste metálica instalada no ponto mais alto de uma estrutura, ligada por um condutor até uma barra de aterramento cravada no solo. A ideia não é impedir que a nuvem descarregue — isso seria fisicamente impossível com a tecnologia atual — mas sim oferecer um caminho preferencial para a corrente circular do raio até a terra, sem passar por partes sensíveis da edificação. O mecanismo depende de dois fenômenos distintos. Primeiro, o campo elétrico intenso formado entre a base da nuvem carregada e o solo se concentra nas extremidades pontiagudas. Uma haste bem posicionada acelera a formação doleader de ponta, criando um canal ionizado que conecta a nuvem ao terra antes que o raio encontre outro destino. Segundo, o condutor de descida oferece uma resistência muito menor do que a estrutura do prédio, madeira, telhado ou instalação elétrica interna.

Eu já vi instalações onde o erro mais comum era usar fio de cobre nu sem isolamento adequado para a descida. O contato com encanamento de ferro ou com uma calha de alumínio gera corrosão galvânica rápida e, em tempestades intensas, pode transformar o próprio para-raios em um ponto de falha. A solução que eu adotei foi isolar o condutor com conduítes de PVC em toda a trajetória vertical e fazer o aterramento em uma trama de anéis ao redor da fundação, não apenas uma haste pontiaguda cravada.

Os limites reais do para-raios

Um para-raios Franklin protege uma esfera cujo raio é aproximadamente igual à altura da haste, multiplicada por um fator que varia entre 1 e 1,5 dependendo da norma adotada. Isso significa que uma haste de 5 metros cobre, no máximo, uma esfera de 8 a 10 metros de raio. Estruturas mais altas exigem hastes múltiplas interligadas ou redes de gaiola de Faraday sobre o telhado. O maior problema prático que eu encontrei foi com edificações rodeadas por árvores ou antenas mais altas. Se a estrutura vizinha é mais elevada que o para-raios principal, o raio pode atingir esse ponto primeiro e depois pular para o alvo protegido por efeito de salto. A norma brasileira NBR 5419 sugere usar o método de cones sobrepostos ou instalar hastes auxiliares em cada extremidade do telhado para eliminar essa zona de sombra. Outro detalhe que poucos consideram: o aterramento precisa ter resistência abaixo de 10 ohms em solos secos e arenosos, o que quase nunca acontece sem o uso de compostos de bentonita ou hessas de aterramento expandidas. Sem isso, a corrente do raio não dissipa rápido o suficiente e o potencial de retorno sobe pelo solo, causando stepping voltage que pode eletrocutar pessoas a dezenas de metros de distância.

Componentes essenciais de uma instalação correta

Além da haste captora, são necessários o condutor de descida, a barra de aterramento e as ligações de equipotencialidade. O condutor deve ter seção mínima de 16 mm² em cobre eletrolítico, conforme a IEC 62305. Fios mais finos derretem nas primeiras descargas e deixam a estrutura sem proteção. O aterramento pode ser feito com barra de cobre aço de 2 a 3 metros, cravada em poço de aterramento com argila expandida e sal de magnésio para reduzir a resistividade do solo. Em terrenos muito secos, a solução é construir uma malha de aterramento perimetral ao redor da fundação, ligando todas as hessasverticais e enterrando um anel de cobre nu sob o piso externo. As ligações de equipotencialidade conectam o para-raios ao encanamento metálico, à estrutura de aço e aos quadros elétricos principais. Sem isso, diferenças de potencial entre o solo e as tubulações internas geram faíscas que podem inflamar materiais combustíveis ou danificar equipamentos eletrônicos sensíveis.

Quando o para-raios tradicional não basta

Em estruturas com antenas, torres de comunicação ou equipamentos de alta tensão, o para-raios Franklin pode criar zonas de campo distorcidas que atraem descargas para pontos não intencionais. Nesses casos, a solução é usar o sistema de proteção por gaiola de Faraday, que envolve toda a estrutura em uma malha condutora continua, ou instalar hastes ionizantes ativas que emitem íons contrários para neutralizar o campo elétrico local. Eu já vi um caso onde uma torre de transmissão de 30 metros foi atingida repetidamente porque o para-raios instalado não considerava o efeito corona das linhas de alta tensão próximas. O ajuste foi aumentar a altura da haste em mais 5 metros e instalar anéis de coroa nas extremidades para espalhar o campo elétrico de forma mais uniforme, reduzindo a probabilidade de descargas laterais. A manutenção periódica também é crítica. Hastes de cobre expostas à intempérie desenvolvem oxidação superficial que aumenta a resistência de contato e pode impedir a formação do leader de ponta. O procedimento recomendado é inspecionar visualmente a cada seis meses e medir a resistência de aterramento anualmente, substituindo barras corroídas ou adicionando hessas de reforço quando a resistência subir acima de 25 ohms.

Erros comuns que comprometem a proteção

Instalar o para-raios isolado do resto da estrutura é um erro frequente. Se a haste captora não está ligada ao aterramento principal da edificação, a corrente do raio pode encontrar caminhos alternativos através de paredes, telhas ou instalações elétricas, causando danos muito maiores do que se a proteção estivesse integrada. Outro erro comum é usar conexões em emenda de fios sem terminais prensados adequados. A resistência de contato nessas emendas pode chegar a vários ohms, gerando aquecimento intenso durante a descarga e possivelmente derretendo o condutor no meio do caminho. A solução é usar bornes de pressão ou solda exotérmica em todas as junções, garantindo continuidade elétrica perfeita desde a haste até a barra de aterramento. Também é importante verificar se o para-raios não cria novas zonas de risco. Uma haste isolada em um quintal pode atrair descargas para áreas onde crianças brincam ou onde há depósitos de materiais inflamáveis. O posicionamento correto exige que a haste fique no ponto mais alto da construção, com zona de proteção bem definida e sem obstáculos entre ela e o solo.

Conclusão sobre proteção contra raios

O para-raios funciona oferecendo um caminho seguro para a corrente circular, protegendo a estrutura e seus ocupantes de danos térmicos, mecânicos e elétricos. Mas ele precisa ser projetado, instalado e mantido com rigor técnico para cumprir sua função. Erros de dimensionamento, aterramento inadequado e falta de manutenção transformam o sistema de proteção em uma armadilha potencial. Recomenda-se sempre consultar um engenheiro eletricista ou especialista em proteção contra descargas atmosféricas para projetos de médias e grandes estruturas. Para residências pequenas, seguir as normas técnicas brasileiras e internacionais com rigor já garante um nível de proteção adequado, desde que a manutenção periódica seja feita corretamente.
