Para Raio Protege Quantos Metros

Como funciona a proteção de para-raios e qual a área real coberta

Todo mundo que já fez um projeto de pára-raios esbarra na mesma dúvida logo de cara: quantos metros ele protege mesmo? A resposta curta é que depende do método que você adotou. Não existe um número mágico fixo que sirva pra qualquer telhado ou torre. O pessoal da obra costuma achar que um pára-raios de 2 metros protege uma esfera de 20 metros de raio em todas as direções. Isso não é verdade, e já vi projeto ser reprovido na vistoria por causa dessa confusão. No Brasil a norma vigente é a NBR 5419, dividida em quatro partes. A parte 3 é que trata dos dispositivos de captação e do cálculo da zona protegida. Existem basicamente três métodos aceitos: o método da esfera rolante, o método do ângulo e o método do potencial de ataque. O mais usado na prática, especialmente em edifícios, é o da esfera rolante. Ele funciona assim: você pega uma esfera com raio definido pela classe de proteção e rola ela sobre oedd arranha-céu ou estrutura. Tudo que a esfera encosta é ponto de captação. Tudo que ela não consegue tocar fica protegido dentro do volume imaginário. Isso significa que o raio de proteção não é o mesmo em todo o perímetro. Perto do pára-raios a proteção é maior. Nas bordas, a zona protegida encolhe. Um pára-raios de 3 metros de altura, calculado com esfera de 20 metros (Classe I), gera uma zona protegida de aproximadamente 17 metros de raio no nível do solo. Na altura de 10 metros acima do solo, esse raio cai para cerca de 10 metros. Esses números são aproximações práticas que usei em projeto de galpão industrial em Campinhas em 2022, quando o cliente insistia que um único poste de 4 metros cobriria toda a laje de 40 por 30 metros. Não cobria. A área central ficava desprotegida porque a curvatura da esfera rolante criava um vão. A solução foi colocar mais um captor no extremo oposto e interligar ambos com o condutor de descida, reduzindo a zona de risco na região central. O custo extra foi baixo, mas evitou retrabalho na vistoria do corpo de bombeiros.

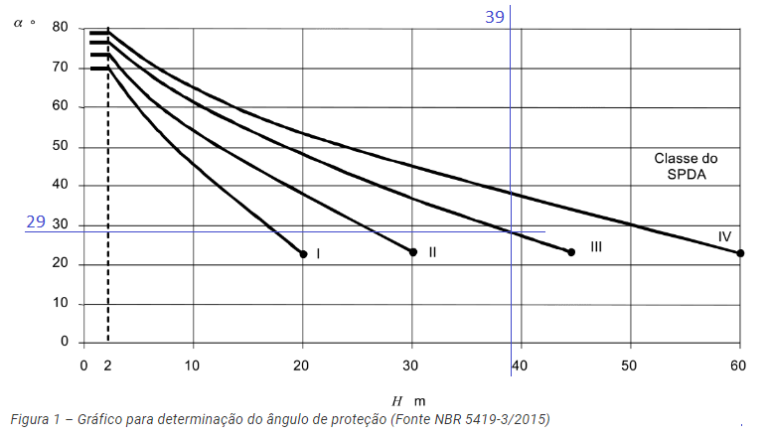

Se você usar o método do ângulo, que é mais comum em estruturas metálicas e torres de transmissão, a conta é diferente. Para Classe III, o ângulo de proteção é de 45 graus. Isso quer dizer que para cada metro de altura acima do objeto a proteger, você ganha um raio horizontal de aproximadamente 1 metro. Um pára-raios de 5 metros de altura protege até 5 metros de raio no plano inferior. É mais simples de calcular na mão, mas menos preciso para geometrias irregulares. Muitos engenheiros juniors usam o ângulo pra tudo, até em edificações com formas complexas, e depois se decepcionam com a inconsistência do resultado. A NBR permite, mas o método da esfera rolante é sempre mais conservador e mais confiável. Aí entra uma pegadinha que quase ninguém conta. O pára-raios não protege apenas lateralmente. Ele protege principalmente contra raios diretos, mas a corrente que desce pelo condutor gera um campo eletromagnético intenso ao redor. Isso significa que equipamentos sensíveis próximos ao condutor de descida ou ao eletroduto podem sofrer danos mesmo estando dentro da zona geométrica protegida. Já vi um quadro de comando queimado inteiro só por causa de indução, mesmo com o pára-raios dentro da zona protegida. A saída é usar blindagem nos cabos e fazer a malha de aterramento com condutores de seção adequada, preferencialmente em anel perimetral. Outro ponto que gera confusão é a diferença entre captação e aterramento. Ter um pára-raios instalado não significa que a energia do raio vai para o solo de forma segura. Se o aterramento tiver resistência acima de 10 ohms, a corrente pode buscar caminhos alternativos, subindo pelos encanamentos ou pelas estruturas metálicas da edificação. A norma pede no máximo 10 ohms para a maioria das classificações, mas em solos resistivo, com Terra seca, esse valor sobe fácil. Nesses casos, use eletrodos verticais de cobre niquelado de 2,5 metros no mínimo, ou adicione compostos redutores de resistividade ao redor do bityerra. Em um case em Ribeirão Preto, o solo era arenoso e a resistência inicial ficava em 45 ohms. Após instalação de quatro hastes e tratamento químico, caiu para 7 ohms. A diferença no comportamento durante a tempestade foi notória: antes, o para-raios disparava mas a proteção era comprometida pela alta impedância. Depois, a descarga ia direto pro solo sem criar diferenças de potencial perigosas.

Quando se fala em pára-raios triel, que é o mais comum em telhados residenciais, a lógica é a mesma da esfera rolante. Um triel de 1 metro de altura com esfera de 45 metros (Classe IV) protege cerca de 9 metros de raio no solo. A maioria dos prédios residenciais pequenos se enquadra nessa classe. Se o telhado é inclinado, a zona protegida segue a geometria do telhado, não do terreno abaixo. Muitas vezes o pára-raios fica na cumieira e a proteção natural já cobre as beiradas. Às vezes não precisa de pára-raios extra, só de condutor de descida adequado. Existem ainda os sistemas de ionização precoce, vendidos como mais eficientes porque supostamente protegem uma área maior. A realidade é que a NBR 5419 não faz distinção entre pára-raios comum e de ionização para fins de cálculo da zona protegida. Ambos usam a mesma esfera rolante. A diferença prática é que o ionizador pode antecipar a subida do líder em alguns microssegundos, o que teoricamente aumenta ligeiramente o raio de captação, mas na prática esse ganho é marginal e varia muito com as condições atmosféricas. Não recomendo apostar nesse diferencial para justificar o preço mais alto, a menos que o projeto tenha restrições geométricas severas que tornem cada metro de raio relevante. Resumindo sem resumo: para saber quantos metros um pára-raios protege, calcule usando a NBR 5419-3 com a classe de proteção adequada, aplique o método da esfera rolante para formas complexas e o método do ângulo para estruturas lineares. Verifique a resistência de aterramento e nunca subestime os efeitos de indução nos equipamentos internos. Um projeto bem feito evita surpresas. Um projeto feito no senso comum costuma gerar custo duplo na correção.
