Partes De Um Chuveiro

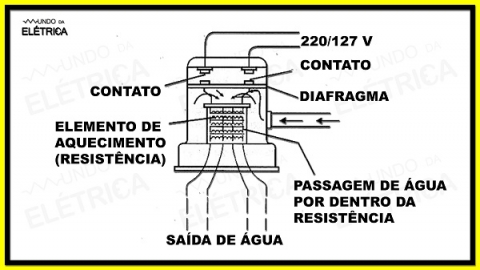

Como desmontar e entender um chuveiro elétrico

A maioria dos problemas com chuveiro não vem do aquecedor em si, mas de peças que todo mundo ignora até o dispositivo parar de funcionar no meio do banho. Entender as partes de um chuveiro elétrico resolve metade das ligações erradas que eu vejo acontecendo todos os dias. O corpo principal é a carcaça, normalmente em plástico ou metal, que protege tudo por dentro. A peça mais importante é o sistema de aquecimento: existem dois modelos principais. No chuveiro resistivo, você tem uma ou mais resistências de níquel-cromo enroladas dentro de um tubo de cerâmica ou metal. Já no modelo com termofluxo, a água passa por uma câmara onde é aquecida por resistência, mas o fluxo é controlado por uma válvula termostática. O seletor de modos (frio, morno, quente) é na verdade um comutador que conecta diferentes pontos da resistência ou desliga o aquecimento completamente. No modo frio, a energia vai direto para o motor de ventilação se houver, sem passar pela resistência. No modo quente, ele conecta toda a resistência em paralelo. Essa diferença de configuração explica por que o modo quente consome muito mais amperes.

A entrada de água tem uma borboleta ou válvula de controle que abre e fecha o fluxo. Quando você gira alavanca, está movendo uma rosca interna que empurra um obturador contra um assento de borracha. Se essa borracha ressecar, a água vaza por dentro do aparelho mesmo desligado, e isso causa curto-circuito com frequência. Eu tive um caso desses há dois anos num chuveiro que parecia ter defeito na resistência, mas era só a borboleta ressecada. Troquei o anel de vedação de silicone, custou quatro reais, e o chuveiro voltou a funcionar perfeitamente. O disjuntor interno, quando existe, é um disjuntor magnétotérmico de 20 a 32 ampères projetado para cortar o circuito em caso de sobrecarga ou fuga para a terra. Muitos modelos baratos não têm esse componente, o que aumenta o risco se a instalação elétrica for inadequada. A chave de ligação externa, que fica na parede, é outro ponto cego: ela precisa ter contato bom nos pinos, e quando esses pinos oxidam, o chuveiro falha intermitentemente, especialmente quando a água está gelada. O bico de saída (o ralo propriamente dito) também influencia no desempenho. Bicos com furo menor aumentam a pressão percebida, mas reduzem o fluxo real de água, o que faz a resistência trabalhar com menos volume e pode superaquecer se o fluxo cair demais. Esse é um detalhe que quase ninguém considera.

Instalação e manutenção prática

Para fazer a troca ou manutenção, o primeiro passo é desligar o disjuntor geral ou o específico do chuveiro na caixa de distribuição. Nunca trabalhe com a energia ligada, mesmo que seja apenas para apertar um conector. A segunda coisa é fechar o registro de passagem de água e remover o chuveiro da parede desrosqueando a base. Na hora de conectar os fios, o phase (geralmente vermelho ou marrom) vai para o terminal marcado L ou F, o neutro (azul ou preto) para o N, e o terra (verde ou amarelo) para o terminal verde com o símbolo de terra. A ordem dos modos no seletor segue padrão: frio em cima, morno no meio, quente embaixo, mas isso varia entre fabricantes. Verifique o manual ou o esquema impresso na parte interna da carcaça antes de montar. O cabo deve ser bitola 4mm para chuveiros de até 4400W em 127V, ou 6mm para potências maiores ou redes 220V. Cabos menores esquentam, degradam o isolamento e podem pegar fogo com o tempo. Use sempre conector tipo capeter ou terminal de pressão com aroeira, e passe a fita isolante em três camadas no mínimo. Eu já vi instalador usar fita simples num chuveiro de 5500W ligado a cabo 2,5mm e o isolamento derreter em três meses. O cabo esquenta, a fita derrete, e o curto acontece.

Na manutenção preventiva, limpe o filtro de entrada de água a cada três meses. Esse filtro é uma peneira de nylon que impede detritos de entrarem na câmera de aquecimento. Quando ele entope, o fluxo diminui, a resistência superaquece, e o chuveiro desarma o disjuntor ou queima o elemento térmico. Remova o filtro, lave em água corrente com escova macia, e recoloque. Leva dois minutos. Verifique também a vedação da borboleta. Se a água começar a vazar pela alavanca quando o chuveiro está ligado no modo quente, o anel de vedação está gasto. Abra o corpo, retire o anel antigo, limpe a superfície com lixa fina, e instale um novo. Anéis de vedação para chuveiro custam entre cinco e quinze reais e duram de um a dois anos dependendo da qualidade da água.

Problemas comuns e soluções

O chuveiro não aquece em nenhum modo. Isso geralmente é falta de fase no terminal de entrada, resistência queimada, ou seletor danificado. Teste a tensão na entrada com multímetro antes de abrir o aparelho. Se tiver 127V ou 220V conforme a rede, o problema é interno. Se não tiver tensão, o defeito está na instalação elétrica ou na chave de Parede. O chuveiro desarma o disjuntor logo ao ligar no modo quente. Pode ser fuga de corrente para a carcaça (terra defeituoso), resistência com isolamento rompido, ou umidade acumulada dentro do corpo. Abra, seque todas as partes com ar comprimido ou ventilador por pelo menos duas horas, e verifique se não há trilhas de oxidação nos terminais da resistência. Se a oxidação estiver avançada, substitua a resistência ou o conjunto todo. A água sai fria mesmo no modo quente. Resistência queimada internamente é a causa mais comum. A segunda é o seletor que não está fazendo contato no polo correto. Com multímetro na escala de resistência ôhmica, meça a continuidade entre os terminais da resistência. Se o valor for infinito, a resistência está aberta e precisa ser trocada.

O jato de água fica fraco no modo quente. Isso é normal em alguns modelos porque o aumento da temperatura faz a resistência ocupar mais espaço na câmera, reduzindo a área de passagem da água. Para resolver, diminua a potência ou substitua por um modelo de câmara mais ampla, como os de 6000W com design de fluxo duplo.

O que não funciona

Colocar um resistor externo em paralelo para aumentar a potência é perigoso e ilegal segundo a NBR 5410. O chuveiro não foi projetado para receber modificações externas, e qualquer alteração nessa linha anula a garantia e aumenta drasticamente o risco de incêndio. O mesmo vale para usar disjuntores de maior amperagem do que o especificado pelo fabricante só para evitar que desarme. Se o disjuntor desarma, o problema é real e precisa ser resolvido, não mascarado. Chuveiros de potência muito alta (acima de 6000W) exigem fiação específica e circuito dedicado. Colocar um chuveiro desses num circuito compartilhado com outros aparelhos é pedir para a instalação inteira falhar. O consumo varia conforme a tensão da rede: num 5500W a 127V, a corrente nominal é cerca de 43A, o que exige cabo de 10mm e disjuntor de 50A. Se sua instalação é mais antiga, provavelmente não suporta esse tipo de carga. Uma observação prática sobre a vida útil: resistências de chuveiro duram em média de dois a cinco anos, dependendo da dureza da água. Em regiões com água muito dura, o calcário se deposita na resistência e na câmera, isolando termicamente o elemento aquecedor. O calor não é transferido eficientemente para a água, a resistência trabalha mais, e acaba queimando mais rápido. Colocar um filtro magnético na entrada de água pode estender a vida útil da resistência em até 50% em áreas de água dura.

Se você precisa de um guia visual com esquema das peças, a maioria dos fabricantes coloca o diagrama na própria embalagem ou no site. A Bricex, por exemplo, disponibiliza manuais em PDF com o desenho de cada parte e a numeração das peças de reposição. Procure pelo modelo exato do seu chuveiro + "manual técnico" ou "diagrama de peças" na busca.
