Passador De Fio Elétrico

Como passar fios em conduítes sem perder a cabeça

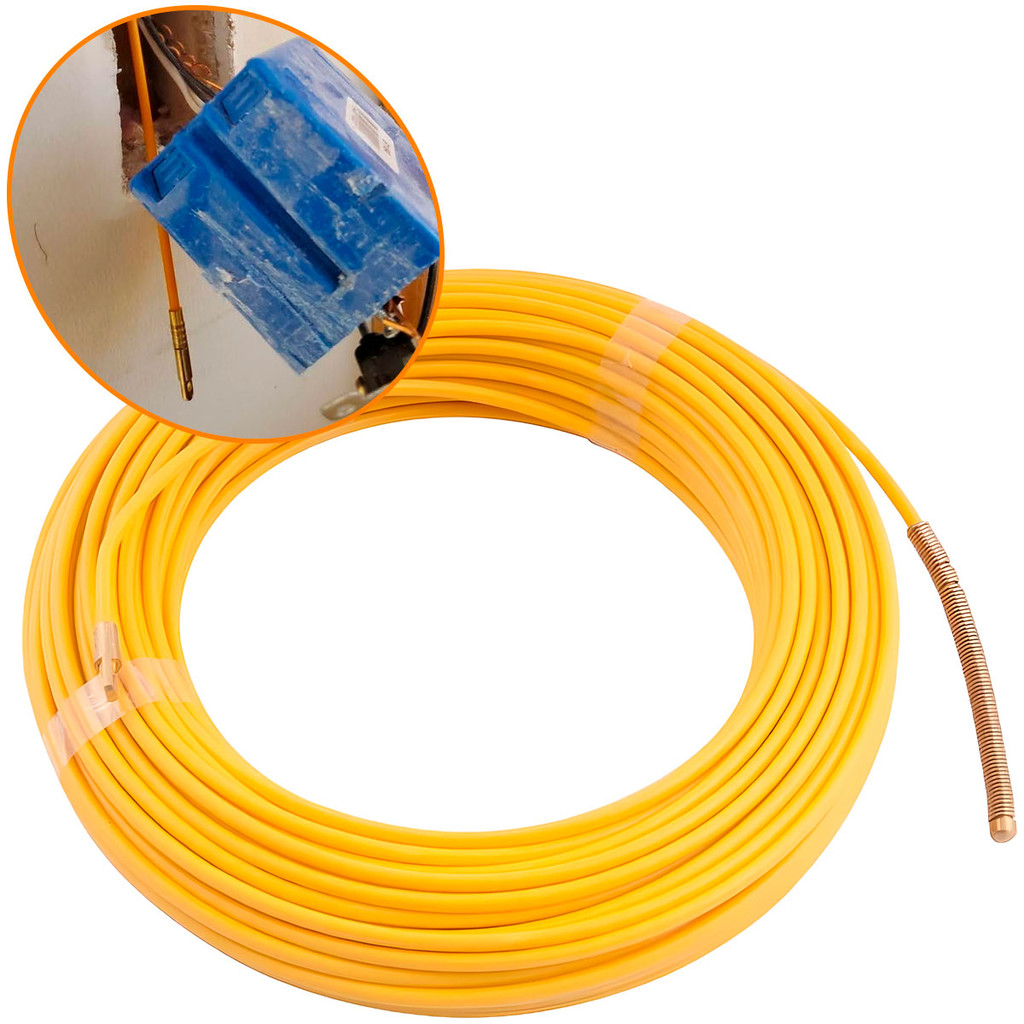

A maioria das pessoas subestima o que é preciso para passar um fio elétrico dentro de uma tubulação. Não se trata apenas de empurrar o cabo até ele aparecer do outro lado. O tamanho do conduíte, o tipo de emenda, a quantidade de curvas e até a temperatura do material influenciam diretamente no resultado. E quando algo dá errado, o retrabalho é enorme. O passador de fio elétrico, também chamado de linha de pesca ou peitoril flexível, é a ferramenta básica para esse serviço. Ele é uma tira de aço galvanizado ou fibra de vidro enrolada em um carretel, com uma ponta reforçada para facilitar a entrada no tubo. A ideia é simples: você introduz a ponta no conduíte, avança até sair pelo destino, e então amarra o fio elétrico nessa ponta para puxá-lo junto.

Escolhendo o passador de fio elétrico certo

Existem dois materiais principais. O de aço galvanizado é mais resistente e aguenta puxões mais fortes, mas pode empenar em curvas muito apertadas. O de fibra de vidro é mais flexível e passa por trajetos complexos com mais facilidade, mas tem limite de tração menor. Se o seu conduíte tiver mais de três curvas de 90 graus consecutivas, o de fibra costuma ser a única opção que funciona sem travar. O diâmetro também importa. Para conduítes de 25 milímetros, use passadores com pelo menos 4 milímetros de largura. Para 40 milímetros ou mais, vá de 6 milímetros. Passador muito fino dentro de tubo grande simplesmente não tem rigidez suficiente para ser empurrado. Ele curva e não avança. Dica prática: verifique se a ponta do passador tem o protetor cônico ou a argola de amarração. Sem isso, você vai gastar quinze minutos só tentando amarrar o fio de forma que não desmake durante o puxão.

O processo passo a passo

Comece confirmando que o conduíte está livre. Às vezes, há restos de concreto, água ou entulho no interior da tubulação que ninguém percebeu. Passe um passador vazio antes de tentar com o fio. Se encontrar resistência logo nos primeiros dois metros, pare e investigue. Forçar pode criar uma emenda no fundo do tubo que será impossível remover depois. Enrole o passador no carretel de forma que ele desenrole sem nós. Isso parece óbvio, mas vejo gente iniciante deixando o material todo embaraçado antes mesmo de começar. Desembarche uns dois metros de cada vez enquanto avança no conduíte. Insira a ponta com movimentos suaves de rotação. Girar levemente o passador enquanto empurra ajuda ele a seguir pelo centro do tubo em vez de encostar na parede superior e travar. Chegando à saída, segure a ponta e puxe gentilmente para confirmar que o caminho está livre.

Agora vem a parte que define se o serviço é rápido ou se vira dor de cabeça. Amarre o fio elétrico ao passador usando nó de marinheiro ou laço com fita isolante bem enrolada. A conexão precisa passar pelo diâmetro interno do conduíte sem criar obstáculo. Teste puxando um pouco à mão antes de prender no carretel. Se o nó arrastar ou prender, refaça. Peça para alguém ajudar na outra ponta se o trajeto for longo. Um fio de 10 milímetros quadrados em conduíte de 25 milímetros com dez metros de extensão pesa cerca de oito quilos. Sem ajuda, o atrito contra as paredes do tubo costuma travar o puxão na metade do percurso.

Problema real que encontrei e como resolvi

Em uma obra residencial, precisei passar três fios de 4mm em um conduíte de 25mm embutido na laje. O trajeto tinha quatro curvas de 90 graus e media aproximadamente 18 metros. O passador de aço travou na terceira curva. Tentei girar, empurrar com mais força, massagear o tubo externamente. Nada funcionava. A solução foi desmontar a caixa de passagem intermediária que ficava exatamente abaixo daquela curva problemática. Dentro dela, encontrei um pedaço de argamassa que escorregara durante a concretagem e havia obstruído parcialmente o tubo. Removi com uma lima, passei o passador novamente e o fio entrou sem problema. Levei cerca de quarenta minutos a mais do que o previsto, mas seria impossível forçar aquela obstrução sem abrir a caixa. Isso mostra uma coisa importante: sempre deixe caixas de passagem acessíveis em trajetos longos. Se o conduíte passar por dentro de uma parede que já está revestida, você terá que quebrar algo para resgatar o passador travado.

Pequenos detalhes que fazem diferença

O atrito interno do conduíte aumenta drasticamente se houver rejunte, tinta ou cola de PVC ressecado nas paredes internas. Passadores novos deslizam melhor em tubos limpos. Se for reutilizar um conduíte antigo, passe um pano umedecido com solvente ou água sabonada amarrado no passador antes de introduzir o fio. Isso limpa as paredes internas e reduz o atrito em até trinta por cento. Não tente passar mais fios do que o conduíte permite. A norma NR-10 e a NBR 5410 limitam o preenchimento a quarenta por cento da área interna para facilidade de manutenção futura. Um conduíte de 25mm comporta no máximo quatro fios de 2,5mm ou três de 4mm, considerando aação existente. Passar cinco fios num espaço que comporta quatro é pedir para que nenhum deles seja substituído jamais. Use luvas de vaqueta ao manusear passador de aço. As bordas cortam a pele com facilidade quando há tensão no material. Lições aprendidas da pior forma. O de fibra de vidro é mais gentil com as mãos, mas esquentam bastante durante o uso contínuo e podem causar bolhas se a exposição for prolongada.

Limitações que ninguém comenta

O passador de fio elétrico não resolve tudo. Em conduítes já acabados, embutidos em alvenaria sem caixas de passagem intermediárias, com curvas cegas ou diâmetro abaixo de 25mm, o método tradicional muitas vezes não funciona. Nesse cenário, as opções são: usar um passador com motor de enrolamento automático (custa entre duzentos e quinhentos reais), recorrer a tecnologia de câmera endoscópica com guia magnético (só vi funcionando em conduítes metálicos), ou refazer o traçado com caixas de acesso estratégicas. Também não adianta insistir se o conduíte estiver parcialmente colapsado. Isso é comum em tubos de PVC expostos ao sol durante meses antes do uso. O calor amolece o material e o peso da terra ou da alvenaria acima comprime o tubo, reduzindo o diâmetro interno. O passador entra dois metros e para. A solução aqui é substituir o trecho danificado. Se você trabalha com frequência com passador de fio elétrico, vale o investimento em um modelo com carretel metálico e freio regulável. O plástico barato quebra com o primeiro puxão forte e espalha o material pelo canteiro de obras. Custa um pouco mais, mas economiza horas de limpeza e retrabalho.

O tempo médio para passar um fio de 2,5mm em um conduíte reto de 25mm com até duas curvas é de cinco a dez minutos para quem tem prática. Com múltiplas curvas e diâmetros maiores, considere pelo menos meia hora. Anything less than that usually means forcing something that shouldn't be forced.
