Contando vértices, arestas e faces de uma pirâmide sem errar

Achei que isso era simples demais para dar trabalho até tentar gerar geometria automática num projeto de engine e ter um mesh completamente torto porque um vértice de topo foi duplicado por engano. A questão prática de pirâmide vértices arestas e faces parece coisa de aula de matemática do ensino médio, mas na hora de validar malhas, calcular normais ou gerar LOD, o erro mais comum é contar o que você acha que existe em vez do que realmente está no modelo. Vou explicar primeiro como fazer a contagem correta, depois volto à definição formal emostro onde a maioria das pessoas travam, porque é aí que o problema aparece de verdade.

O que você realmente precisa saber sobre pirâmide vértices arestas e faces

Uma pirâmide é definida por uma base poligonal e faces triangulares que convergem para um único ponto fora do plano da base, chamado ápice ou vértice superior. O formato da base determina todo o resto. Se a base tem n lados, a pirâmide terá n faces laterais triangulares, mais uma face basal, totalizando n+1 faces. As arestas são os segmentos que ligam os vértices: n arestas formando o perímetro da base, mais n arestas que sobem da base até o ápice, totalizando 2n arestas. Os vértices são n na base mais um ápice, ou seja, n+1 vértices. Isso vale para pirâmides regulares e irregulares, desde que a base seja um polígono simples sem autointerseções. A fórmula de Euler v-A+E+F=2 confirma a consistência: para n=4, temos V=5, A=8, F=5, resultando em 5-8+5=2, exato. Para n=3, V=4, A=6, F=4, e 4-6+4=2 também. O padrão se mantém. O que pouca gente explica é que a contagem muda completamente se você tratar a pirâmide como um sólido fechado versus uma superfície aberta. Como sólido fechado, a base conta como face. Como superfície sem fundo, a base não entra no count de faces do mesh. Isso gera divergência de 1 face e, consequentemente, erros em cálculos de fechado/aberto em verificadores geométricos.

Como contar na prática, passo a passo

A primeira coisa é identificar a base. Olhe para a face com mais vértices. Esse número é n. Everything else follows from that. Vértices: conte cada ponto único no espaço 3D. Na base, são n pontos. No topo, mais um. Total: n+1. Cuidado com vértices colineares na base — se três pontos ficam na mesma reta, alguns modeladores ainda os tratam como vértices separados, o que infla artificialmente a contagem e quebra subdivisions posteriores. Arestas: o perímetro da base gera n arestas. Cada vértice da base se conecta ao ápice, gerando mais n arestas. Total: 2n. Aqui o erro clássico é contar a aresta que hypotheticalmente existiria entre dois vértices não adjacentes da base. Só existem arestas entre vértices efetivamente conectados por uma linha do mesh. Diagonais da base não são arestas laterais.

Faces: n triângulos laterais mais a base poligonal de n lados. Total: n+1 faces, desde que a base esteja presente como face do mesh. Se o modelo foi exportado sem a face basal — algo comum em assets de jogos que usam culling por — o count real de faces é n, não n+1. No meu caso, o problema ocorreu quando exportei uma pirâmide quadrangular do Blender para um pipeline Unity e o verificador geométrico reportou F=4 em vez de F=5. A face basal tinha sido removida pelo processo de exportação porque o material só tinha shader double-sided desativado e a normal da base apontava para dentro. A solução foi forçar a exportação com o checkbox "Include Edges" e verificar manualmente se o arquivo .obj continha a face inferior. Quando não continha, adicionei uma face de fundo com normal invertida antes de continuar o pipeline.

Pegadinhas que ninguém avisa

A primeira pegadinha é a diferença entre pirâmide e cone. Um cone pode ser visto como o limite de uma pirâmide quando n tende ao infinito, mas na prática de modelagem, um cone tem uma face circular na base, não um polígono. Se você está contando arestas de um cone aproximado por uma pirâmide de 32 lados, o resultado numérico está correto para aquela aproximação, mas o objeto original não é estritamente uma pirâmide. Isso importa quando você passa o mesh para um sistema de física que trata superfícies curvas de forma diferente. A segunda pegadinha é a pirâmide com base não convexa. Se a base é um polígono côncavo, a fórmula de contagem ainda se aplica matematicamente, mas a triangulação das faces laterais pode gerar self-intersection se o ápice não estiver posicionado corretamente em relação ao plano da base. Já vi modelos onde o ápice ficou projetado dentro da zona de concavidade da base, criando faces que atravessam o volume interno. A contagem de vértices, arestas e faces permanece a mesma, mas o sólido perde a propriedade de ser simplesmente conexo. A terceira, e mais importante para quem trabalha com geração procedural, é que a pirâmide perfeita só existe com ápice projetado ortogonalmente dentro do polígono da base se você quiser faces laterais todas visíveis de fora. Se o ápice projeta para fora da base, algumas faces laterais terão suas normais apontando para dentro do volume, o que quebra backface culling e obriga o renderizador a usar shader double-sided ou a inverter normais manualmente. Isso não muda a contagem topológica, mas muda completamente o comportamento visual e de performance.

Valores práticos para as formas mais comuns

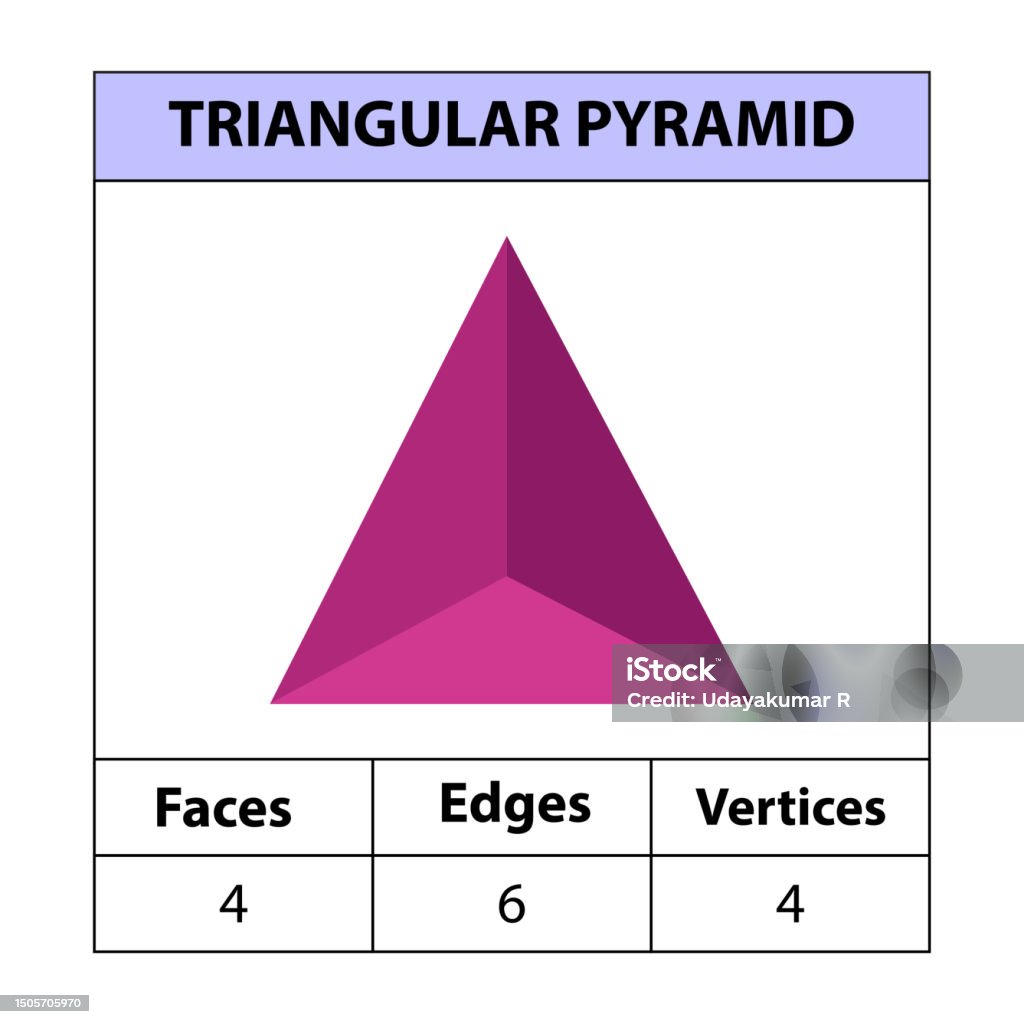

Pirâmide de base triangular (tetraedro): 4 vértices, 6 arestas, 4 faces. É o sólido platônico mais simples. Qualquer variação que mantenha 4 vértices non-coplanares resulta topologicamente neste mesmo esquema. Pirâmide de base quadrada: 5 vértices, 8 arestas, 5 faces. O formato mais comum em modelagem e em perguntas de prova. Se a base é um retângulo e não um quadrado, a contagem não muda. Se a base é um losango, tampoco. O formato da base afeta medidas lineares e angulares, não a topologia. Pirâmide de base pentagonal: 6 vértices, 10 arestas, 6 faces.

Pirâmide de base hexagonal: 7 vértices, 12 arestas, 7 faces. Para n general: V=n+1, A=2n, F=n+1.n3n=2

Quando a contagem simples não basta

Se o modelo inclui detalhes como degraus na base, facetas adicionais nas faces laterais, ou se a "pirâmide" é na verdade um conjunto de pirâmides menores unidas, a contagem direta pela fórmula não se aplica mais. Cada vértice extra adicionado ao longo de uma aresta existente aumenta V em 1, A em 2, e pode adicionar ou subdividir faces dependendo de como a triangulação é feita. O teorema de Euler ainda vale para cada componente conexo do mesh, mas o count global sai fora da fórmula simples. Em projetos reais, eu uso uma verificação em duas etapas: primeiro conto os elementos brutos diretamente do mesh (vértices únicos, arestas, faces porpoly), depois aplico Euler para confirmar que o resultado é topologicamente válido. Se V-A+E+F2 para uma superfície fechada, algo está errado — normalmente uma face faltando, um vértice dangling, ou uma borda não-manifold. Esse chequeiro me salvou de pelo menos três bugs de renderização que pareciam vir de shaders, mas na verdade eram problemas geométricos na malha. O limite dessa abordagem é que ela não detecta problemas de engenharia — self-intersection, normais invertidas individualmente, ou vértices colapsados em espaços muito pequenos. Para isso, você precisa de ferramentas específicas de validação de malha, não apenas contagem combinatorial. A matemática diz se a estrutura está correta. A geometria computacional diz se ela funciona na prática.

Se você está começando com modelagem geométrica, o conselho prático é: sempre exporte uma cópia de segurança do mesh original antes de qualquer operação de subdivisão ou booleana, verifique a contagem com Euler depois de cada modificação, e nunca confie cegamente no count que o software mostra, porque ele pode incluir vértices fantasmas ou faces eliminadas pelo processamento interno. A diferença entre um mesh limpo e um que trava o renderizador muitas vezes é exatamente um vértice a mais ou uma aresta que não deveria existir.
