Piramides Planificadas

Como montar pirâmides planificadas na prática

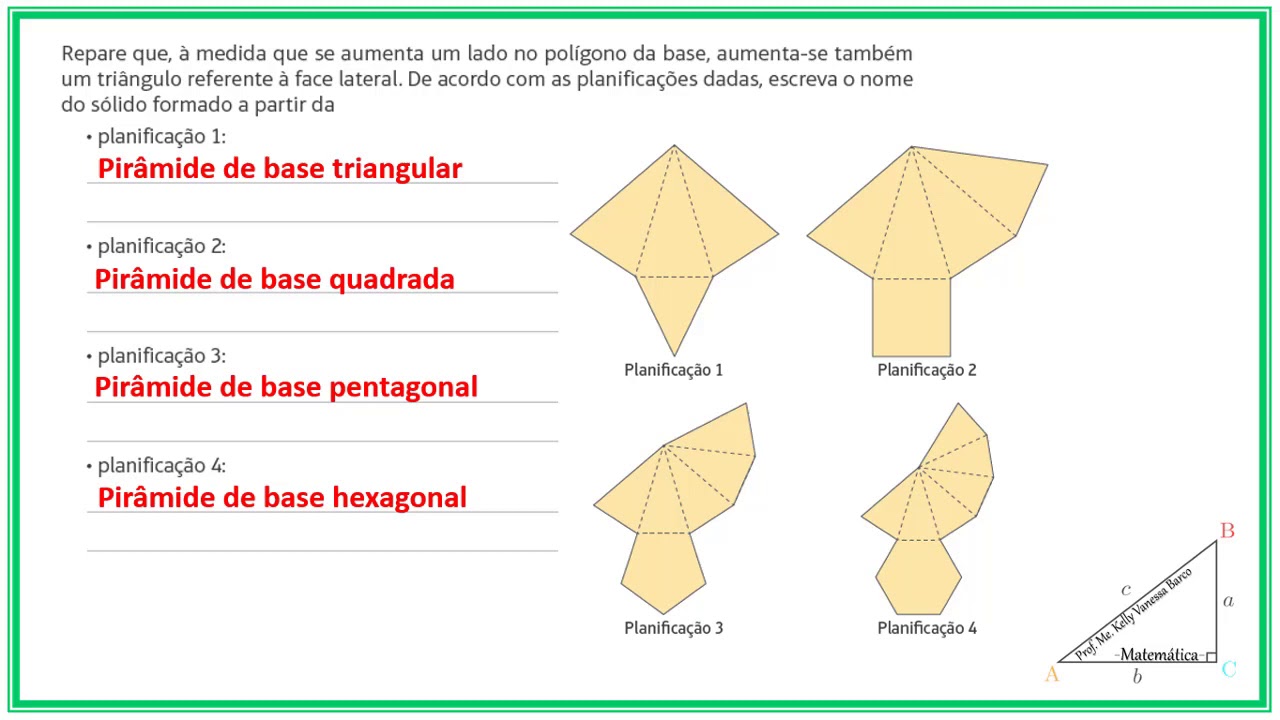

O conceito é simples: você pega uma pirâmide tridimensional e desenvolve todas as suas faces sobre um plano bidimensional, resultando num diagrama que mostra cada face conectada às suas vizinhas, com o polígono da base no centro e os triângulos laterais irradiando a partir dele. O problema é que a maioria das pessoas tenta desenhar isso sem calcular os comprimentos reais das arestas, e termina com faces deformadas que não fecham quando tentam montar o modelo. É a representação em superfície plana de todas as faces de uma pirâmide — a base poligonal e os triângulos laterais que convergem para o vértice. A diferença crucial entre uma planificação correta e uma que parece certa mas não funciona é o comprimento real das arestas. Em uma projeção ortográfica 2D, a aresta lateral parece mais curta do que realmente é. Isso acontece porque a aresta está inclinada em relação ao plano de projeção, então sua projeção sofre um encurtamento geométrico que só se resolve com mudança de plano ou rotação. Eu já vi gente colando planificações que pareciam visualmente aceitáveis e tentando montar o modelo em papelão, só para descobrir que as abas não se encontram porque os triângulos tinham dimensões erradas. A pirâmide ficava torto, com fendas visíveis nas arestas. A correção sempre foi a mesma: refazer os cálculos usando o comprimento verdadeiro de cada aresta lateral, nunca o comprimento projetado.

Como eu monto uma planificação passo a passo

Comece com as coordenadas 3D da sua pirâmide. Se você tem uma pirâmide de base quadrada com vértice no centro superior, anote as coordenadas exatas de cada vértice da base e do ápice. O primeiro cálculo obrigatório é a distância real entre o ápice e cada vértice da base — isso é o comprimento verdadeiro da aresta lateral. Para uma pirâmide regular de base quadrada com lado 10 cm e altura 12 cm, o comprimento da aresta lateral não é 12 cm. É a hipotenusa de um triângulo retângulo cujo cateto vertical é a altura da pirâmide (12) e cujo cateto horizontal é a metade da diagonal da base (102/2 7.07). O resultado é (144 + 50) 13.93 cm. Qualquer pessoa que usar 12 cm como medida do triângulo lateral vai ter uma planificação errada. Depois de ter os comprimentos reais, você desenha a base no plano. Para uma pirâmide de base quadrada, é um quadrado de 10 cm. Em seguida, você constrói cada triângulo lateral attaccado a um lado da base, usando como raio do compasso o comprimento verdadeiro da aresta lateral (13.93 cm nesse caso). Cada triângulo compartilha o lado da base com o quadrado central, e os dois lados iguais de cada triângulo são as arestas laterais.

Para pirâmides irregulares, onde cada face lateral é um triângulo com medidas diferentes, o processo é o mesmo mas exige que você calcule o comprimento verdadeiro de cada aresta lateral individualmente. Não adianta presumir simetria. Eu já perdi duas horas porque assumi que uma pirâmide de base retangular tinha todas as arestas laterais iguais. Elas não eram. Metade era diferente da outra metade.

Problema específico que eu encontrei e como resolvi

Trabalhando com uma pirâmide de base pentagonal irregular para um projeto de marcenaria, todos os ângulos da base eram diferentes e os comprimentos dos lados também. O método tradicional de usar o comprimento verdadeiro das arestas laterais funcionou, mas o desafio real era que os triângulos laterais se sobrepunham quando desenhei a planificação inteira de uma vez. O espaço no papel simplesmente não cabia. A solução foi abandonar a disposição radial clássica e adotar um esquema em cadeia: desenhei o primeiro triângulo conectado à base, depois o segundotriângulo conectado ao lado livre do primeiro, e assim por diante. Quando cheguei ao quinto triângulo, ele ainda se conectava corretamente ao último lado da base pentagonal. Isso exigiu menos área de papel e eliminou a ambiguidade de onde cada vértice do ápice deveria cair. Usei régua e transportador para verificar os ângulos de conexão entre cada par de triângulos adjacentes na cadeia, confirmando que a soma dos ângulos na base de cada triângulo lateral estava coerente com a geometria original.

Erros que todo mundo comete e como evitar

O erro mais comum é confundir a altura da pirâmide com o comprimento da aresta lateral. Eles são coisas completamente diferentes. A altura é a distância perpendicular da base ao ápice. O comprimento da aresta lateral é a distância direta do ápice a um vértice da base, e sempre é maior que a altura (exceto no caso degenerado onde o ápice está diretamente sobre um vértice da base, o que já não é mais uma pirâmide padrão). Outro erro frequente é esquecer que, em pirâmides de base regular, os triângulos laterais são isósceles, mas em pirâmides de base irregular eles podem ser escalenos. Não use o mesmo comprimento para todos os lados dos triângulos sem verificar. Cada combinação de aresta lateral e lado da base forma um triângulo distinto cujos três lados precisam ser calculados individualmente. Se você estiver usando software CAD, lembre-se de que a ferramenta de extrusão ou de criação de sólidos pode gerar a geometria 3D corretamente, mas a função de desenrolar (unfold) nem sempre produz medidas precisas para pirâmides irregulares. Eu testei três softwares diferentes e dois deles distorceram as faces laterais em 3 a 5 graus, o que parecia insignificante no digital mas resultava em abas que não encaixavam na montagem física. A saída confiável era sempre exportar as coordenadas 3D e calcular as distâncias manualmente, usando a fórmula da distância euclidiana entre pontos.

Quando a planificação tradicional não funciona

Pirâmides com bases muito complexas — como estrelas de oito pontas ou polígonos côncavos — geram planificações tão grandes e entrelaçadas que se tornam impraticáveis para fabricação manual. Nesses casos, a abordagem de dividir a superfície em triangulações menores (mesh decomposition) e planificar cada triângulo separadamente, tratando-os como peças individuais que depois são unidas por abas de cola, é mais eficiente. Isso é padrão na indústria de folheados metálicos e em prototipagem de design paramétrico. Se o seu objetivo é apenas entender a geometria para fins educacionais, o método manual com régua, compasso e papel é suficiente e mais didático. Se o objetivo é produção em escala ou fabricação, use modelagem 3D com salvamento de coordenadas e exportação para cortadora a laser. As duas abordagens produzem resultados radicalmente diferentes em termos de precisão e velocidade — a manual leva cerca de 40 minutos para uma pirâmide de base hexagonal regular, enquanto o fluxo digital leva cerca de 8 minutos após o modelo estar pronto.

Material mínimo necessário

Papel-cartão gramatura 250g para o modelo final, papel sulfite A3 para o rascunho inicial, compasso de pontas metálicas (o de plástico escorrega e dá margem de erro de 2 a 3 mm), transferidor de 360 graus, régua de aço de 30 cm, e uma calculadora científica. Se for trabalhar com pirâmides irregulares frequentemente, considere investir em um software gratuito como o GeoGebra 3D, que calcula automaticamente as distâncias entre pontos e permite visualizar a rotação para encontrar comprimentos verdadeiros sem fazer os cálculos à mão. A planificação em si não é difícil. O que torna difícil é a disciplina de calcular antes de desenhar e de verificar cada medida contra a geometria original. Quem pula essa etapa quase sempre volta para corrigir depois.
