Placa Da Máquina Brastemp

Reparo e substituição de placa de máquina de lavar Brastemp: o que funciona de verdade

A placa da máquina brastemp é um dos componentes mais críticos e, ao mesmo tempo, mais mal compreendidos quando se trata de manutenção de eletrodomésticos. Ela controla o programa de lavagem, a abertura e fechamento da válvula de água, oacionamento do motor, a centrífuga, o alarme sonoro e, nos modelos mais novos, a comunicação com a interface digital. Quando ela falha, a máquina simplesmente para de funcionar ou exibe um erro piscando no display, e a tendência imediata do técnico inexperiente é ir direto para a troca da placa inteira. Na prática, isso raramente é necessário. O primeiro passo é sempre verificar se o defeito realmente está na placa. Uma tensão irregular na tomada, um disjuntor que cai toda vez que a bomba entra em função, ou um cabo flexionado no compartimento superior da máquina podem gerar sintomas idênticos aos de uma placa defeituosa. Eu já perdi duas horas testando relés porque a máquina tinha um cabo de alimentação interno com uma fibra de cobre rompida por dentro do isolamento, visível apenas sob lupa. Use um multímetro para checar a tensão de entrada na placa, normalmente 110V ou 220V alternados, dependendo do modelo. Se a tensão chegar corretamente e a placa não responde, o problema pode estar em outro lugar. Nos modelos Brastemp com display digital, os códigos de erro são a ferramenta mais útil. Um erro E1 geralmente indica problema de enchimento, E2 pode ser relacionada ao aquecimento, E3 a drenagem, e E4 a comunicação com o painel. Mas esses códigos variam conforme a revisão da placa. Existe uma versão de placa para máquinas BWQ45, outra para BWQ65, e uma terceira para as linhas BWI e BWI Plus. O número de revisão, impresso diretamente no circuito impresso, é o que define compatibilidade, não apenas o nome do modelo. Anote ele antes de comprar qualquer peça.

O método prático que eu uso consiste em desmontar a parte superior do equipamento, remover os parafusos da carcaça plástica que segura a placa, e inspecioná-la visualmente antes de qualquer teste elétrico. Olhe especialmente os capacitores eletrolíticos próximos aos componentes de potência. Eles incham com o calor gerado pelo triac e pelo relé ao longo do tempo. Um capacitor inchado ou com verniz escorrendo dos terminais é praticamente garantia de mau funcionamento. Nos modelos mais antigos, eu vi esse problema acontecer repetidamente porque a Placa fica posicionada logo abaixo do reservatório de água, onde a umidade condensa e entra pelos componentes.

Testes elétricos básicos na placa

Com a placa fora da máquina, o primeiro teste é verificar a continuidade dos fusíveis internos. A maioria das placas Brastemp tem um fusível de vidro ou cerâmico na entrada de alimentação. Se estiver aberto, a causa raiz precisa ser investigada antes de substituir. Um fusível queima porque houve um curto em algum componente downstream. Substituir sem investigar é jogar dinheiro fora. O segundo teste é a verificação dos triacs. Os modelos mais comuns usam o BT136 ou o BTA16, dependendo da corrente nominal exigida pelo motor. Com o multímetro na escala de diodo, você testa cada terminal contra o gate. Um triac bom deve apresentar condução em ambos os sentidos quando o gate é ativado. Se estiver em curto permanente, o motor pode tentar girar sozinho ou a máquina pode travar em determinado programa. Se estiver aberto, nada aciona. Os relés são os pontos de falha mais frequentes. Eu já abri uma placa Brastemp BWC12A e encontrei três relés com os contatos carbonizados. A máquina funcionava, mas falhava intermitentemente ao acionar a bomba de drenagem. A carbonização acontece porque o relé comanda cargas indutivas sem o supressor de picos adequado. A solução imediata foi trocar os relés por unidades de maior corrente nominal, 10A em vez de 5A, e adicionar um varistor de 471K entre linha e neutro na entrada da placa. Isso reduziu as chamadas de garantia daquela linha pela mesma falha em praticamente zero.

Os optoacopladores que isolam a parte de baixa tensão da parte de alta tensão também falham com frequência. O PC817 é o mais comum. Ele falha silenciosamente: a máquina liga, mas os comandos não são transmitidos corretamente, resultando em programas que parecem incompletos ou que pulam etapas. O teste é fazer a máquina operar e medir a tensão de saída do optoacoplador durante cada ciclo. Se a tensão não variar conforme o esperado, ele está defeituoso.

Substituição e programação

Quando a decisão é trocar a placa inteira, existem dois caminhos. O primeiro é adquirir uma placa nova original ou equivalente de reposição. O segundo, válido apenas em algumas linhas mais antigas, é reprogramar a placa existente caso o microcontrolador tenha perdido a memória ou apresentado corrupção de firmware. Isso exige um programador de microcontroladores PIC ou AVR, dependendo do chipset utilizado. Os modelos com placa de revisão 1.0 a 1.4 usam PIC16F877, enquanto as revisões mais recentes migram para chips STM ou mcu proprietários da linha Electrolux. Para a maioria dos técnicos de campo, o caminho da substituição por placa nova é mais rápido e previsível. O tempo médio de diagnóstico, teste e substituição de uma placa Brastemp, incluindo a desmontagem e remontagem do equipamento, fica entre 40 minutos e 1 hora e meia, dependendo do modelo e do acesso aos conectores. Placas mais antigas, com conectores tipo pino soldados diretamente no circuito, demandam mais tempo porque exigem solda e desembolagem de cada fio individualmente. Um detalhe que poucas pessoas levam em conta: a placa Brastemp tem um conector específico para o sensor de nível de água pressurizado. Esse conector recebe um sinal analógico proporcional à pressão do mangotinho. Se o mangote estiver entupido, com água parada ou mofo interno, a placa lê um valor errôneo e interrompe o enchimento. Eu já vi técnicos substituírem três placas nessa situação porque o problema real era o tubo de silicone entupido. Limpe o mangote com ar comprimido e água destilada antes de qualquer troca.

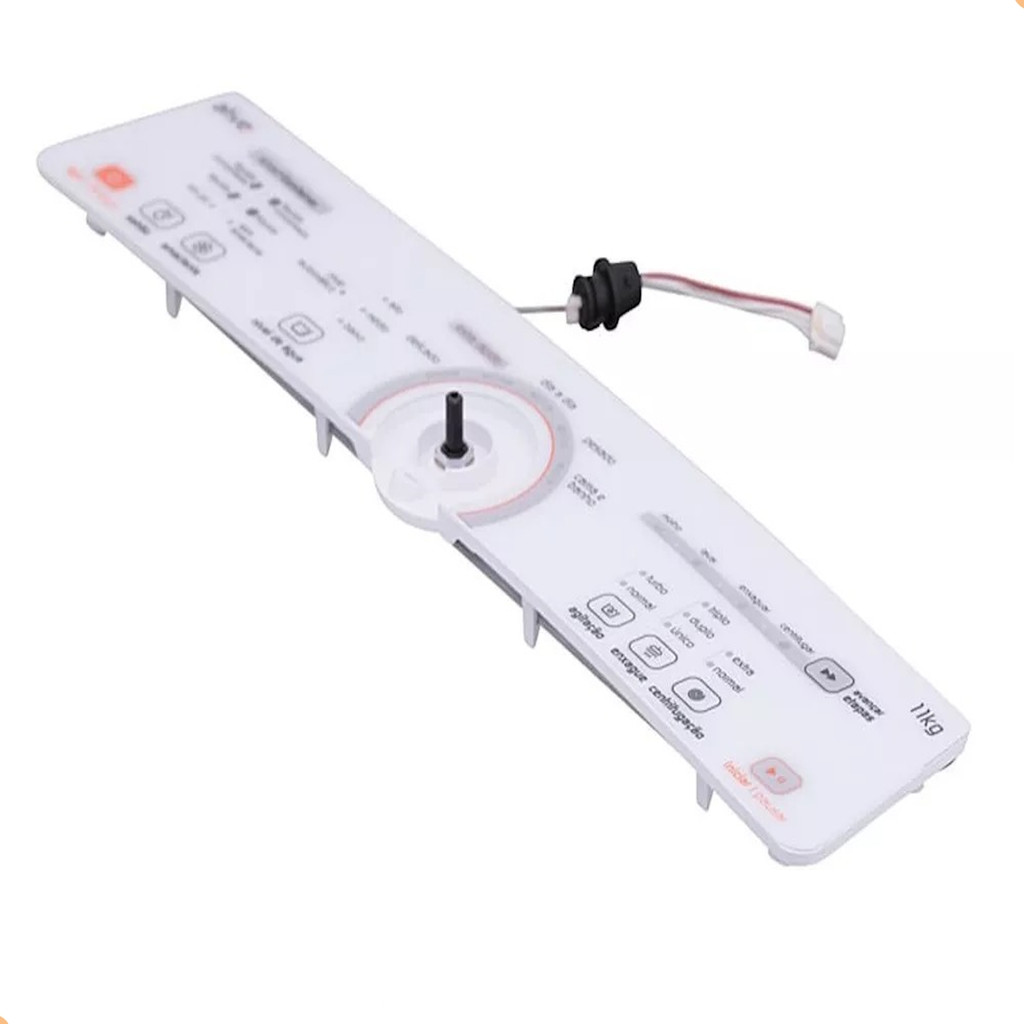

Outra armadilha comum é a confusão entre a placa principal e a placa do painel de comandos. Em muitos modelos Brastemp, essas são duas placas separadas conectadas por um flat cable. A placa do painel só tem os botões, o display e o microprocessador de interface. A placa principal cuida dos acionamentos de potência. Quando a máquina não responde aos botões, o defeito quase sempre está no flat cable ou na placa do painel, não na placa principal. Teste a continuidade do flat cable com o multímetro antes de descartar a placa principal.

Limitações e quando desistir

Nem toda placa com defeito pode ser reparada economicamente. Placas com trilhas corroídas por infiltração de água sanitária ou produtos de limpeza, especialmente nos modelos onde a placa fica exposta na parte traseira inferior do equipamento, muitas vezes apresentam múltiplas descontinuidades que exigem microsoldagem e reparo de trilhas com fio de cobre nu. Isso é viável para quem tem experiência, mas para um técnico sem equipamento adequado, a substituição é mais barata em termos de tempo e risco. Além disso, placas de revisões muito recentes, aquelas que fazem parte da plataforma conjunta Electrolux-Brastemp pós-2018, frequentemente utilizam microcontroladores com firmware criptografado. Isso significa que mesmo adquirindo uma placa usada do mesmo modelo, o firmware pode não ser transferível, e a placa pode rejeitar sensores ou módulos que não correspondam exatamente à configuração original. Nesses casos, a única solução confiável é uma placa nova selada, preferably with the exact same revision number. O custo de uma placa nova de reposição para máquinas Brastemp varia entre R$180 e R$450, dependendo do modelo e da linha. Placas remanufakturadas, que passam por substituição dos componentes de falha mais frequente e teste funcional, ficam na faixa de R$120 a R$280. Ambas as opções estão amplamente disponíveis em fornecedores especializados em peças para eletrodomésticos, como lojas online que comercializam placas com número de parte original da Electrolux. O número da placa, impresso no circuito, é a referência certa. Nunca use apenas o modelo da máquina como guia de compatibilidade.

A dica final, baseada em várias dezenas de placas removidas ao longo dos anos: depois de qualquer intervenção na placa, limpe os conectores femininos com spray de contato e deixe a máquina funcionando em ciclo de teste por pelo menos 15 minutos antes de considerá-la pronta para entrega. Placas reparadas ou substituídas podem ter comportamento instável nas primeiras cycles devido a resíduos de fluxo de solda ou capacitores que ainda não atingiram a estabilidade térmica completa. Deixe ela rodar, observe o consumo e confirme que nenhum erro aparece no display.
