Montando e diagnosticando placa mae e componentes: o que realmente funciona

Vou direto ao ponto. Se você já tentou montar um PC do zero ou está lidando com uma placa-mãe que não dá vídeo, sabe que a coisa é mais burocrática do que parece. A placa-mãe é só uma peça do sistema. Os componentes em volta — processador, memória, fonte, armazenamento — precisam conversar entre si, e quando algum deles falha, o diagnóstico vira um quebra-cabeça. Eu montei dezenas de PCs, tanto para uso doméstico quanto para estações de trabalho com carregamento de modelos de IA. O problema mais chatinho que eu enfrentei recently foi com uma placa-mãe B660 que bootava normalmente com memórias DDR4, mas travava assim que eu ativava o XMP de uma kit de 3600MHz. O sintoma era estranho: a BIOS reconhecia as memórias, mas o Windows chegava à tela de login e congelava. Depois de testar slot por slot, percebi que o chipset tinha um limitação térmica silenciosa — o sensor de VRM disparava e entrava em proteção. A solução foi limitar o perfil XMP para 3200MHz na BIOS e adicionar um dissipador passivo no chipset. Não é lindo, mas funciona há meses. Esse tipo de coisa mostra que montar e diagnosticar placa mae e componentes não é só conectar os cabos e esperar funcionar. Tem lógica por trás.

O que é uma placa-mãe e como ela se conecta aos componentes

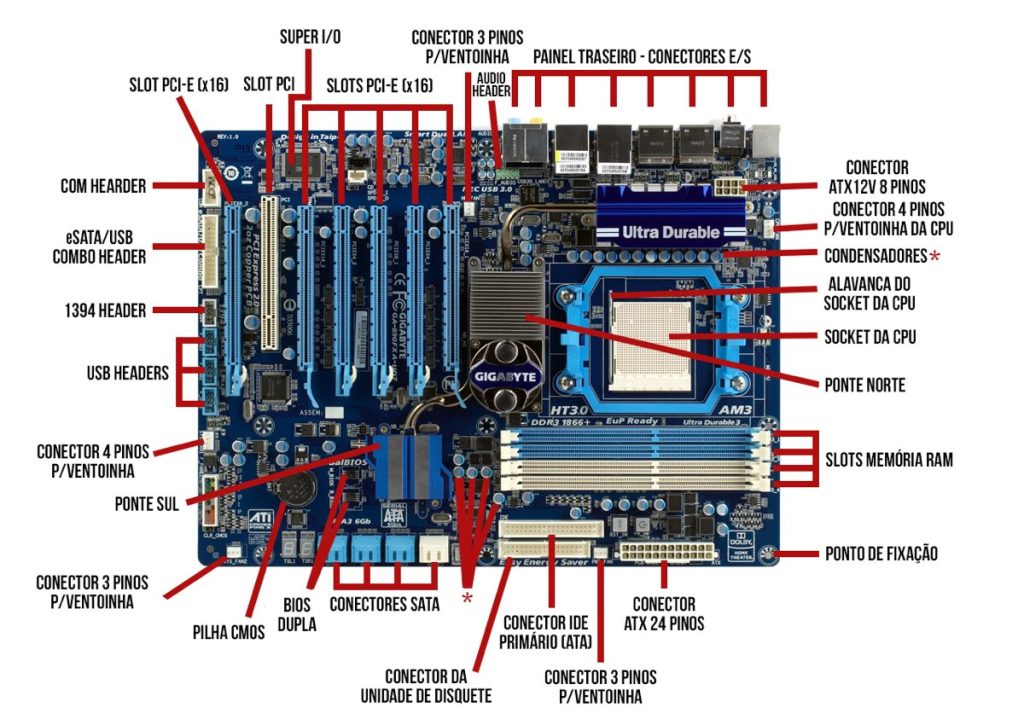

A placa-mãe é o circuito principal que interliga todos os componentes. Ela tem um soquete compatível com o processador, slots DIMM para memória RAM, slots PCIe para placas de expansão, conectores SATA ou M.2 para armazenamento, e uma série de controladores integrados no chipset. Fora isso, ela distribui energia vinda da fonte ATX, filtra ruído, e comunica dados entre tudo. Quando você compra uma placa-mãe, a primeira coisa que deve verificar é a compatibilidade de socket. AMD usa AM4, AM5, TR4, SPT. Intel usa LGA1700, LGA1200, LGA2066, entre outros. Só porque o processador cabe no soquete não quer dizer que a placa-mãe vai suportá-lo nativamente — existem revisões de stepping e versões de BIOS que precisam ser atualizadas antes do primeiro boot. Outro detalhe importante é o formato. ATX padrão tem 305x244mm. Micro-ATX é 244x244mm. Mini-ITX é 170x170mm. Caixas compatíveis com ATX também aceitam formatos menores, mas o contrário nem sempre é verdade. Antes de comprar qualquer coisa, meça o espaço disponível e verifique o layout interno da gabinete.

Componentes essenciais e como escolhê-los

O processador, também chamado de CPU, é o cérebro. Para uso geral, um Ryzen 5 ou Core i5 atual é suficiente. Para tarefas pesadas como renderização ou treinamento de modelos, Ryzen 9 ou Core i9 fazem mais sentido, desde que a placa-mãe tenha VRM robusto e boa ventilação. A memória RAM precisa ser compatível com a placa-mãe. DDR4 e DDR5 não são intercambiáveis. A velocidade e os timings importam, mas o importante é usar dois pentes para ativar o dual channel. Um único pente de 16GB é pior do que dois de 8GB na maioria dos cenários. O armazenamento hoje em dia é predominantemente NVMe M.2. drives SATA ainda existem, mas o M.2 PCIe 4.0 ou 5.0 é muito mais rápido. Verifique se a placa-mãe tem slots M.2 disponíveis e se eles compartilham lanes com os slots PCIe — algumas placas desabilitam portas quando você enche tudo.

A fonte de alimentação é crítica. Um bom modelo de 550W a 850W com certificação 80 Plus Gold costuma cobrir a maioria dos builds. Marcas como Seasonic, Corsair, e be quiet são confiáveis. Fontes genéricas de 500W custam barato, mas podem estragar componentes caros se falharem. O cooler do processador também merece atenção. Se o CPU vier com dissipador básico, serve para uso leve. Para overclock ou carga sustentada, invista em um air cooler decente ou um AIO de 240mm no mínimo.

Instalação passo a passo

Antes de começar, desmonte a estática tocando em algo metálico. Trabalhe em uma superfície limpa e seca. Remova a placa-mãe da caixa antiestática e coloque-a sobre a própria caixa ou uma superfície não condutiva. Primeiro, instale o processador. Alinhe o triângulo dourado no canto do chip com o marcador no soquete. Deixe cair suavemente — não force. Trave a alavanca depois. Depois, instale a RAM. Nos slots corretos para dual channel, geralmente A2 e B2. Pressione até ouvir o clique dos travamentos laterais.

Se for usar NVMe, retire o parafuso do slot M.2 na placa-mãe, insira o drive em ângulo de 30 graus, pressione para baixo e fixe com o parafuso. Aplique a thermal pad se o drive vier sem dissipador integrado. Instale o I/O shield na traseira do gabinete se a placa-mãe não vier com um embutido. Posicione a placa-mãe nos standoffs e aparafuse nos quatro cantos, sem apertar demais. Conecte o cabo ATX de 24 pinos na placa-mãe e o cabo EPS de 8 pinos próximo ao soquete do processador. Conecte também os cabos de front panel do gabinete — LED de power, reset, LED HD, e speaker. Essa parte é a mais chata porque cada fabricante coloca os pinos de forma diferente. Consulte o manual da placa-mãe.

Instale a fonte no gabinete, organize os cabos com abraçadeiras, e conecte os cabos PCIe de 6+2 pinos nas placas de vídeo se houver. Por fim, conecte o cabo de força da tomada e ligue a fonte. Pressione o botão de power no gabinete. Se tudo estiver correto, os ventiladores vão girar e o LED da placa-mãe vai acender.

Diagnóstico de problemas comuns

Se a placa não der vídeo, verifique primeiro se a memória está bem encaixada. Remova e insira novamente. Teste com um pente por vez em slots diferentes. Às vezes um único pente defeituoso ou um slot sujo pode impedir o boot. Se o sistema trava aleatoriamente, considere memória defeituosa ou aquecimento excessivo. Rode um teste de memória com MemTest86 por pelo menos quatro horas. Verifique também as temperaturas com HWInfo ou EquoHeat. Se o problema for de conectividade de rede, reinstale os drivers do chipset e verifique se o BIOS está atualizado. Placas Realtek têm problemas conhecidos de compatibilidade com Windows 11 em algumas revisiones.

Se o NVMe não for reconhecido, verifique se o slot está sendo usado corretamente. Algumas placas exigem a instalação de uma placa de vídeo para reconhecer drives M.2. Atualize a BIOS e verifique as configurações de AHCI vs RAID no setup.

Limitações e quando desistir

Nem tudo se resolve com update de BIOS ou troca de memória. Placas-mãe baratas de 300 reais raramente aguentam processadores de 125W TDP. O VRM vai aquecer e entrar em throttling, mesmo com bom fluxo de ar. Se o objetivo é construir uma máquina estável sob carga, invista em uma placa com VRM de pelo menos 12 fases e dissipadores adequados. Fontes genéricas são outra armadilha. Elas podem ligar o PC, mas sob carga alta entregam voltagem instável, o que corrompe arquivos e estraga SSDs com o tempo. Não economize aqui. Se a placa-mãe queimou fisicamente — cheiro de queimado, manchas escuras, capacidade de fusível rompida — não tente consertar. Substitua. O risco de danificar outros componentes é real.

Downloads e recursos úteis

Para atualizações de BIOS, acesse o site do fabricante da placa-mãe. Use sempre a versão mais recente, exceto se a atual resolver um problema específico que você tem. Baixe também os drivers do chipset, que são frequentemente negligenciados. Ferramentas de diagnóstico gratuitas incluem MemTest86 para memória, CrystalDiskInfo para saúde de SSDs, HWInfo para sensores, e Prime95 para stress test de CPU. Essas ferramentas estão disponíveis para download direto nos sites oficiais dos desenvolvedores. Manuais técnicos em PDF costumam ter as tabelas de compatibilidade de CPU, configuração de jumper, e pinout dos conectores de front panel. Sempre salve uma cópia antes de montar, especialmente se o site do fabricante remover o produto da página.

Montar e diagnosticar placa mae e componentes exige paciência e método. Erros comuns são conectar cabos de potência invertidos, apertar parafusos demais, e ignorar a compatibilidade de lista de CPUs suportadas. Um build bem feito roda silenciosamente por anos. Um build mal feito gera dor de cabeça todo dia.
