Planificação De Sólidos Geométricos Para Montar

O que é, na prática

Planificação de sólidos geométricos para montar é simplesmente o processo de desenhar as faces de um sólido tridimensional em um plano, com as abas de colagem necessárias, para que alguém possa recortar, dobrar e formar o sólido original. Não tem mistério. A maioria dos materiais educativos vende figuras bonitas com cores e labels, mas na hora de construir algo que não amasse ou empenasse, a coisa muda. Já vi gente gastar três horas tentando colar um icosaedro com abas minúsculas e cola branca comum, só para descobrir depois que o erro estava no ângulo de dobra, não na cola.

Planificação de sólidos geométricos para montar: o básico técnico

Cada face do sólido se torna um polígono regular ou irregrular no plano. As abas ficam nas arestas que precisam ser coladas para manter a estrutura unida. O padrão mais comum é uma aba em cada quarta aresta, mas isso depende do sólido e do método de desenvolvimento usado. Os métodos tradicionais são: Método de expansão radial: você escolhe uma face como base e "abre" as faces vizinhas ao redor dela, como pétalas de flor. Funciona bem para sólidos com simetria alta, como o cubo e o tetraedro. Para sólidos mais complexos, como o dodecaedro, as abas podem se sobrepor no papel e exigir replanejamento manual.

Método de faixa (ou fita): você dispõem as faces em uma sequência linear ou em Z, conectando-as por arestas comuns. É mais previsível para impressão, mas os ângulos de dobra precisam ser marcados com precisão, senão o sólido não fecha. Desenvolvimento por projeção ortogonal: mais técnico, usado quando se precisa de precisão industrial. Você projeta cada face em um plano de desenvolvimento separado. Raramente necessário para modelismo educacional, mas é o que garante que um sólido como um icosaedro truncated feche perfeitamente sem gaps.

Como fazer você mesmo

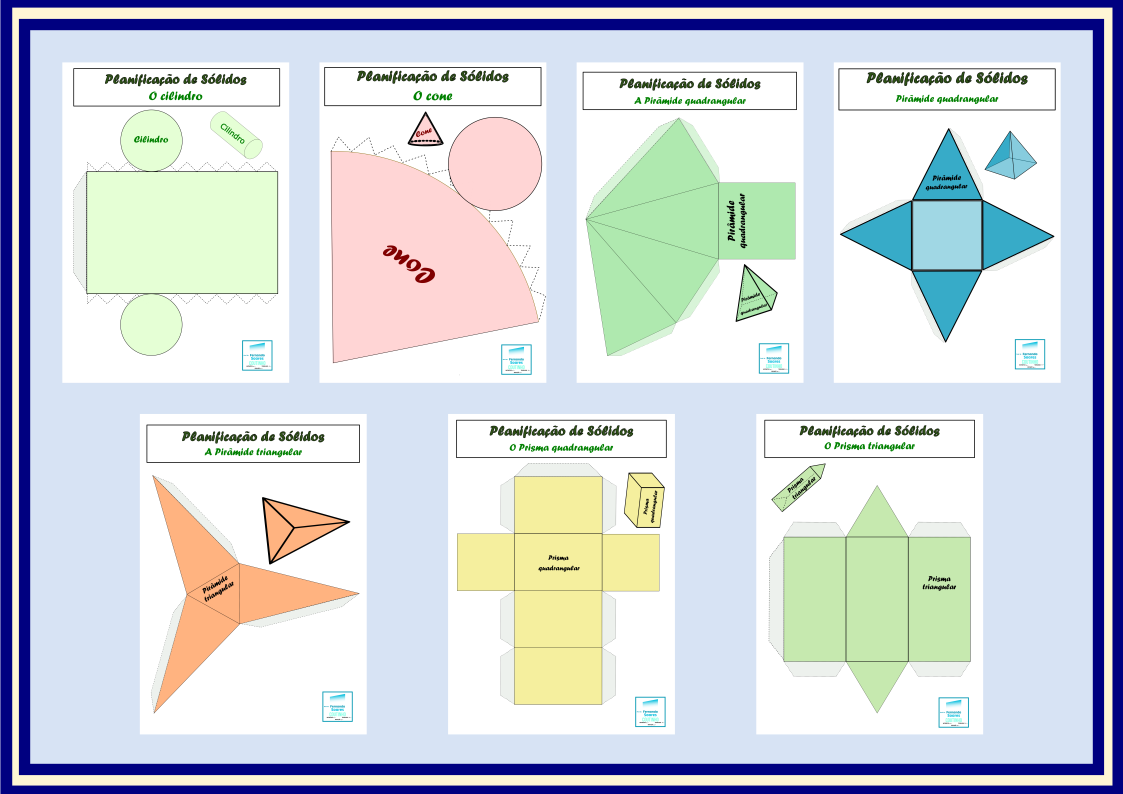

O caminho mais direto hoje é usar software gratuito. O PolyNet, disponível online, gera planificações automáticas de qualquer poliedro platônico ou arquimediano. Você escolhe o sólido, define o tamanho da aresta em milímetros, e ele exporta um PDF com todas as abas já posicionadas. Leva uns dez segundos. Se você quer controlar o layout — por exemplo, encaixar várias planificações numa mesma folha A4 para economizar papel —, o GeoGebra 3D permite exportar planificações vetoriais em SVG. Aí você abre no Inkscape e reposiciona como quiser. Para sólidos que não são poliedros regulares, como um cilindro ou cone, a thing é diferente. O cilindro vira um retângulo com dois círculos. O cone vira um setor circular cujo raio é a geratriz e cujo arco tem comprimento igual à circunferência da base. A relação é: ângulo do setor = (raio_da_base / geratriz) × 360 graus. Se você errar esse cálculo, o cone vai ter sobreposição ou lacuna na montagem.

Problema real que eu encontrei

Estava preparando um set de planificações para aulas de geometria com alunos do ensino médio. O desafio era um octaedro regular com aresta de 5 cm. O gerador automático que eu usava produzia uma planificação com quatro triângulos formando um losango central e mais dois triângulos laterais para as abas. Visualmente parecia correto. Mas na montagem, o sólido fechava com um gap de aproximadamente 2 mm em uma das arestas. O problema não era o gerador — era o papel. Eu estava usando papel sulfite 75g. Quando a cola penetra nesse tipo de papel, ele amacia e dilata levemente durante a dobra. Com quatro abas coladas sequencialmente, o erro se acumulava e o sólido não fechava. A solução foi simples: papel cartão 250g e colar todas as abas de uma vez, sem esperar secagem intermediária. O papel mais grosso não deforma tanto e mantém a geometria. Também marquei as linhas de dobra com uma régua metálica e uma Caneta Bic sem tinta, fazendo apenas uma linha guia sem perfurar o papel. Isso garante uma dobra precisa sem rasgar a fibra.

Erros comuns que ninguém mentiona

Abas demais ou de menos: muitos geradores automáticos colocam abas em todas as arestas externas. Isso é inútil e prejudicial. Você só precisa de abas nas arestas que serão coladas para fechar o sólido. Para um cubo, três abas são suficientes. Mais do que isso só dificulta o manuseio e ocupa espaço desnecessário no papel. Esquecer a espessura do material: se você está usando papel grosso ou cartão, as abas precisam ser ligeiramente menores do que o calculado teoricamente, porque o material tem espessura e isso altera o ponto de dobra efetivo. Em geral, subtrair 0,5 mm da largura da aba para papel acima de 150g resolve. Confundir planificação com visualização 3D: olhar um sólido em 3D girando na tela não treina seu cérebro para entender como ele se desenvolve no plano. A lacuna entre ver e desenhar é real. Eu recomendo que o aluno desenho pelo menos três planificações diferentes para o mesmo sólido, usando métodos distintos. Isso quebra a ilusão de que existe "a" planificação correta.

Limitações que todo mundo esconde

Planificação de sólidos geométricos para montar funciona muito bem para poliedros convexos regulares e semiregulares. Para superfícies curvas complexas — como um toro ou uma superfície minimalista — o conceito de planificação exata não existe. Você só consegue aproximações, e o erro geométrico cresce conforme a curvatura gaussiana do sólido aumenta. Outro problema prático: escala. Sólidos com arestas menores que 1 cm ficam praticamente impossíveis de montar manualmente. As abas são tão pequenas que a cola vira um problema de precisão cirúrgica, não de colagem. Se precisar de peças pequenas, imprima em escala 2x e reduza depois com corte a laser, ou aceite que vai levar uma hora para montar algo de 2 cm. Também é importante saber quando não usar planificação. Se o objetivo é apenas visualizar a estrutura interna de um sólido composto, um modelo 3D interativo no GeoGebra ou no Tinkercad é mais eficiente. A planificação física é superior quando o aprendizado exige tato, paciência e compreensão espacial ativa, mas é overkill para quem só precisa ver a forma de um ângulo diedro.

Recursos úteis

Para gerar planificações rapidamente: Papiermodel.de — coleção enorme de planificações gratuitas em PDF, organizadas por tipo de sólido. Os modelos são profissionais, com abas dimensionadas corretamente e papel recomendado indicado. Baixe, imprima em 160g e monte. Nets4you.com — gerador online onde você digita o número de faces e o tipo de polígono, e ele monta a planificação. Mais tosco que o anterior, mas funcional para sólidos platônicos.

Para quem quer criar do zero: Blender com o add-on "3D Print Toolbox" permite exportar superfícies de malha como SVGs individuais, que podem ser remontadas manualmente. é maior curvas de aprendizado, mas o controle é total. Você pode ajustar cada aba, reposicionar faces, e corrigir problemas de sobreposição que geradores automáticos ignoram. Existem ainda aplicativos mobile como Geometry Pad e Net Builder que geram planificações em tempo real no tablet, útil para presentation em sala de aula. A precisão é boa o suficiente para fins educacionais, mas não para modelismo de alta qualidade devido à resolução da tela e à falta de ferramentas de medição integradas.

Um detalhe que faz diferença

Antes de colar, passe uma linha de dobras com uma régua e uma caneta tinteiro vazia ou um estilete sem lâmina afiada. Não precisa marcar profundamente — apenas comprimir as fibras do papel ao longo da linha de dobra. Isso faz a dobra acontecer exatamente onde você quer, e não 2 mm para cá ou para lá. Em peças grandes, como um cubo de 10 cm de aresta, isso reduz o tempo de ajuste em cerca de 70%, porque você não precisa ficar testando e retry-colando para acertar o alinhamento. Use cola PVA de caneta, não cola em bastão. A cola em bastão escorrega, não fixa as abas firmemente, e o sólido desmonta com o manuseio normal. Cola PVA de caneta é controlável, seca rápido o suficiente para você seguir montando, e cria uma junta rígida que mantém o ângulo diedro correto. Se estiver montando vários sólidos iguais para uma coleção ou para uso em sala de aula, considere laminar cada peça após a montagem. Isso protege a estrutura e permite que os alunos manipulem sem danificar as arestas coladas. Uma laminateadora a frio de 12 cm de largura custa cerca de R$ 80 e dura anos.
