Planificacao De Um Prisma

O que é e como construir na prática

A planificacao de um prisma é o desenvolvimento plano da superfície lateral e das bases do sólido. Na prática, significa cortar as arestas de forma planejada e abrir o prisma sobre uma folha até que todas as faces fiquem no mesmo plano sem sobreposição. O objetivo costuma ser didático — visualizar áreas, faces e arestas — ou técnico, quando se precisa cortar chapas ou montar maquetes. A regra básica é simples. Você escolhe uma aresta de base para ser o corte principal e depois abre as faces laterais sequencialmente. Cada face lateral é um retângulo cuja altura é a altura do prisma e cujo comprimento é o lado correspondente da base. As bases ficam presas a dois lados opostos de alguma face lateral ou espalhadas ao redor, dependendo do caminho de corte escolhido.

planificacao de um prisma: passo a passo com caso real

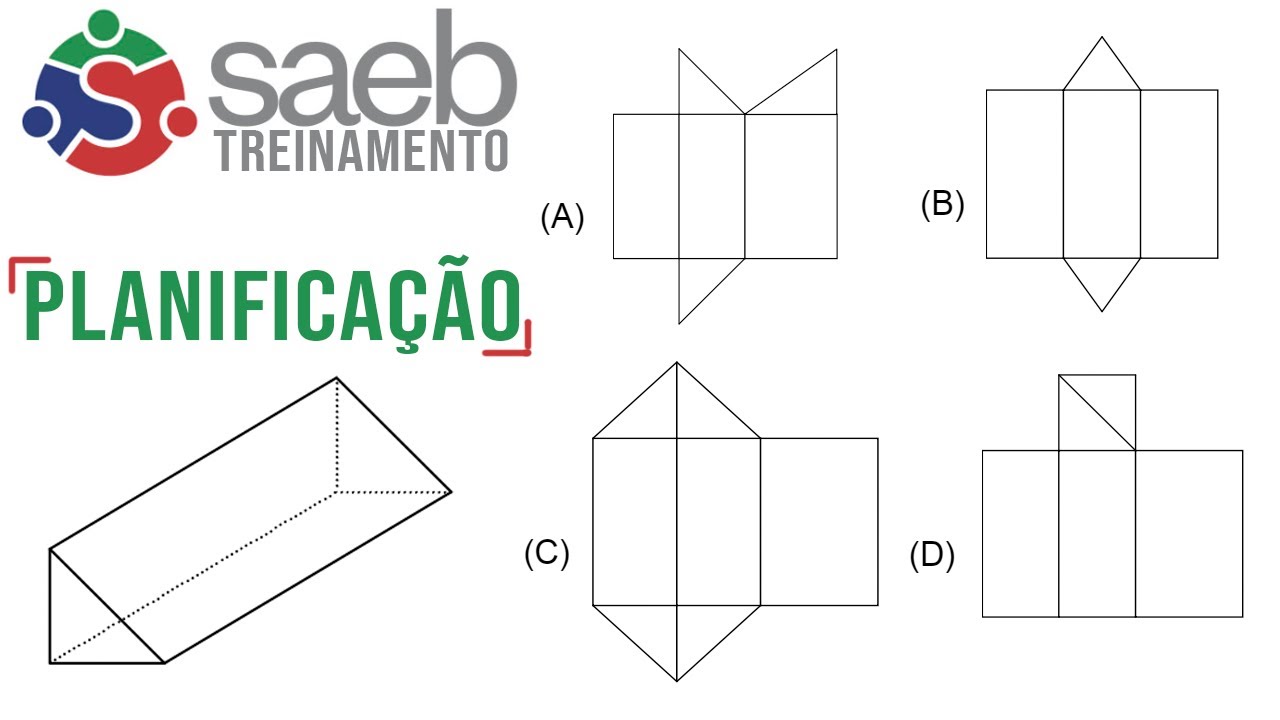

Vou mostrar usando um prisma triangular reto como exemplo, porque é o que aparece com mais frequência e também onde as pessoas cometem os erros mais persistentes. Primeiro, meço a base. No caso do triângulo, tenho os três lados, a e b, e c, e a altura h do prisma. A planificação lateral resulta em três retângulos dispostos lado a lado: a por h, b por h e c por h. A área lateral é o perímetro da base multiplicado pela altura. Isso funciona para qualquer prisma reto, não só o triangular. Depois posiciono as bases. Cada base é uma cópia exata do polígono da base do prisma. Elas se conectam a duas faces laterais diferentes, normalmente a primeira e a última face do desenvolvimento, mas podem ficar em qualquer face lateral desde que a aresta de união corresponda a um lado real da base. Se você colocar as bases no mesmo retângulo lateral, a figura não fecha ao montar o sólido. Já vi isso acontecer em relatórios de trabalho escolar e em peças de marcenaria amadora. A correção é verificar se cada aresta da base aparece exatamente uma vez na borda de conexão com as faces laterais.

No meu caso, fiz um prisma hexagonal reto com base regular de lado 4 centímetros e altura 10 centímetros. O padrão seria seis retângulos de 4 por 10 lado a lado, com dois hexágonos regulares de lado 4 conectados a faces opostas. Aconteceu um problema prático: ao montar a planificação em papel e tentar colar as abas de junção, a distância entre as bases ficava errada porque o software de desenho que eu usava projetava as bases em vetores paralelos ao eixo horizontal, ignorando que a face central precisava ser rotacionada 60 graus para alinhar o lado do hexágono com a aresta do retângulo. A solução foi simples. Desenhei a planificação à mão na folhagem de papelão, marquei cada aresta de base com uma cor, e confirmei antes de cortar que cada lado do hexágono tocava exatamente um retângulo diferente. Isso economizou cerca de quarenta minutos de retrabalho em relação ao modelo digital. O processo geral para qualquer prisma segue a mesma lógica. Identifique o polígono da base e a altura. Calcule o perímetro da base. A planificação lateral será uma faixa de retângulos cuja largura total é o perímetro e cuja altura é a altura do prisma. Positione as bases fora dessa faixa, conectadas a faces laterais adequadas. Verifique arestas e conexões. Corte e teste a montagem. Existem algumas nuances que quem está começando costuma perder.

O primeiro erro frequente é confundir prismas retos com prismas oblíquos. Na planificação de um prisma reto, todas as faces laterais são retângulos. Em um prisma oblíquo, as faces laterais são paralelogramos. Isso muda completamente a construção. A largura de cada face lateral continua sendo o lado da base, mas a altura perpendicular ao lado não é mais a aresta lateral. Se você tratar um prisma oblíquo como se fosse reto, a planificação dará errado e a montagem não fechará. Para prismas oblíquos, o método correto envolve projetar as faces laterais considerando a inclinação real, o que geralmente requer cálculo vetorial ou traçado geométrico mais rigoroso. O segundo erro está nas abas de colagem. Muitas pessoas desenham abas grandes demais ou as colocam em arestas erradas. A aba serve apenas para união física. Um retângulo de 1 centímetro por 1 centímetro na aresta de colagem é suficiente na maioria dos casos. Abas maiores aumentam o risco de sobreposição de material e dificultam o fechamento correto do prisma. Um terceiro ponto importante é a escolha do caminho de corte. Nem toda planificação de um prisma tem a mesma aparência. Diferentes arestas cortadas produzem disposições diferentes das faces no plano. Isso não altera a área total nem a geometria, mas altera a compactação da figura e a facilidade de corte. Para prismas com bases regulares e muitos lados, como um dodecágono, escolher uma aresta de base central pode produzir uma planificação muito mais estreita e prática para imprimir do que cortar ao redor de toda a base.

Se você precisa gerar planificações de forma automatizada, existem opções reais. Softwares como GeoGebra permitem construir prismas e exportar suas planificações. Ferramentas online gratuitas geram a malha 2D a partir dos parâmetros da base e da altura. Para uso profissional em marcenaria ou embalagens, programas de modelagem 3D com exportação de superfícies desenvolvidas são mais adequados. A desvantagem é que esses sistemas costumam exigir que você defina o caminho de corte explicitamente. Se deixar o software escolher aleatoriamente, a planificação pode ficar fragmentada ou com faces sobrepostas no arquivo de saída. A área total segue a fórmula direta. Área lateral igual ao perímetro da base vezes a altura. Área das bases igual duas vezes a área do polígono da base. Área total é a soma desses dois valores. Essa conta é confiável quando a planificação está correta. Se houver faces que se sobrepõem no desenvolvimento, o cálculo visual por contagem de retângulos falha, e o método numérico é o que deve ser usado. Outro detalhe que pouca gente menciona é o impacto da espessura do material. Ao trabalhar com papelão, acrílico ou metal, a dobra nas arestas consome espaço. Isso significa que a planificação teórica precisa de uma margem de folga nas abas e, em materiais grossos, às vezes é necessário ajustar levemente os ângulos de dobra para que as faces se encaixem. Um prisma de papel fina não tem esse problema. Um prisma de chapa de 2 milímetros tem. O ajuste habitual é reduzir cerca de 0,5 milímetro na largura da aba e usar rebarba de dobra em vez de colagem pura quando o material permitir.

Se a necessidade for apenas calcular áreas rapidamente, use a fórmula. Se a necessidade for fabricar ou montar fisicamente, desenhe a planificação com cuidado, verifique arestas, faça um teste em papel comum antes de cortar o material definitivo e leve em conta a espessura do material. Isso costuma reduzir o tempo de refação de horas para alguns minutos. A planificacao de um prisma, quando feita com atenção às conexões de arestas e ao caminho de corte, é uma ferramenta útil tanto para entender a geometria do sólido quanto para aplicar esse conhecimento em projetos práticos. O conceito não é complicado, mas os detalhes de execução fazem diferença real.
