Planificação do Prisma Pentagonal — Guia Prático

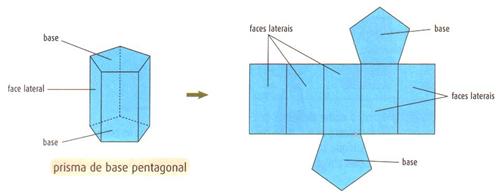

O prisma pentagonal tem 7 faces: 2 pentágonos iguais nas bases e 5 retângulos laterais. A planificação é só um arranjo plano que, ao dobrar nas arestas certas, reconstrói o sólido. O formato padrão que eu uso na prática é uma faixa de 5 retângulos lado a lado, com um pentágono ligado à face superior de um retângulo central e o outro ligado à face inferior de outro retângulo da sequência. Qualquer outra disposição que conecte todas as faces sem sobreposição também funciona, desde que as bordas de colagem estejam corretas. Comece desenhando os retângulos laterais. Se a aresta da base mede a e a altura do prisma é h, cada retângulo lateral tem dimensões a × h. Desenhe os cinco retângulos encadeados horizontalmente, compartilhando as arestas verticais adjacentes. Essa faixa vai formar a cintura lateral quando dobrada. Depois, fixe os dois pentágonos regulares. O pentágono regular tem lado a e área (5a²)/(4·tan(36°)), aproximadamente 1,7205·a². Ligue um pentágono a qualquer um dos retângulos pela base superior e o outro por uma base inferior de outro retângulo (não precisa ser o mesmo). Na hora de montar, as bordas livres dos pentágonos se encontram naturalmente nas duas extremidades da faixa retangular.

Eu já perdi tempo num projeto real onde o cliente pediu uma planificação para corte a laser em acrílico de 3 mm. O problema não era o desenho — era que, ao cortarem os pentágonos em posições muito próximas umas das outras na chapa, a estrutura geral perdia rigidez durante a dobradura. A solução que funciou foi espalhar os pentágonos em extremidades opostas da faixa e adicionar abas de colagem de 8 mm apenas nos retângulos das pontas, não nos pentágonos. Abas nos pentágonos criavam volume demais no vértice e o encaixe ficava torto. Com abas apenas nos retângulos, a cola penetra na junção plana lateral e o prisma fecha reto.

Perímetro, áreas e medidas úteis

O perímetro da base pentagonal regular é P = 5a. A área lateral é sempre A_lat = 5·a·h, porque a planificação dos retângulos tem largura total 5a e altura h. A área total é A_total = 5ah + (5a²)/(4·tan(36°)), ou seja, área lateral mais duas vezes a área da base. Se você precisar da apotema do pentágono para verificar proporções, ela é ap = a/(2·tan(36°)) 0,6882·a. Use esse valor quando for posicionar os pentágonos com régua e transferidor, porque a distância do centro ao lado do pentágono define onde a dobradura do retângulo adjacente deve terminar.

Erros comuns que aparecem na prática

Ligar os dois pentágonos ao mesmo retângulo. Isso gera uma planificação válida em termos de conectividade, mas quando você dobra os cinco retângulos em volta, as duas bases ficam no mesmo extremo e a outra boca do prisma fica aberta. Os pentágonos precisam ficar em retângulos diferentes da faixa, preferencialmente separados por pelo menos um retângulo entre eles, para que as bases fiquem nas duas extremidades opostas do sólido. Confundir a diagonal do retângulo lateral com a aresta da base. Em prismas altos, o retângulo parece quase um quadrado alongado e dá vontade de usar a diagonal como medida de encaixe. Não faça isso. A aresta que coincide com o lado do pentágono é sempre a, nunca a diagonal (a² + h²). Trocar essas medidas produz pentágonos que não fecham nas bordas. Esquecer que a soma dos ângulos internos de um pentágono é 540° e, no regular, cada ângulo mede 108°. Quando você desenha o pentágono à mão sem compasso ou softwares de precisão, um erro de 2° em um vértice já faz a colagem final falhar. Se estiver fazendo à mão, meça pelo menos três ângulos com transferidor antes de cortar.

Planificação do prisma pentagonal usando ferramentas digitais

Programas como GeoGebra, PolyNet, ou geradores online de nets de poliedros produzem a planificação em segundos. A saída costuma ser um arquivo SVG ou PDF pronto para imprimir. A vantagem é que o software calcula automaticamente as posições dos pentágonos sem sobrepôr faces. O ponto fraco é que a maioria desses geradores não inclui abas de colagem por padrão, então você precisa adicioná-las manualmente antes de mandar cortar ou imprimir em papel mais grosso. Se for usar gerador automático, configure a escala para a unidade real do projeto — muitos geradores trabalham com aresta unitária e depois você aplica um fator de proporcionalidade, o que pode distorcer as posições relativas se você redimensionar só a impressão sem atualizar as medidas.

Quando a planificação simples não resolve

Se o prisma não for reto — por exemplo, um prisma pentagonal oblíquo — a planificação que usa retângulos laterais iguais deixa de existir. Nesse caso, as faces laterais são paralelogramos, não retângulos, e a altura vertical do prisma não é igual à altura das faces. A planificação ainda existe, mas cada face lateral tem forma e dimensão diferentes, e o cálculo precisa usar o vetor deslocamento da inclinação. Para prismas oblíquos, eu recomendo gerar a planificação por software com modelagem 3D, porque o traço manual dos paralelogramos adiacentes tende a acumular erro rapidamente. Outro caso em que a planificação tradicional é problemática é quando a espessura do material de corte é significativa em relação ao tamanho da peça. Em chapas de 6 mm ou mais, as dobras não acontecem exatamente na linha desenhada — o material se deforma e a aresta real se desloca. O workaround é deixar folga de dobra (K-factor) de aproximadamente metade da espessura do material e ajustar os comprimentos dos retângulos laterais nessa conta. Sem esse ajuste, o prisma fecha com folga ou com sobreposição nas juntas.

Resumo técnico rápido

Vértices: 10. Arestas: 15. Face count: 7. Euler: 10 15 + 7 = 2. A planificação preserva todas essas arestas como linhas de dobra ou bordas de corte, distribuídas nos 5 retângulos e 2 pentágonos. Se sua planificação tiver menos de 15 arestas delineadas ou se algum vértice do pentágono não coincidir com uma aresta de um retângulo adjacente, algo está errado no desenho. Para download de templates prontos, busque por "pentagonal prism net PDF" em repositórios educacionais ou gere seu próprio no GeoGebra com a aresta e a altura do seu projeto. Salve em PDF vetorial para corte preciso.
