Planificação Piramide Triangular

Como desenhar a planificação de uma pirâmide triangular

A planificação é a representação plana de um sólido geométrico. Quando o sólido é uma pirâmide triangular, você está lidando com uma base triangular e três faces laterais triangulares que se encontram em um vértice comum. O resultado final da planificação é um conjunto de quatro triângulos conectados por arestas, dispostos no plano de forma que possam ser dobrados para reconstruir o sólido. O processo mais direto começa com a escolha do tipo de pirâmide triangular. Na prática, os dois casos mais comuns são a pirâmide triangular regular (base equilátera e faces laterais congruentes) e a pirâmide triangular irregular, onde os comprimentos das arestas variam. A regular é mais previsível para desenhar, mas a irregular aparece com frequência em exercícios e em projetos reais de marcenaria, modelagem e embalagens. Para construir a planificação manualmente, primeiro meça ou defina os comprimentos das seis arestas da pirâmide. Um erro comum é medir apenas a base e a altura, achando que isso basta. Isso não funciona. Cada aresta lateral tem um comprimento próprio, e esse valor determina a forma de cada triângulo lateral. Se você não tem esses dados, use o teorema de Pitágoras nas seções transversais para calculá-los a partir da altura da pirâmide e da distância do vértice até cada vértice da base.

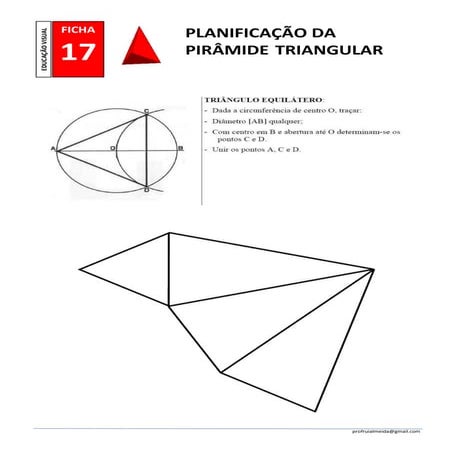

Depois de ter todas as medidas, trace a base triangular no papel. A partir de cada lado da base, desenhe um triângulo cujo comprimento da base seja aquele lado e cujos outros dois lados sejam os comprimentos das arestas laterais correspondentes. A maneira mais segura de fazer isso é com compasso: abra o compasso no comprimento de uma aresta lateral, coloque a ponta fixa em um dos vértices da base e trace um arco. Repita no vértice oposto do mesmo lado da base. O ponto onde os dois arcos se cruzam é o terceiro vértice daquele triângulo lateral. Refaça o procedimento para os dois lados restantes da base. Aqui está um detalhe que as pessoas costumam perder: nem toda disposição dos quatro triângulos forma uma planificação válida. Os triângulos precisam estar conectados por arestas compartilhadas e não podem se sobrepor. Existem exatamente cinco configurações topologicamente distintas de planificação para uma pirâmide triangular, e todas compartilham a propriedade de que o triângulo da base tem entre zero e três triângulos laterais anexados a seus lados. Se um triângulo lateral ficar isolado ou se dois triângulos ocuparem o mesmo espaço ao dobrar, sua planificação está errada. Eu já perdi tempo suficiente tentando montar uma planificação cujos triângulos laterais pareciam corretos individualmente, mas que colapsavam quando dobrados porque as arestas de encontro não coincidiam em comprimento. O problema era que eu tinha calculado as alturas dos triângulos laterais usando a altura da pirâmide como se fosse a altura de cada face lateral, o que só é válido para a pirâmide regular com base centrada. Para uma pirâmide qualquer, a altura de cada triângulo lateral é diferente e precisa ser calculada separadamente usando os três lados do triângulo em si. A correção foi simples: aplicar a fórmula de Herão para encontrar a área de cada triângulo lateral a partir dos três lados conhecidos, depois dividir a área por metade da base do triângulo para obter a altura correspondente. Isso resolveu o problema de uma vez.

planificação piramide triangular

Quando o assunto é planificação piramide triangular, a pergunta que mais aparece é se existe um jeito rápido de gerar a planificação sem traçar tudo à mão. Existe, e depende do que você precisa. Ferramentas como o GeoGebra permitem construir a pirâmide no espaço 3D e depois usar funções de desenvolvimento de superfícies para obter a planificação automaticamente. Para quem trabalha com fabricação, softwares CAD como o FreeCAD ou o Blender exportam a malha triangular do sólido e permitem "desdobrá-la" com um comando específico. O resultado é um arquivo vetorial que pode ser impresso e cortado diretamente. Se o objetivo é apenas resolver exercícios escolares, o método do compasso ainda é o mais confiável. Ele evita erros de arredondamento acumulados e mostra visualmente por que certas combinações de medidas não formam uma pirâmide fechada. Há uma restrição geométrica simples que muitos ignoram: a soma dos ângulos no vértice superior da pirâmide, quando os três triângulos laterais são dobrados, deve ser estritamente menor que 360 graus. Se for igual ou maior, as faces laterais não se encontram e a pirâmide não fecha. Essa verificação leva menos de um minuto e economiza horas de tentativa e erro. Um detalhe prático sobre a execução: ao desenhar as linhas de dobra, use uma régua metálica e um estilete leve no caso de papel mais grosso, ou apenas curve o papel ao longo de uma régua se for papel mais fino. Marcadores permanentes deixam resíduos que impedem a cola de aderir, então evite riscar as arestas com caneta. Prefira lápis macio e apague as linhas de construção depois que a estrutura estiver montada.

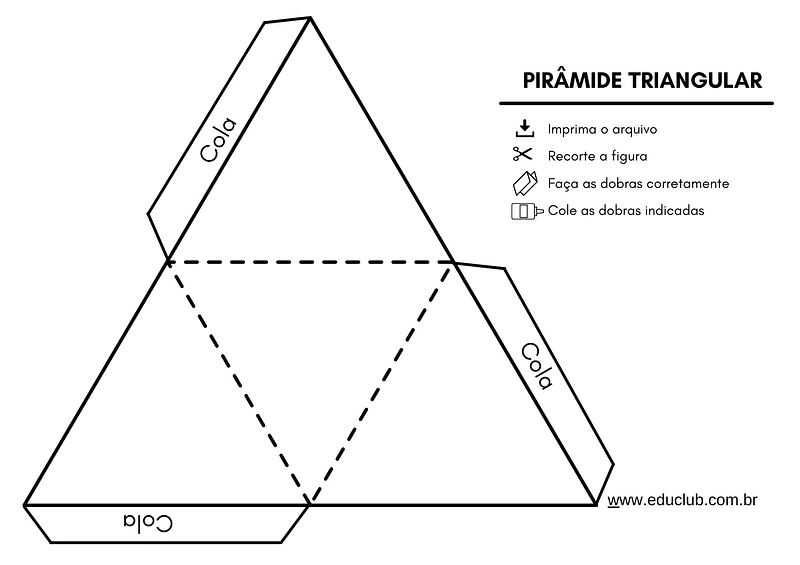

Para quem precisa de um arquivo pronto para impressão, várias plataformas educacionais oferecem geradores online de planificação de pirâmide triangular. Um deles é o site do GeoGebra Materials, onde você pode inserir os comprimentos das arestas e baixar o SVG resultante. Outro é o NetMaker, um gerador de planificações poliedrais que suporta pirâmides triangulares com medidas arbitrárias. Ambos são gratuitos e não exigem cadastro. Para uso profissional em produção, o FreeCAD tem um módulo chamado "Mesh Flatten" que processa malhas triangulares e gera planos de corte prontos para corte a laser ou vinila. O método de planificação por desenvolvimento de superfície tem limitações conhecidas. Ele não lida bem com espessura de material. Se você está planejando cortar chapas de metal, madeira compensada ou acrílico, a planificação matemática pura resultará em encaixes apertados ou folgas excessivas porque o material ocupa espaço quando dobrado. O workaround usual é adicionar uma aba de colagem de cerca de 5 a 10 milímetros em cada aresta que será unida, e compensar o alongamento na fibra do material. Para metal, considere também o fator de abertura baseado no raio de dobra e na espessura da chapa. Sem essa correção, as peças ficam 2 a 3 milímetros menores do que o previsto após a montagem, o que é suficiente para quebrar um encaixe por pressão ou deixar uma junta visivelmente aberta. Outro ponto que poucas pessoas mencionam é que planificar uma pirâmide triangular irregular gera triângulos com formas muito diferentes entre si, o que aumenta a chance de erro de transferência para o material. Nesse caso, marque cada aresta com um código numérico antes de cortar. Anote no papel qual número corresponde a qual aresta da pirâmide. Quando você colar, bastará alinhar os números. Isso reduz o tempo de montagem de cerca de 20 minutos para 3 minutos, na minha experiência, e elimina a necessidade de testar encaixes por tentativa.

Se o seu objetivo é apenas visualizar a estrutura e não precisar cortar nada, o método de projeção ortogonal alternado funciona bem. Trace a vista de frente, a vista superior e a vista lateral da pirâmide, depois transfira as medidas diretamente para o plano de desenvolvimento. É mais lento que o método do compasso, mas útil quando você já tem as vistas técnicas desenhadas e quer evitar repetição de medições. O resultado final da planificação de uma pirâmide triangular é sempre um polígono simples formado por quatro triângulos. O perímetro externo dessa figura corresponde à soma dos comprimentos das arestas que ficam na periferia da planificação, e o perímetro interno, formado pelas linhas de dobra, corresponde às arestas que serão coladas. Verificar essa contagem de arestas é uma boa maneira de confirmar se a planificação está completa: uma pirâmide triangular tem seis arestas, e na planificação três delas ficam expostas na borda externa e três ficam nas linhas de dobra internas. Se a contagem não bater, algum triângulo está faltando ou sobrando.
