O guia que eu gostaria de ter encontrado quando fiz minha primeira planta baixa

A maioria das pessoas começa errado. Elas abrem o software, escolhem uma ferramenta de linha e tentam desenhar a casa inteira de uma vez. O resultado é uma confusão de cotas sobrepostas, paredes que não fecham e, no final, medidas que não batem com a realidade. Eu já fiz isso várias vezes. A diferença entre um desenho que funciona e um que não funciona está na ordem das coisas. A primeira coisa que você precisa entender é que planta baixa não é um desenho artístico. É um documento técnico que precisa comunicar dimensões, circulação e relações espaciais para alguém que vai construir. Comece sempre com as medidas reais do terreno ou do apartamento. Se você estiver partindo de um imóvel existente, use uma trena a laser, não a olho. Anote cada parede, cada vão de porta, cada janela. Leve esses dados para o software antes de fazer qualquer traço. Existem ferramentas que se adequam a níveis diferentes de complexidade. Para projetos simples de reforma ou ampliação, programas como Sweet Home 3D, SketchUp Free ou até o AutoCADDWG podem ser suficientes. Para projetos maiores, com instalações elétricas e hidráulicas integradas, o campo muda e você precisará de something mais robusto. A escolha depende do que você realmente vai entregar. Planta residencial simples nunca justificou um investimento em software enterprise.

O erro mais comum que eu vejo é ninguém fazer o esboço à mão antes de entrar no digital. Eu desenha tudo num caderno primeiro. Blocos simples, retângulos, linhas de circulação. Isso me economiza pelo menos 40 minutos por projeto porque evito redesenhar três vezes no computador. Quando você já sabe o que quer colocar onde, a interface do software deixa de ser uma barreira e passa a ser só uma ferramenta de precisão.

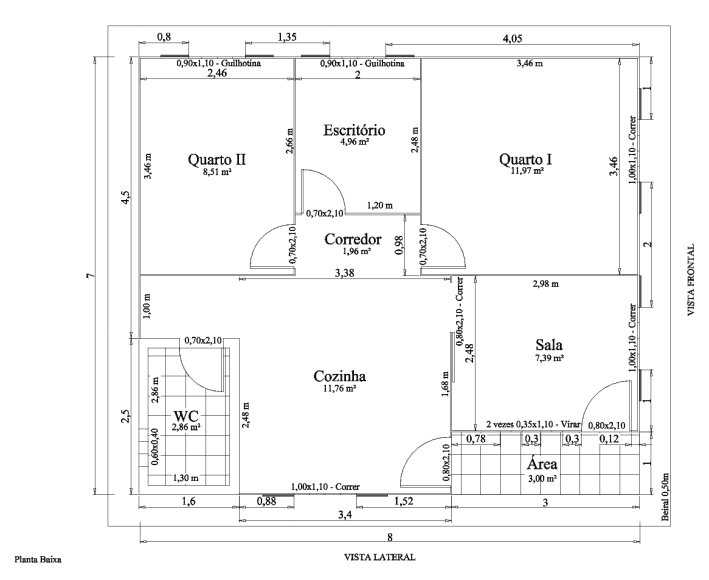

Metricação: onde a maioria perde tempo e dinheiro

Dar cotas na planta não é só marcar números bonitos. A normatização exige cotas de eixo, cotas de abertura e cotas de detalhe. No Brasil, a NBR 6492 regula a representação gráfica de projetos de arquitetura. Ela determina como devem ser apresentadas as cotas, os cortes, as elevações. Ignorar isso não é frescura acadêmica. É o motivo pelo qual seu projeto volta para correção na prefeitura ou na construtora. Eu tive um problema específico uma vez que resume bem a coisa. Estava desenhando uma planta de casa desenho para um cliente que queria uma varanda gourmet. A obra já estava sendo executada. Quando cheguei no local para verificar, a laje estava duas medidas erradas. O encanamento de descarte da pia estava colidindo com uma viga estrutural que eu havia colocado na planta, mas que no terreno real não existia naquela posição. O problema era que eu tinha usado medidas em pés e polegadas no sketch inicial e convertido para metros no software sem conferir duas vezes. A conversão estava com erro de arredondamento de 3 centímetros. Parece pouco. Em obra, 3 centímetros destróem um projeto inteiro. O trabalho que eu fiz foi reconstruir toda a planta com base em uma medição nova no local, usando trena a laser e conferindo cada dimensão com o engenheiro responsável. Levei dois dias. Se eu tivesse checado a conversão de unidades antes de enviar o arquivo, teria levado duas horas. A lição que levei foi simples: sempre verifique a unidade de medida do software antes de começar a trabalhar. E faça uma auditoria das conversões.

Camadas e organização: o segredo que ninguém ensina

Planta de casa desenho profissional usa camadas. Não é opcional. Sem camadas, você acaba com um arquivo onde uma parede se sobrepõe a uma cota, que se sobrepoe a uma porta, que se sobrepoe a um móvel, e você perde cinco minutos procurando o que é o quê. Organize assim: uma camada para estruturas, outra para esquadrias, outra para mobiliário fixo, outra para instalações elétricas, outra para instalações hidrossanitárias, outra para annotações e cotas. Cada camada deve ter cor, espessura de linha e visibilidade próprias. Quando você for imprimir, pode esconder a camada de mobiliário e deixar só estrutura e cotas. Ou esconder estrutura e deixar só a distribuiçao dos ambientes. Isso economiza tempo de impressão e revisão. Um arquivo bem organizado permite gerar até seis versões diferentes do mesmo desenho sem precisar refazer nada.

Erros que custam caro e como evitar

O primeiro erro é não considerar a circulação adequada. Passagem de corredor precisa ter pelo menos 90 centímetros de largura. Porta de acesso a cômodos precisa de espaço para abrir sem travar em móveis. Eu vi gente colocar porta de banheiro abrindo para dentro, direto contra o vaso. Isso é inaceitável e acontece com frequência porque quem desenha pensa só no cômodo e esquece a abertura da porta. O segundo erro é ignorar a iluminação natural. Ambientes sem janela recebem luz artificial, sim, mas ventilação é outra história. O Código de Obras de praticamente todas as prefeituras exige ventilação natural mínima para banheiros e cozinhas. Um projeto que não considera janelas vai ter que voltar para aprovação. O terceiro erro é desconsiderar a altura livre dos cômodos. Tetos muito baixos em ambientes pequenos criam uma sensação de claustrofobia que nenhum software de visualização 3D resolve depois. A altura mínima recomendada para dormitórios é 2,20 metros. Para cozinhas e banheiros, 2,10 metros. Se o perímetro for menor, considere mezaninos ou pé-direito duplo. Isso também afeta diretamente o custo da obra.

Um insight contra intuitivo: quanto mais simples o desenho, mais profissional ele parece. Linhas limpas, sem excesso de detalhes decorativos, cotas bem posicionadas e legendas claras. O efeito "projeto completo" não vem de encher a planta de texturas de madeira ou móveis estilizados. Vem da clareza técnica. Um engenheiro que recebe um arquivo limpo e bem cotado trabalha mais rápido e com menos erros. O cliente que recebe uma planta legível confia mais no profissional.

Limitações reais de plantas digitais

Softwares de planta residencial têm limitações sérias que todo mundo ignora. Eles não conseguem prever problemas de infraestrutura existente. Você pode desenhar uma cozinha perfeitamente dimensionada, mas se a tubulação de água fria estiver atrás da parede onde você colocou a pia, o projeto é inviável sem obra civil. O mesmo vale para vigas, pilares e dutos. O software mostra o que você desenha, não o que já existe dentro das paredes. Outra limitação: a maioria dos programas não atualiza automaticamente quando você move uma parede. Se você deslocar uma parede 20 centímetros, precisa verificar manualmente todas as cotas, todas as portas que dependem daquela parede, e todos os móveis que estão encostados nela. Isso leva tempo extra e é a principal causa de inconsistências em projetos mal revisados. Se o seu projeto envolve alterações estruturais sérias, como abrir vãos em paredes portantes ou ampliar lajes, a planta digital sozinha não basta. Você vai precisar de um engenheiro estrutural e de cálculos que vão além do que qualquer software de arquitetura oferece. Ninguém deve confiar em uma planta de casa desenho para tomar decisões estruturais sem laudo técnico.

planta de casa desenho: resumo prático

Meça o terreno real antes de abrir qualquer software. Desenhe um esboço à mão para validar a circulação e a disposição dos cômodos. Organize o arquivo em camadas separadas para estrutura, esquadrias, mobiliário e instalações. Confira a unidade de medida e faça uma auditoria das conversões. Corte circulações mínimas e respeite alturas livres. Revise cada cota depois de mover qualquer elemento. E entenda que o software é uma ferramenta de representação, não um substituto para o conhecimento técnico e a verificação em obra. Leitura útil: NBR 6492 - Representação gráfica de projetos de arquitetura. Norma da ABNT que padroniza como plantas, cortes e elevações devem ser feitos no Brasil. Se você está trabalhando com projetos que serão aprovados em órgãos públicos, essa norma é obrigatória.
