Entendendo o que é o ponto de referência com potencial elétrico considerado zero

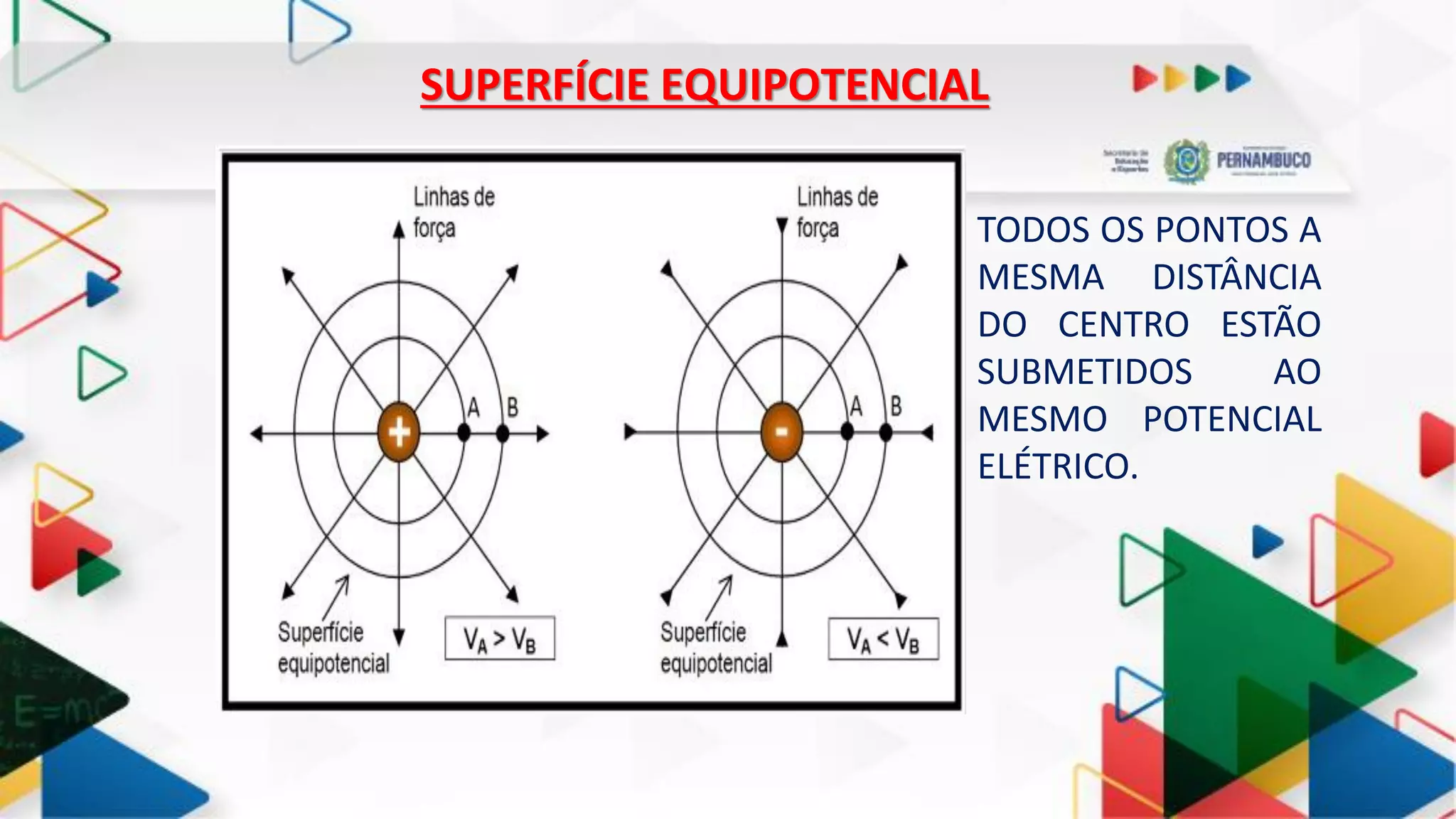

O conceito que você está procurando é o que a gente chama de terra ou ground em engenharia elétrica. É simplesmente o ponto do circuito que a gente decide arbitrariamente como referência de 0 volts. Toda tensão que você mede é, na prática, uma diferença de potencial em relação a esse ponto. Não existe algo como "potencial absoluto" em um circuito DC ou AC convencional. Só existe potencial relativo. Na teoria, qualquer ponto pode ser o referencial. Na prática, você escolhe o negativo da fonte, o plano de terra da placa, ou o chassis metálico do equipamento. A escolha importa mais do que muitos manuais ensinam.

ponto de referência com potencial elétrico considerado zero

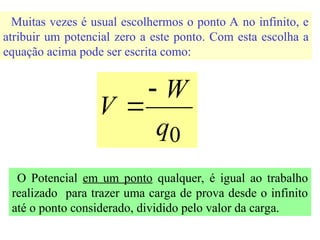

O que muita gente não entende na primeira vez é que o ponto de referência com potencial elétrico considerado zero é uma convenção, não uma propriedade física intrínseca do componente. Você pode invertê-lo se precisar. O circuito vai funcionar da mesma forma, só que todas as tensões vão mudar de sinal no seu cálculo. Isso já me custou duas noites de depuração em 2018 num conversor buck que eu estava modelando no LTspice. O problema era o seguinte: eu tinha colocado o ground do simulação errado, num nó que não era o referencial real da montagem física. O schematic mostrava tudo funcionando perfeitamente. Quando fui montar, a tensão no indutor tinha polaridade invertida e o diodo conduzia no momento errado. O simulador não dizia nada porque matematicamente estava correto, só estava conectado de forma diferente da realidade. A solução foi simples mas demorada para identificar: eu desenhiei uma linha tracejada no schematic mostrando exatamente qual nó era o plano de terra físico, comparei com o layout da PCB e encontrei o nó deslocado em cerca de 120 milímetros de trilha. O equivalente em potencial era uma diferença de alguns milivolts devido à resistência do plano, o suficiente pra bagunçar a malha de realimentação do conversor.

Como definir e implementar esse referencial na prática

Primeiro passo é sempre identificar qual é o retorno de corrente dominante no seu circuito. Em projetos digitais, geralmente é o plano de terra da PCB. Em projetos de potência, é o fio negativo da fonte ou o ponto neutro do transformador. Em circuitos de alta frequência, o retorno não é óbvio e aí é onde a maioria dos problemas aparece. Para fazer isso corretamente, siga este processo: Saque a folha de dados do componente principal e verifique se há um pino dedicado a terra ou um terminal que é explicitamente referido como Common, GND, ou Ground Reference. Anote esse nó.

Meça a resistência ohmica entre os terminais de todos os componentes e o ponto que você escolheu como referencial. Se houver mais de 50 miliohms de diferença, o seu referencial não é uniforme e você vai ter problemas de ruído. No simulador, conecte o source de tensão ou corrente ao nó de terra que você definiu. Se o simulador reclamar de nó flutuante, é porque algum ramo do circuito não tem caminho de retorno para o ground. Isso acontece com frequência em etapas de entrada AC acopladas por capacitor, onde o lado secundário do capacitor não toca no terra do circuito principal. Se você estiver fazendo medições com osciloscópio, o clip de terra do probe deve estar conectado exatamente no mesmo ponto de referencial que o circuito usa. Conectar o terra do probe em outro lugar introduz um loop de terra que age como antena e você vai ver ruído que não existe no circuito real. Já vi engenheiros gastarem meia hora caçando ruído de 50 Hz que na verdade era o laço de terra do probe capturando campo magnético da rede.

Pegadinhas que aparecem com frequência

O primeiro erro comum é confundir terra de proteção com terra de sinal. O terra de proteção é o condutor que conecta o chassis metálico à terra física da edificação. O terra de sinal é o referencial do circuito eletrônico. Eles devem se encontrar em um único ponto, normalmente no cabeamento de alimentação, senão correntes de fuga e ruídos circulam pelo plano de sinal e distorcem suas medições. O segundo erro é assumir que um plano de terra na PCB é perfeitamente uniforme. Em frequências altas, a impedância do plano não é mais zero. Uma trilha de 10 centímetros de plano de cobre pode ter dezenas de miliohms de resistência DC e indutância significativa em frequências de MHz. Isso significa que dois pontos que você acha que estão no mesmo potencial podem ter diferenças de dezenas de milivots durante transientes. Em circuitos analógicos de alta precisão, isso destrói a resolução do ADC. A terceira pegadinha é a questão dos retornos de sinal diferencial. Em interfaces diferenciais como USB, Ethernet ou RS485, o referencial de potencial zero não é o mesmo para os dois lados do par diferencial. A corrente de retorno circula pelo terra, mas a informação útil está na diferença entre os dois condutores. Se o plano de terra tiver impedância significativa, o ruído de modo comum sobe e pode saturar os receptores diferenciais.

Quando o conceito não funciona

O conceito de ponto de referência com potencial elétrico considerado zero falha completamente em situações de alta tensão onde não há conexão física com terra. Linhas de transmissão de 138 kV, por exemplo, operam isoladas do terra de referência do circuito de controle. O potencial "zero" nesse caso é uma referência relativa ao transformador de potencial, não ao chão. Também não se aplica em situações de descarga eletrostática ou pulsos de alta frequência onde as dimensões físicas do circuito são comparáveis ao comprimento de onda do sinal. Nesse regime, o conceito de potencial concentrado em um nó perde o sentido e você precisa tratar o sistema como uma estrutura de parâetros distribuídos, usando teoria de linhas de transmissão ou simulações electromagnéticas 3D. Outro caso onde a ideia quebra é em sistemas flutuantes como baterias isoladas ou UPS. Nesse, o circuito inteiro pode estar a um potencial desconhecido em relação ao terra da edificação. Medir qualquer ponto com um osciloscópio aterrado pode criar um caminho de retorno indesejado através do cabo de alimentação do instrumento.

Alternativas quando o referencial padrão não é viável

Se o seu circuito opera em ambientes com ruído de terra significativo, considere usar amplificadores instrumentais com alta rejeição de modo comum. Eles permitem medir tensões diferencialmente sem depender de um terra de referência limpo. A desvantagem é o custo e a complexidade adicional. Para medições isoladas, use probes diferenciais ou amplificadores de isolamento galvanico. Eles eliminam o problema do loop de terra mas limitam a largura de banda e aumentam o ruído de entrada. Um probe diferencial de boa qualidade custa entre trezentos e mil reais, enquanto um amplificador de isolamento como o ISO124 custa cerca de quarenta dólares em quantidade unitária. Em projetos de RF onde o conceito de terra convencional não se aplica, a solução é trabalhar com referenciais de terra virtual usando redes de casamento de impedância e linhas de transmissão como elementos de circuito. Isso exige simulação EM e conhecimento de teoria de guia de ondas, o que está fora do escopo de projetos convencionais de eletrônica.
