Potencia Dissipada Em Resistores

Calculando o que seu resistor realmente aguenta

A gente todo já entrou num laboratório e ligado uma protoboard com resistores de 1/4W, e de repente um deles tá tão quente que não dá pra encostar o dedo. Aí vem a pergunta: será que eu escolhi o resistor errado, ou o problema é outra coisa? O conceito de potencia dissipada em resistores é simples no papel — é só o produto da tensão pela corrente, ou I²R, ou V²/R —, mas na prática tem uns detalhes que aparecem só quando o componente tá fumegando na sua frente. No meu primeiro projeto com fonte chaveada, eu montei um divisor de tensão pra baixar 24V para 5V de referência usando dois resistores de 10k e 2,7k. O resistor de 2,7k era 1/4W, porque "pra sinalizador sempre se usa 1/4W". Liguei e em dois minutos o resistor tava queimando — literalmente, com cheiro. A conta dizia 24²/12700 = 4,5W no divisor todo, e cada resistor dissipava fração disso, mas eu tinha esquecido de somar a queda nos dois. O de 2,7k estava levando uns 1,3W de verdade. Um 1/4W aguenta 0,25W, no máximo, se você tiver sorte com ventilação. O que eu fiz? Troquei por resistores de potência maiores — 2W, na verdade — e melhorei o espaçamento na placa. Às vezes a solução é simplesmente aumentar a bitola do componente. Às vezes é mudar o topology, como eu acabei fazendo depois: em vez de divisor resistivo pra régua de 24V, fui de regulador linear com dissipador ou, melhor ainda, de um buck converter. O resistor como elemento de drop de tensão é uma solução elegante em circuitos de baixa corrente, mas em potência ele vira resistência indesejada num piscar de olhos.

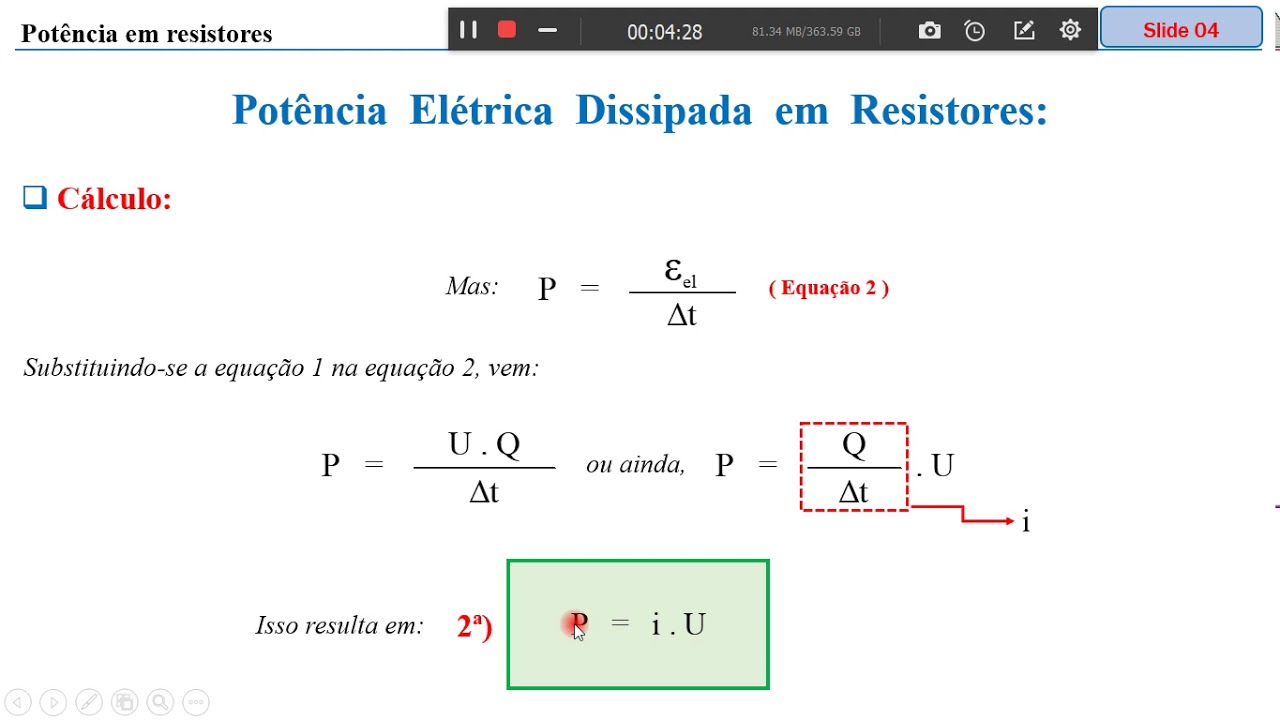

Volta ao básico: a potência dissipada num resistor é P = V × I = I² × R = V² / R Onde V é a queda de tensão nos terminais do resistor e I é a corrente que o atravessa. É isso. A parte complicada é decidir qual grandeza você conhece no momento e usar a fórmula correspondente sem se confundir com V da fonte e V no resistor. Vou mostrar com um exemplo que eu uso pra testar alunos.

Temos um resistor de 100 ohms em série com um LED, alimentado por 12V. A queda no LED é cerca de 2V. O resistor vê 10V. A corrente é 10V / 100 ohms = 0,1A. A potência dissipada no resistor é 0,1² × 100 = 1W, ou 10V × 0,1A = 1W. Esse resistor precisa ser de, pelo menos, 2W se quiser margem, porque 1W é o limite prático de um resistor de 1W em gabinete fechado. Eu uso regra de dedo: nunca operar acima de 50% da potência nominal em ambientes sem ventilação. Aí meu resistor de 100 ohms vira um de 2W, pronto.

A parte que ninguém conta: efeito da temperatura

Resistor não é coisa perfeita. A potência nominal que vem no catálogo é definida pra uma temperatura ambiente de 70°C. Acima disso, você precisa fazer derating. A curva de derating é linear na maioria dos resistores de carbono ou filme metálico: a 100°C, você opera com metade da potência. A 150°C, com um quarto. Se você colocar um resistor de 1W dentro de um invólucro selado, com outros componentes gerando calor, é perfeitamente normal ver o resistor perdendo capacidade e começando a falhar após horas de operação. Outro detalhe: a tolerância. Um resistor de 100 ohms ±5% pode variar de 95 a 105 ohms. Na prática, isso altera a corrente e, consequentemente, a potência dissipada. Não é muita variação, mas em circuitos de precisão — como sensores de corrente shunt — a diferença importa. Eu tenho um caso na cabeça de um design de medição de corrente onde o erro de tolerância do shunt de 0,1 ohm ±1% causava até 2% de erro na leitura. A solução foi calibrar com um multímetro de precisão e ajustar o ganho no software. Isso é fora da conta teórica, mas faz parte do mundo real.

Cálculo passo a passo de potencia dissipada em resistores

Vou apresentar um método que eu sigo sempre, porque evita erros bobos: Passo 1: Identifique a corrente que passa pelo resistor. Se o circuito for simples, use Lei de Ohm. Se for complexo, aplique análise nodal ou malhas. O ponto é saber I, não chutar. Passo 2: Calcule a queda de tensão nos terminais do resistor. Se você já sabe I e R, use V = I × R. Se conhece a tensão da fonte e as quedas dos demais componentes, subtraia.

Passo 3: Aplique P = V × I. Esse é o valor real de potência dissipada. Passo 4: Compare com a potência nominal do resistor. Escolha um resistor cuja potência nominal seja pelo menos o dobro da potência calculada, se não houver ventilação forçada. Se houver, a margem pode ser menor, mas ainda assim eu prefiro 2x como regra segura. Passo 5: Verifique a dissipação térmica. Em PCBs, o area do foil ajuda a dissipar. Se o resistor for SMD 1206 de 1W, ele depende muito do tamanho do pad e do número de camadas. Eu costumo usar calculadoras de thermal resistance pra saber se o hotspot vai passar de 125°C. Se passar, o resistor vai envelhecer mais rápido e pode mudar de valor com o tempo.

Um exemplo rápido: resistor de 470 ohms, corrente de 20mA. P = 0,02² × 470 = 0,188W. Um resistor de 1/4W (0,25W) aguenta, mas fica apertado. Eu trocaria por um de 1/2W se o circuito ficar fechado. Se for indicador de LED em painel ventilado, 1/4W passa direto.

Pitfalls que eu vejo todo dia

Errar a potência nominal é o erro mais comum. O segundo mais comum é confundir tensão da fonte com tensão no resistor. Quando você tem um resistor em série com um carga não linear, a queda no resistor não é proporcional à fonte. Aí usar V Fonte² / R é errado. Sempre use a queda real no resistor. Outro ponto: resistores em paralelo e em série. A potência total dissipada num conjunto é a soma das potências individuais. Muita gente soma as resistências equivalentes e aplica P = V² / R_eq, o que dá o mesmo resultado num circuito puramente resistivo, mas se houver fontes ou elementos não lineares no caminho, o cálculo direto por ramo é mais seguro. Também tem o caso dos resistores de pull-up em microcontroladores. Um pull-up de 10k ligado a 3,3V dissipa 3,3² / 10000 = 1,089mW. Parece nada, mas se você tiver dezenas deles ativados simultaneamente, a soma vira algo relevante. Em designs de baixa potência, isso importa.

Como testar na prática

Eu uso multímetro pra medir corrente em série e tensão em paralelo no resistor. Assim eu tenho V e I reais e posso calcular P = V × I diretamente. Algumas pessoas preferem medir só a queda de tensão e calcular P = V² / R, mas aí precisam confiar no valor nominal do resistor, que pode estar fora da tolerância. Medir os dois lados é mais confiável. Se tiver acesso a um termopar ou câmera térmica, dá pra ver a distribuição de temperatura no resistor. Resistores que esquentam desproporcionalmente em relação ao cálculo podem indicar problemas de montagem, como pad frio ou conexão ruim. Nesse caso, a resistência de contato entra no jogo e muda a dissipação.

Quando usar resistor de potência e quando evitar

Resistor de potência é útil pra limitar corrente em LEDs, como carga em testes de fonte, em divisores de tensão de baixa corrente, e em filtros RC. Evite usar resistor como drop de tensão em circuitos de alta corrente — a eficiência cai e o calor sobe. Nesses casos, reguladores lineares com dissipador ou conversores buck são melhores. Eu já vi gente usando resistor de 10 ohms 5W pra limitar corrente num motor de 12V. O resistor esquentava tanto que derretia o isolamento do fio. A solução foi colocar um transistor em série com controle de corrente. O resistor ficou só pra protection, e o transistor fez o trabalho pesado. A diferença de eficiência entre as abordagens é gritante.

Resumo prático

Para calcular potencia dissipada em resistores, siga P = I²R ou P = V²/R usando os valores reais do ponto de operação, não os da fonte. Escolha resistor com potência nominal pelo menos 2x maior que a dissipação calculada em ambientes sem ventilação. Sempre considere derating térmico e tolerância. Se o cálculo mostrar potência alta, repense o topology antes de comprar resistores maiores. O resistor maior resolve o aquecimento, mas não resolve a ineficiência do circuito. Eu aprendi isso na marra, queimando resistores de 1/4W em divisores de tensão. Hoje eu faço o cálculo antes de montar, testo com multímetro, e só então confirmo se a margem térmica está boa. Se o resistor não esquentar além do razoável, o projeto tá salvo. Se esquentar demais, volta pro papel e repensa.
