Prisma Hexagonal Planificado

Criar o prisma hexagonal planificado não é tão difícil quanto parece, mas tem algumas armadilhas que ninguém menciona nos livros didáticos

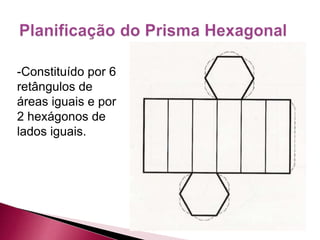

O prisma hexagonal planificado é basicamente a planta baixa de uma caixa com formato de hexágono regular nas bases e seis retângulos laterais. Tudo em um só plano. Serve para moldes de embalagem, maquetes, peças industriais. Se você precisa dele para um projeto real, já percebeu que a maioria dos tutoriais na internet simplifica demais ou entrega medidas genéricas que não batem quando você vai recortar. Vamos ao que importa. Um prisma hexagonal regular tem duas bases hexagonais e seis faces laterais retangulares. O lado do hexágono é a sua variável principal — chame de a. A altura do prisma é h. Tudo o resto se deriva dessas duas medidas. As seis faces laterais são retângulos idênticos com base a e altura h. Eles ficam alinhados lado a lado no planificado, formando uma faixa contínua de 6a por h. Não há segredo aqui, mas preste atenção: muitos geradores online colocam um pequeno gap entre os retângulos, e isso estraga a medida final quando você colar as abas.

Os dois hexágonos precisam ser desenhados separadamente. A área de cada base é (33/2) vezes a². Se o lado for 5 cm, a área de um hexágono dá aproximadamente 64,95 cm². O perímetro é 6a, então 30 cm no mesmo exemplo. Essas duas informações bastam para calcular a área lateral total (6a × h) e a área total do prisma, juntando tudo. O detalhe que todo mundo esquece: as abas de colagem. Sem aba, você não cola direito. Recomendo colocar abas de 1,5 cm em pelo menos três lados alternados de cada hexágono e 1 cm de cada lado dos retângulos que ficarão nas extremidades da faixa. Isso é prática, não teoria. Já vi gente tentar montar sem aba e gastar vinte minutos com fita adesiva improvisada. Quero compartilhar algo que me pegou numa ocasião específica. Eu estava fazendo um prisma hexagonal planificado para uma caixa de embalagem com a = 8 cm e h = 12 cm, e ao imprimir o molde em papel 250g, percebi que as pontas dos hexágonos não fechavam perfeitamente quando dobradas. O problema era que o papel dobra com uma certa espessura, e a soma das dobras nos ângulos de 120° do hexágono cria um acúmulo que gera folga. A solução foi simples: arredondar ligeiramente os vértices dos hexágonos no planificado, retirando uns 2 mm de cada ponta. Quando você dobra, o papel "ganha" o espaço que sobrou. Funciona, e é um ajuste que não aparece em nenhum tutorial.

Se você quer montar rápido, pode usar uma planilha ou fazer no SVG. No SVG, desenhe os retângulos em sequência usando coordenadas exatas, depois posicione os hexágonos nas laterais adequadas. A maioria dos softwares vetoriais permite duplicar e espelhar, o que economiza tempo. Para quem prefere papel milimetrado, trace a faixa de 48 cm por 12 cm (no exemplo), divida em seis quadrados de 8 cm, e depois calcule as coordenadas dos vértices do hexágono usando seno e cosseno de 60°, 120°, 180° e assim por diante.

Cálculo da área total do prisma hexagonal planificado

A área total é a soma das áreas das bases com a área lateral. Usando o exemplo anterior com a = 8 cm e h = 12 cm: Área de uma base hexagonal = (33/2) × 64 166,28 cm² Área lateral = 6 × (8 × 12) = 576 cm²

Área total 2 × 166,28 + 576 908,56 cm² Esse número é relevante se você está orçando material. Um molde assim em papel 250g pesa cerca de 225 g, considerando densidade do papel e as abas. Em PET transparente, o custo por unidade cai bastante se você fizer corte a laser. Uma coisa contra intuitiva que poucos sabem: aumentar a altura do prisma não escala a complexidade do planificado de forma linear. O que muda é só a proporção dos retângulos. Os hexágonos permanecem idênticos. Isso significa que você pode ter um banco de hexágonos padronizados e variar só a faixa lateral para diferentes alturas, o que acelera muito o trabalho quando você precisa de múltiplos tamanhos.

Também vale saber que o planificado não é único. Existem várias formas válidas de dispor as faces no plano, desde que a conectividade topológica esteja correta. A forma mais comum coloca os seis retângulos em linha e os hexágonos nas extremidades opostas, mas você pode espalhar as faces de outras maneiras. Isso é útil quando o espaço de impressão é limitado, por exemplo em folhas A4 ou quando se usa plotter de largura restrita. O importante é manter as arestas em comum corretamente: cada retângulo deve compartilhar uma aresta com exatamente dois outros retângulos, exceto os das pontas, e cada hexágono deve compartilhar seis arestas com os retângulos. Um limite real que todo mundo encontra: se a razão entre a altura e o lado for muito grande — digamos, h maior que 10a — o planificado fica extremamente alongado e as dobras finais dos hexágonos tendem a rasgar. Nesse caso, o mais sensato é reforçar as abas com fita crepe ou usar um material mais resistente. Se a relação for muito pequena, o prisma fica quase achatado e o planificado perde sentido prático, virando mais um disco com abas do que uma caixa utilitária. Para a maioria das aplicações, manter h entre 2a e 6a é um bom equilíbrio. Se o objetivo é apenas visualizar ou estudar a geometria, ferramentas como GeoGebra já fornecem planificações interativas. Mas se você precisa de um arquivo pronto para cortar, pesquise por prisma hexagonal planificado junto com palavras como "molde", "PDF", ou "SVG". Muitos sites educacionais disponibilizam arquivos para download gratuito, mas verifique sempre se as medidas estão em escala real. Já tropecei em vários moldes que vinham com uma nota pequena dizendo "não em escala" no rodapé.

A precisão do planificado depende diretamente da precisão das suas medidas e do material de corte. Tesoura introduce variação maior que estilete sobre superfície de corte. Se o molde for usado para montagem de engrenagens ou encaixes mecânicos, considere tolerâncias de 0,2 a 0,5 mm a mais nas abas. Para maquetes escolares, a margem de erro pode ser maior, mas a estética melhora muito com cortes limpos e dobras marcadas com o verso de uma régua antes de fechar.
