Processo De Transmissao De Calor

Entendendo como o calor realmente viaja entre superfícies

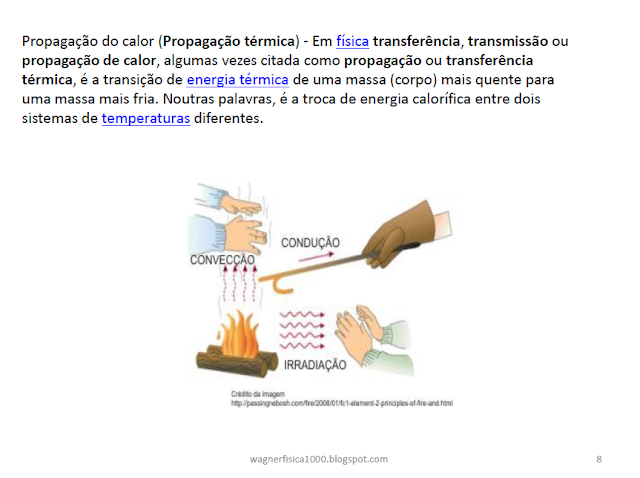

A maioria das pessoas aprende no colégio que existem três formas de transferência de calor e já se contenta com isso. Na prática, quando você está lidando com processo de transmissao de calor em um projeto real — seja dimensionando um dissipador, analisando uma solda ou tentando evitar superaquecimento num gabinete fechado — a realidade é bem mais confusa. Os três mecanismos acontecem ao mesmo tempo, competem entre si e nem sempre você consegue dizer qual deles está dominando o sistema. Vou explicar da forma que eu uso no dia a dia, sem seguir o esquema clássico de livro didático. A ordem que eu vou apresentar talvez não seja a que você espera.

O que acontece quando dois corpos estão em contato direto

Condução térmica é o que ocorre quando partículas de um material transferem energia cinética para as partículas vizinhas por contato direto. Isso é governed pela lei de Fourier, que basicamente diz que o fluxo de calor através de uma parede depende da diferença de temperatura entre os dois lados, da área de contato e da espessura do material, dividido pela condutividade térmica. Em termos práticos, cobre tem condutividade térmica de cerca de 400 W/(m·K), alumínio gira em torno de 205, aço inox fica perto de 16 e ar parado é algo em torno de 0,026. Essa diferença é enorme. É por isso que colocar uma placa de cobre entre um chip e um dissipador faz mais diferença do que muitos pensam. Ar, quando preso em camadas finas, age quase como isolante — e esse é um ponto que costuma ser subestimado em projetos de eletrônica. Um erro comum é assumir que solda boa significa boa condução. Na verdade, juntas de solda criam interfaces com resistência térmica significativa, especialmente se a liga tiver impurezas ou se o resfriamento foi muito rápido gerando microvazios. Eu tinha um caso específico num projeto de módulos LED de alta potência onde o calor não saía do substrato MCPCB para o alumínio mesmo usando solda de estanho-chumbo. O problema era uma camada de oxidação invisível na interface do cobre com o alumínio. A solução foi aplicar um composto de indium entre as superfícies — a resistência térmica caiu de 0,8 K/W para cerca de 0,15 K/W, uma diferença brutal.

Fluido em movimento carregando energia

Convecção é o transporte de calor por movimento de um fluido, seja ar, água ou óleo. A diferença chave aqui é que, diferentemente da condução, as moléculas literalmente se deslocam do ponto quente para o ponto frio. Isso pode ser natural — quando o fluido aquece, fica menos denso e sobe, criando correntes de convecção — ou forçada, quando um ventilador ou bomba acelera o processo. A equação de resfriamento de Newton descreve isso de forma simples: taxa de calor transferido é igual ao coeficiente de convecção multiplicado pela área e pela diferença de temperatura entre a superfície e o fluido. O coeficiente h varia enormemente dependendo das condições. Ar parado transmite cerca de 5 a 10 W/(m²·K). Ar forçado com ventilador sobe para 10 a 100. Água em circulação pode chegar a 50 a 1000. O que poucas pessoas consideram é que o coeficiente de convecção não é uma propriedade do material — é uma propriedade da configuração. O mesmo dissipador, posto numa orientação vertical versus horizontal, pode ter coeficientes radicalmente diferentes porque o padrão de fluxo do ar muda. Em ventiladores de computador de 120mm rodando a 800 RPM, você consegue na prática valores entre 25 e 50 W/(m²·K) em superfícies alettadas, desde que o ar consiga passar entre as aletas sem ficar preso.

Uma limitação importante da convecção natural é que ela tem um teto prático. Você nunca vai conseguir dissipar mais do que uns 10 a 20 W por dissipador médio só com ar circulando por gravidade. Se você precisa lidar com 100 W ou mais, precisa forçar o fluxo de ar ou partir para líquido. Isso não é opinião — é termodinâmica pura.

Emissão de ondas eletromagnéticas sem meio material

Radiação térmica é o mecanismo mais simples de entender mas o mais difícil de controlar com precisão. Todo corpo acima do zero absoluto emite radiação eletromagnética. A quantidade segue a lei de Stefan-Boltzmann: a potência irradiada é proporcional à quarta potência da temperatura absoluta multiplicada pela emissividade da superfície e pela área. Isso quer dizer que, dobrar a temperatura absoluta de um objeto quadruplica a radiação que ele emite. Não é uma média — é quarta potência. Um dissipador a 100°C (373K) emite cerca de 3,5 vezes mais radiação do que o mesmo dissipador a 50°C (323K). A emissividade varia de 0,03 para alumínio polido a 0,95 para tinta fosca preta. Isso explica por que radiadores domésticos são pintados de branco ou preto e nunca ficam com acabamento espelhado. O que ninguém te conta é que, em temperaturas moderadas abaixo de 150°C, radiação raramente domina o processo de transmissao de calor em sistemas eletrônicos comuns. Condução e convecção carregam o peso da operação. Radiação só se torna significativa quando você lida com temperaturas bem mais altas — acima de 200-300°C — ou em ambientes de vácuo onde não há fluido para convecção, como em satélites.

Como esses três mecanismos trabalham juntos na prática

Na realidade, quase nenhum sistema térmico usa apenas um dos mecanismos. Pense num processador de computador: o calor sai do silício por condução através do die, atravessa a interface térmica até o heat spreader do processador, continua por condução pelo bloco de cobre do cooler, depois é transferido para as aletas de alumínio e finalmente o ventilador força ar aquecido para fora. O problema fundamental é que cada interface entre materiais diferentes cria uma resistência térmica de contato. Resistência térmica é o inverso da facilidade com que o calor flui — e ela se acumula. Se você tem cinco interfaces no caminho do calor, cada uma com 0,2 K/W, o total adicionado é 1,0 K/W. Isso é equivalente a ter que elevar a temperatura do chip 1 grau a mais para cada watt dissipado só por causa das junções. Uma técnica avançada que eu recomendo em casos críticos é o uso de thermal paste com partículas de prata ou cerâmica em vez de silicone convencional. A diferença prática é que pastas de qualidade premium podem atingir resistência de 0,02 a 0,05 K/W por interface, enquanto pastas baratas ficam em 0,1 a 0,3. Eu substituí pasta genérica por uma de sílica de prata num servidor que tinha throttling térmico constante e a temperatura do CPU caiu 12 graus em load máximo.

Erros que todo mundo comete ao calcular transferência de calor

O primeiro erro grave é tratar todos os materiais como homogêneos e isotrópicos. Materiais compósitos, como PCBs com camadas de cobre e fibra de vidro, têm condutividade diferente na direção vertical versus horizontal. Um FR-4 comum tem condutividade de 0,3 W/(m·K) na vertical e 0,1 na horizontal. Usar o valor errado pode levar a erros de 30% no dimensionamento. O segundo erro é ignorar a dependência da temperatura nas propriedades dos materiais. A condutividade térmica do alumínio, por exemplo, cai cerca de 10% quando a temperatura sobe de 25°C para 100°C. Para materiais mais sensíveis, como algumas cerâmicas, a variação pode ultrapassar 50%. Se você está fazendo cálculos para altas temperaturas, precisa usar valores de propriedades na temperatura média do caminho térmico, não à temperatura ambiente. O terceiro erro, e talvez o mais perigoso, é calcular apenas o regime estacionário. Na prática, quando você liga um dispositivo, o calor leva tempo para se espalhar. A capacidade térmica dos materiais importa. Um bloco de cobre grande absorve calor antes de aquecer significativamente — isso é conhecido como thermal mass e é usado propositalmente em heat sinks passivos. Mas também significa que a resposta térmica de um sistema não é instantânea. Simulações que consideram apenas estado estacionário podem subestimar temperaturas picos em até 20% durante transientes.

Quando a abordagem tradicional simplesmente não funciona

Existem cenários em que os três mecanismos clássicos não conseguem resolver o problema sozinho. Quando você lida com microeletrônica de potência em espaços extremamente reduzidos, a condução através de interfaces sólidas atinge limites físicos. Materiais como diamante sintético ou nitreto de boro cubânico têm condutividades acima de 1000 W/(m·K), mas são caros e difíceis de fabricar em formatos úteis. Nesses casos, a solução que eu recomendo é heat pipe — tubos de calor que usam evaporação e condensação para transportar calor a distâncias maiores com resistência térmica muito menor do que qualquer barra sólida. Um heat pipe de cobre diâmetro 6mm pode equivaler a uma barra de cobre maciço de 25mm de diâmetro na condução de calor. O custo é maior, mas o ganho em compactação é inegável. Outra alternativa é cooling líquido direto, onde o fluido entra em contato direto com o componente quente. Isso elimina praticamente todas as resistências de interface entre o chip e o refrigerante. Sistemas de imersão em fluido dielétrico são usados em data centers de alta densidade justamente porque contornam as limitações dos métodos convencionais de processo de transmissao de calor.

O que eu vejo frequentemente são engenheiros tentando resolver problemas que exigem heat pipe ou líquido com soluções de convecção natural escaladas. O resultado é um dissipador gigante, barulhento e ainda assim inadequado. Às vezes o problema não é falta de superfície de troca — é falta de eficiência no transporte do calor do ponto quente até essa superfície.
