Projeto de portão basculante: o que realmente precisa ir para o papel antes de mandar fazer

Quase todo mundo que vai encomendar um portão basculante pede orçamento e acha que é só passar a largura da abertura. Na prática, o projeto envolve geometria de movimento, cálculos de mola, espessura de perfil e o tipo de piso que vai receber o mecanismo. Se um desses pontos estiver errado, o portão vai travar, fechar torto ou acabar caindo de vez depois de dois anos. Vou explicar o caminho que dá certo, mas também vou falar onde a maioria dos fabricantes erra. Isso evita dor de cabeça.

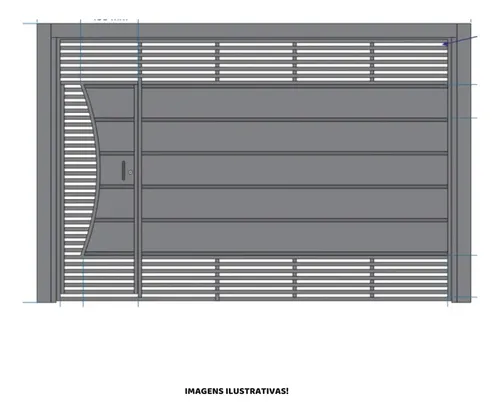

Entendendo o projeto de portão basculante

O portão basculante é um sistema de uma única folha que gira sobre um eixo horizontal na base e se apoia em roletes laterais. Ao abrir, a folha descreve um arco até ficar apoiada no teto ou numa estrutura de apoio. O movimento é simples no papel, mas o ajuste fino depende de três coisas: contrapeso das molas, travamento nos trilhos e a fundação dos suportes inferiores. O projeto deve começar com a medição real da abertura, não com a medida nominal. A folga entre a folha e os caixilhos lateral e superior determina se o portão vai arrastar no chão ou bater nas paredes. Recomenda-se entre 5 e 10 mm de folga lateral e pelo menos 15 mm no topo para evitar contato com a laje ou telhado quando a folha estiver na posição semiaberta. A inclinação do trilho também entra no cálculo. Trilhos retangulares funcionam bem para aberturas até 3 metros. Acima disso, a força nas molas cresce exponencialmente e o risco de fadiga do material aumenta. Nesse caso, o comum é usar trilhos curvos ou dividir o sistema em duas folhas, mesmo que o cliente queira algo único.

Materiais e perfis que fazem diferença

O perfil mais usado é o tubo quadrado de aço carbono, geralmente 2"x2" com 1,5 mm de espessura para portões residenciais de até 4 metros. Para portões maiores ou com mais vento, sobe para 2,5" com 2 mm ou mesmo 3" com 2 mm. O peso influencia diretamente a escolha das molas e dos roletes. As molas de contrapeso são o coração do sistema. Elas precisam ser calculadas para equilibrar o peso da folha em todas as posições do arco. Um erro comum é usar molas padrão sem fazer o cálculo de torque. Isso faz com que o portão caia quando aberto ou fique impossível de fechar manualmente. O calculo básico considera o peso da folha, a distância do eixo ao centro de gravidade e o raio de ação da mola. Os roletes laterais devem ser de aço temperado com rolamentos selados. Roletes de nylon baratos escorregam e desgastam o trilho rapidamente. Em climas com muita chuva ou proximidade do mar, o acabamento galvanizado a quente ou pintura eletrostática com epóxi é o mínimo aceitável. Pintura comum descasca em seis meses e o portão começa a enferrujar por dentro.

Passo a passo para montar o projeto

Primeiro, meça a abertura livre. Anote a largura exata, a altura do piso terminado e a distância do teto ou estrutura de apoio. Depois, defina a largura da folha. Ela deve ser 10 a 20 mm menor que a abertura para garantir a folga necessária. Em seguida, calcule o peso da folha. Use a tabela de peso por metro linear dos perfis escolhidos. Some peso dos painéis, das chapas de fechamento e dos acessórios. Esse valor define o par de molas necessário. A escolha das molas segue a fórmula de torque: torque igual a peso vezes braço de alavanca. O fabricante fornece a curva de força da mola em função do ângulo de compressão. A mola certa deve oferecer torque suficiente para manter a folha equilibrada em qualquer posição, com uma margem de 10 a 15 por cento para variações de temperatura e desgaste.

O trilho deve ser fixado na parede com chumbadores de aço inox ou expansão química, nunca parafusos comuns em alvenaria. A base inferior, que recebe o eixo de rotação, precisa de uma sapata de concreto com pelo menos 30 cm de largura e 20 cm de profundidade. Se o piso for existente e já fragilizado, é preciso reforçar com chapas de aço distribuíndo a carga. Por fim, faça o ajuste fino. Com o portão fechado, verifique se a folga está uniforme. Abra devagar e observe se há travamento em algum ponto. Se o portão fechar mais rápido do que deveria, a mola está sobredimensionada. Se fechar devagar ou não fechar sozinho, a mola está subdimensionada. O ajuste se faz girando a porca de tensionamento da mola, meia volta de cada vez, testando após cada ajuste.

O problema que encontrei na prática

Eu instalei um portão basculante de 4,2 metros em uma casa com piso de porcelanato. O cliente queriu o porta-louças embutido no chão, o que exigiu uma rebaixo de 8 cm no piso existente. O problema foi que o rebaixo comprometeu a estrutura do contrapiso e a sapata inferior não assentou de forma uniforme. Após três meses, o portão começou a inclinar para o lado esquerdo e os roletes laterais faziam ruído constante. A solução foi remover o porcelanato na área da sapata, refazer o concreto com armação de tela eletrosoldada e instalar uma placa de aço de 10 mm entre o concreto e o rolete inferior. Isso redistribuiu a carga e estabilizou o eixo. O custo extra foi pequeno comparado ao preço de substituir o portão inteiro.

Onde o sistema falha e o que fazer

O portão basculante não é indicado para aberturas acima de 5 metros sem projeto estrutural específico. O peso excessivo sobrecarrega as molas e os roletes, e o risco de colapso aumenta significativamente. Nesses casos, o portão de correr ou o de folhas empilhadas é mais seguro. Também não funciona bem em locais com vento forte constante. A folha age como uma vela e a força do vento pode danificar as molas e os trilhos. Se a região tem ventos acima de 60 km/h, considere perfis mais robustos e molas com reserva de capacidade. A manutenção mínima consiste em lubrificar os roletes e o eixo a cada seis meses e verificar a tensão das molas uma vez ao ano. Portões basculantes bem ajustados duram mais de vinte anos. Portões mal projetados duram dois ou três e já começam a dar problema.

O que não pode faltar no projeto

Um projeto completo de portão basculante deve conter plantas com cotas da abertura, detalhes de fixação dos trilhos, especificação das molas com curva de torque, lista de perfis e espessuras, tabela de peso da folha, detalhe da sapata inferior e diagrama de folgas. Sem esses itens, qualquer instalação vira tentativa e erro. Se você vai contratar um fabricante, peça o projeto por escrito antes de pagar. Se o orçamento não acompanha o projeto técnico, há chances de o produto final ser improvisado. A diferença entre um portão que funciona por décadas e um que vira sinônimo de dor de cabeça está toda nessa etapa inicial.
