Simulando propagação de calor em PCBs: o que realmente funciona na prática

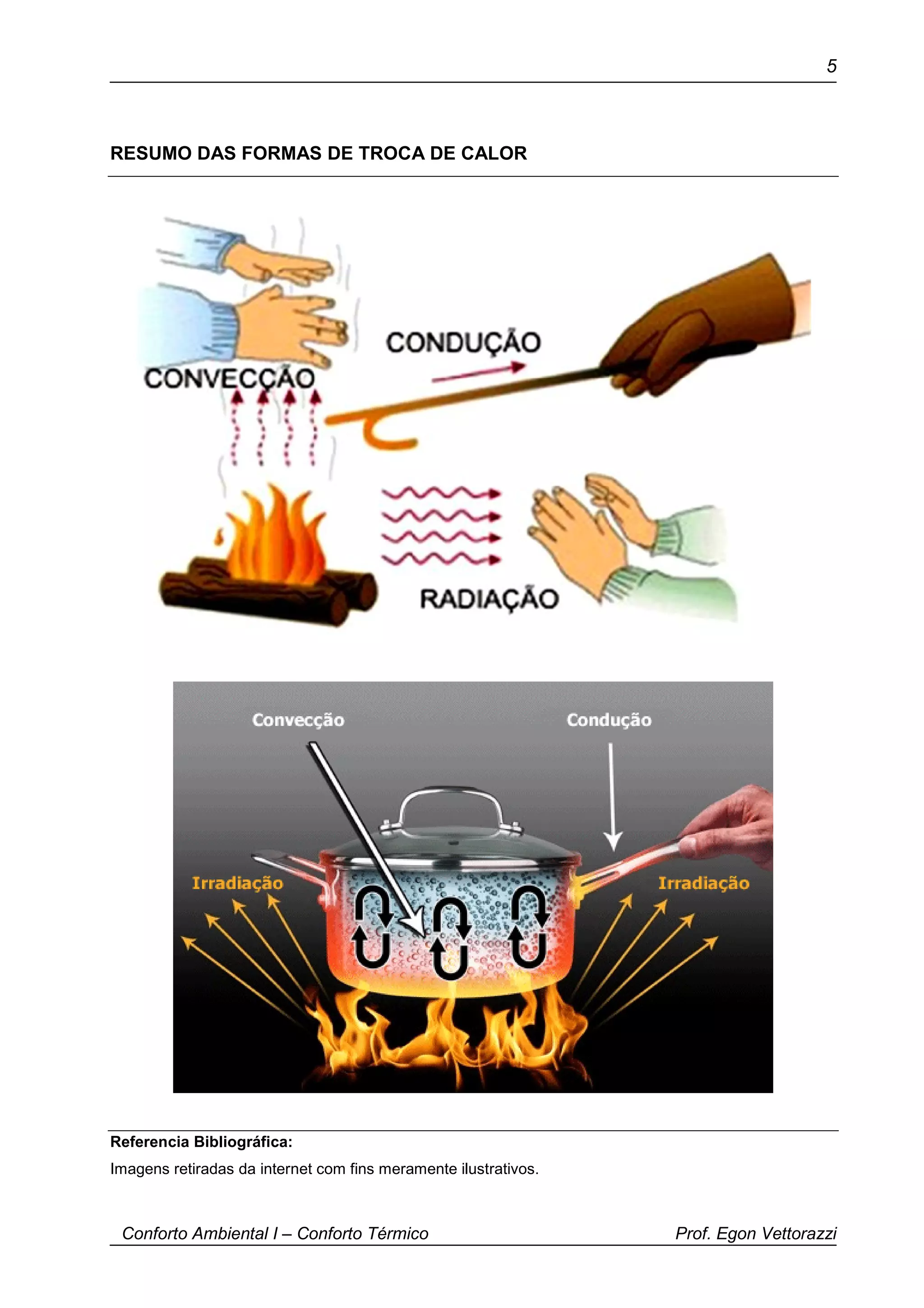

Eu passo dias na maior parte do tempo corrigindo simulações térmicas que deram errado em projetos de placas de circuito impresso. A maioria dos problemas não vem da matemática em si, mas de suposições simplificadas demais sobre como o calor se comporta nos materiais. Vou explicar o que acontece quando você tenta modelar isso corretamente e onde a maioria das pessoas erra. O calor se move de três formas: condução, convecção e radiação. Em placas eletrônicas, a condução domina dentro dos materiais, a convecção natural (às vezes forçada por ventoinhas) leva o calor para fora do sistema, e a radiação é praticamente irrelevante nas temperaturas que trabalhamos — geralmente abaixo de 100 graus Celsius no componente mais quente. A equação de Fourier rege a condução: o fluxo de calor é proporcional ao gradiente de temperatura e à condutividade térmica do material. Coisas simples assim. O problema é que ninguém implementa isso direito nas simulações.

Montando uma simulação térmica funcional

Comece pelo modelo geométrico. Não simplifique demais. Eu vejo gente transformar dissipadores em blocos homogêneos com uma condutividade térmica efetiva arbitrária e depois se perguntar por que os resultados não batem com a medição real. O alumínio extrudado de um dissipador tem caminhos térmicos anisotrópicos que um bloco maciço não representa. Se o dissipador tiver aletas, modele as aletas ou use um tensor de condutividade que capture a direção preferencial do fluxo. Defina os materiais com precisão. A condutividade térmica do cobre é cerca de 400 W/(m·K). A FR-4, o material base das placas, fica entre 0,25 e 0,35. Isso é uma diferença de mais de mil vezes. Colocar FR-4 com o valor padrão em todas as camadas é um erro comum que distorce completamente os resultados. O cobre nas trilhas e planos é condutor de calor tanto quanto de eletricidade, e ignorar isso é como simular um circuito e esquecer de conectar os fios. Aqui vai algo que a maioria dos guias não menciona: o efeito dos vias térmicos. Quando um componente gerador de calor precisa dissipar energia para uma camada de terra interna, cada viaage térmica age como um pontecinho de concreto entre duas ilhas. O número de vias, o diâmetro e o preenchimento com solda fazem diferença real. Vias com apenas 0,3 mm de diâmetro e sem preenchimento adequado têm uma resistência térmica significativa. Eu configurei uma simulação há algum tempo com 12 vias de 0,8 mm preenchidas, e o delta entre those vias sem enchimento e com enchimento foi de cerca de 8 graus na junção do componente. Não é um detalhe. É a diferença entre um design que funciona e um que fica no limite térmico.

Condições de fronteira: onde a coisa desanda

O erro mais frequente que eu encontro é a má definição das condições de contorno. Colocar uma convecção natural padrão de 5 W/(m²·K) em todas as superfícies expostas ao ar é uma aproximação que pode estar errada por um fator de três, dependendo da orientação da superfície e do fluxo de ar ambiente. Superfícies voltadas para cima irradiam diferente de superfícies voltadas para baixo. Superfícies em contato com outra carcaça ou placa têm resistência de contato térmico que nunca é considerada nas simulações. Eu resolvi isso adicionando camadas finas de material com condutividade reduzida nos pontos de contato mecânico — plástico entre o dissipador e a carcaça, por exemplo. Sem isso, o calor parece fluir perfeitamente onde na realidade existe uma barreira significativa. Se houver ventoinha, defina o coeficiente de convecção com base na velocidade do ar. Para fluxo laminar sobre uma placa plana, coeficientes entre 10 e 50 W/(m²·K) são razoáveis. Turbulento, sobe para 50 a 200. Use tabelas de correlação de Nusselt, não chute valores. Eu já vi projetistas colocarem h = 100 em tudo porque achavam que era um bom número médio. Isso é o mesmo que chamar um resistor de 10k quando você na verdade precisa de 4,7k.

Análise de resultados e validação

Após rodar a simulação, não olhe apenas a temperatura máxima. Olhe os gradientes. Um componente que atinge 85°C com um gradiente de 2°C entre seus terminais está se comportando de forma previsível. O mesmo componente com 85°C e um gradiente de 30°C dentro dele pode ter pontos quentes locais que o valor médio esconde. Isso é particularmente relevante para ICs grandes com múltiplos núcleos de potência. Sempre valide com medição real se possível. Um termopar do tipo K colado no encapsulamento com pasta térmica de fixação dá leituras confiáveis. Medir com câmera infravermelha funciona para superfícies externas, mas a emissividade do encapsulamento plástico varia muito — entre 0,9 e 0,95 na maior parte dos casos, mas metais polidos podem cair para 0,05 a 0,1, o que estraga a leitura completamente se você não ajustar. No meu caso recente, eu estava simulando um regulador de tensão switching em um dissipador pequeno montado diretamente no plano de terra. A simulação previa 72°C no case. A medição com termopar deu 89°C. O problema era que o caminho térmico através do FR-4 tinha várias camadas de isolamento entre o plano e o componente, e o modelo inicial assumia apenas duas camadas de cobre. Corrigi o stackup para refletir as oito camadas reais da placa, e a simulação passou a prever 87°C. Quase exato.

Dicas práticas de propagação de calor em projetos reais

Se você está trabalhando com componentes de alta potência, considere usar metal core ou alumínio como substrate em vez de FR-4 puro. A diferença de condutividade térmica é de cerca de 200 W/(m·K) para o alumínio versus 0,3 para a fibra de vidro. Isso não é só teoria — eu vi um projeto de driver LED onde a troca reduziu a temperatura de junção em 35 graus na mesma potência dissipada. Thermal vias não substituem dissipadores. Elas ajudam a espalhar calor, mas a capacidade de rejeitar energia para o ambiente depende da área superficial exposta e do coeficiente de convecção. Um array de 20 vias thermal ajudará a levar calor para uma camada interna, mas se essa camada não tiver onde dissipar, o calor simplesmente se acumula lá dentro. A solução correta é combinar vias com planos térmicos dedicados e, se necessário, com dissipadores externos acoplados termicamente a esses planos. A sensibilidade aos parâmetros do material também é subestimada. A condutividade térmica do FR-4 varia conforme a frequência de ressonância das fibras e a quantidade de resina. Datasheet de fabricante frequentemente mostra valores de 0,25 a 0,35, mas lotes diferentes podem variar. Se o projeto é crítico, faça testes com amostras reais do material que você vai usar, não confie cegamente em valores genéricos da internet.

Para simulações mais complexas, ferramentas como ANSYS Icepak, SolidWorks Simulation e até o FreeCAD com módulos de transferência de calor oferecem capacidades decentes. A diferença entre elas é principalmente na curva de aprendizado e no custo. Comece com o que está disponível gratuitamente se o orçamento for apertado — a precisão depende mais da qualidade do modelo do que da ferramenta em si.
