Propriedade Que Permite A Deformação Dos Materiais

A propriedade que permite a deformação dos materiais

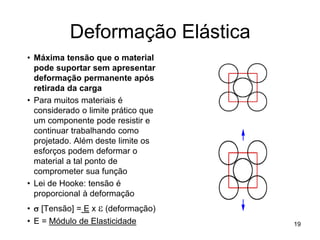

Quando você ouve falar em deformação de materiais, a maioria das pessoas pensa logo em algo quebrar ou amassar. Na prática, é bem mais simples do que parece. O conceito central aqui é a capacidade que um material tem de mudar de forma sob a ação de forças, sem se romper imediatamente. Isso envolve uma série de propriedades distintas que, isoladamente, explicam por que o aço se comporta de maneira completamente diferente do alumínio, ou por que o borracha volta ao lugar original e o zinco não. A propriedade que permite a deformação dos materiais é, tecnicamente, a plasticidade. Mas plasticidade não é o único fator em jogo. A elasticidade também entra na conta, e saber diferenciar as duas é o que separa quem projeta algo que funciona de quem projeta algo que falha no primeiro teste. Material elástico retorna à forma original quando a carga é removida. Material plástico se deforma permanentemente. Um mesmo material pode exibir ambos os comportamentos, dependendo da magnitude da tensão aplicada. Um ponto que muita gente confunde é achar que ductilidade e maleabilidade são a mesma coisa. Não são. Ductilidade é a capacidade de estiramento — o material aguenta ser puxado sem romper, como no fio de cobre que passa por um dado de trefilação. Maleabilidade é a capacidade de laminamento — o material aguenta ser comprimido em folhas finas, como é o caso do alumínio usado em papel alumínio. Ambos são formas de deformação plástica, mas o mecanismo de esforço é diferente.

Na prática, o que define até onde um material pode ir antes de romper é o limite de escoamento. Esse é o ponto em que a deformação deixa de ser elástica e passa a ser permanente. Para o aço carbono estrutural, por exemplo, esse valor gira em torno de 250 MPa. Já para o alumínio 6061-t6, você vê algo em torno de 276 MPa. Parece pouco diferente, mas a diferença real está na capacidade de absorção de energia antes da fratura, medida pelo módulo de tenacidade. O aço consegue deformar muito mais antes de romper do que o alumínio tratado. O alumínio, nesse sentido, é mais limitado. Já tive um problema específico com isso há alguns anos. Estávamos fazendo um projeto de fixação de equipamentos pesados em uma estrutura de alumínio, usando parafusos de aço. A ideia era apertar com torque suficiente para garantir a fixação. O problema era que o alumínio, por ter menor limite de fluência e menor capacidade de deformação plástica comparado ao aço, começava a ceder na região de contato enquanto o parafuso, teoricamente, ainda não havia atingido seu limite. O resultado era um aperto que parecia firme no momento da instalação, mas que ao longo de ciclos térmicos perdia pré-carga porque o alumínio não conseguia manter a deformação elástica necessária. A solução foi trocar a abordagem: em vez de confiar apenas no aperto do parafuso, adicionamosbuchas de aço entre o parafuso e a peça de alumínio, distribuindo a tensão por uma área maior. Isso reduziu a pressão de contato em cerca de 40% e resolveu o problema de perda de pré-carga. A lição prática: saber a propriedade que permite a deformação dos materiais é importante, mas saber como ela se manifesta em conjunto com outros materiais é o que realmente evita erros caros.

Como identificar se um material vai deformar como você espera

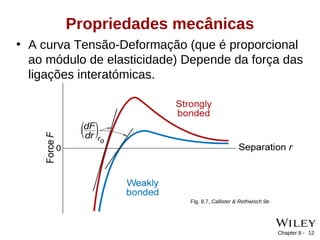

O primeiro passo é olhar para o diagrama tensão-deformação. Ele resume praticamente tudo. A curva começa linear — essa é a região elástica. A inclinação nessa parte é o módulo de Young, que mede a rigidez do material. Quanto mais inclinada a curva, mais rígido o material. Aí vem o ponto de escoamento, onde a curva começa a se desviar da linearidade. Depois disso, a deformação se torna permanente. Se você soltar a carga nessa fase, o material não volta. A curva continua subindo até atingir o ponto de resistência máxima, que é o pico da curva. Depois do pico, ocorre o estrangulamento e, finalmente, a fratura. A maioria dos engenheiros foca apenas no limite de escoamento e esquece que a região pós-pico é crítica para processos de conformação. Se você está prensando ou forjando um material, precisa saber até onde ele aguenta antes de romper. Dobre demais, e o material racha. Dobre de menos, e a peça não atinge a geometria desejada. O envelope de processamento é esse espaço entre o limite de escoamento e o ponto de fratura no diagrama. Materiais com faixa mais larga, como certos aços baixos, são mais tolerantes. Materiais com faixa estreita, como ligas de alumínio de alta resistência, são mais sensíveis a variações de temperatura e taxa de carregamento. Um detalhe que passa despercebido é a dependência da taxa de deformação. Materiais que parecem dúcteis em testes lentos podem se comportar de forma frágil em carregamentos rápidos. O policarbonato é um exemplo clássico. Em uma prova de impacto Izod, ele quebra com facilidade. Em uma tração lenta, ele se deforma bastante antes de romper. Isso acontece porque a taxa de deformação influencia diretamente o movimento das discordâncias no interior do material, e algumas estruturas cristalinas respondem de forma diferente conforme a velocidade do carregamento.

Fatores que afetam a deformação no dia a dia

A temperatura é o fator mais relevante. Materiais que são difíceis de conformar em temperatura ambiente muitas vezes se comportam de forma completamente diferente aquecidos. O aço, por exemplo, entra em uma faixa de trabalhabilidade entre 1000°C e 1200°C onde a deformação plástica se torna muito mais fácil. O limite de escoamento cai drasticamente e a ductilidade aumenta. É por isso que forjamento e laminação a quente são processos tão comuns na indústria. A microestrutura do material também influencia diretamente. Grãos menores geralmente melhoram a resistência mecânica, mas podem reduzir a ductilidade em certos contextos. Processos de normalização e recozimento alteram o tamanho de grão e, consequentemente, o comportamento de deformação. Um recozimento completo pode aumentar significativamente a capacidade de conformação de uma liga que estava endurecida por trabalho a frio. O processo de encruamento é exatamente o oposto: o trabalho plástico a frio aumenta a densidade de discordâncias, o que eleva a resistência, mas reduz a ductilidade. Tensões residuais também merecem atenção. Elas podem surgir de processos de usinagem, soldagem ou conformação anterior. Uma peça com tensões residuais altas pode parecer estar dentro das especificações durante o teste, mas apresentar trincas ou empenamentos posteriores quando submetida a carregamentos adicionais ou variação térmica. Relaxamento de tensões por tratamento térmico é uma solução comum, mas deve ser feito com controle preciso de temperatura e tempo para não comprometer outras propriedades do material.

Erros comuns que vejo em projetos novos

O erro mais frequente é selecionar um material com base apenas na resistência mencionada na tabela de especificações, sem considerar a deformação que ele vai sofrer durante a montagem ou operação. Um parafuso de alta resistência apertado além do seu limite elástico perde capacidade de fixação. Uma chapa de alumínio com bombeamento excessivo durante o estampamento pode ter microtrincas invisíveis a olho nu que reduzem sua vida útil em fadiga. Outro erro é ignorar a anisotropia. Materiais laminados têm propriedades diferentes nas direções longitudinal e transversal. Uma chapa de aço pode ter ductilidade significativamente maior na direção da laminação do que na direção perpendicular. Projetar uma peça que será submetida a carregamento multidirecional sem considerar essa orientação pode levar a falhas prematuras. Quem trabalha com simulação elementar finita costuma assumir comportamento elasto-plástico isotrópico padrão. Isso funciona para a maioria dos casos, mas para processos de conformação mais complexos, como estampagem profunda de chapas, o modelo de criterion precisa ser ajustado. O critério de Hill, por exemplo, leva em conta a anisotropia do material e dá resultados muito mais precisos do que o critério de von Mises tradicional para esse tipo de aplicação.

O que fazer quando o material não obedece ao esperado

Às vezes você seleciona o material, calcula tudo no papel, e na prática ele se deforma de forma diferente do previsto. Nesse caso, o primeiro passo é verificar as condições reais de processamento. Temperatura, taxa de carregamento, geometria de deformação, presença de concentradores de tensão. Um desses fatores pode estar deslocando o comportamento do material do esperado. Testes experimentais são o caminho mais confiável. Um ensaio de tração simples, feito nas condições reais de uso, pode revelar desvios importantes em relação aos dados de catálogo. Ensaios de duro- metria podem ajudar a correlacionar resistência e deformação. Ensaios de impacto avaliam a tenacidade em condições dinâmicas. Ensaios de fadiga são essenciais quando o componente vai sofrer ciclos repetidos de carregamento. Se o problema estiver relacionado a tensões residuais de processos anteriores, um tratamento térmico de alívio de tensões pode resolver. Normalmente consiste em aquecer a peça a uma temperatura abaixo da transformação de fase, manter por um tempo determinado, e resfriar de forma controlada. Para aços, isso geralmente fica entre 550°C e 650°C, dependendo da espessura e da composição da liga. O tempo de manutenção varia de uma hora por polegada de espessura a algumas horas para peças mais grossas.

Quando nenhuma solução térmica ou de processamento resolve, a alternativa é mudar de material. Ligas mais dúcteis, tratamentos superficiais como nitretação para aumentar a resistência sem comprometer o núcleo, ou até mesmo redesenhar a geometria da peça para redistribuir as tensões de forma mais uniforme. Às vezes o problema não é o material, mas a forma como ele está sendo usado. Entender a propriedade que permite a deformação dos materiais não é só teoria de sala de aula. É algo que se manifesta todo dia em oficina, em projeto, em falha. Conhecer os limites, os comportamentos, e os pontos onde as coisas saem do esperado é o que diferencia um profissional que resolve problemas de um que apenas segue manuais. E os manuais, convenhamos, nem sempre cobrem os casos em que o material decide se comportar de jeito inesperado.
