Protetor Termico 230 Graus

Guia prático de protetor térmico 230 graus: instalação, diagnóstico e armadilhas

O protetor térmico 230 graus é um dispositivo de segurança que abre o circuito de forma permanente quando a temperatura atinge 230°C. Ele não se comporta como um termostato. Quando atua, não volta. Você precisa substituí-lo. A maioria das pessoas confunde os dois, instala errado, ou escolhe a temperatura errada e depois fica sem entender por que o aparelho queimou. Eu já vi técnico trocar um fusível térmico de 230°C por um de 150°C num ferro de engomar porque "fazia mais sentido". O ferro desligava aos 30 segundos. O cliente achava que era defeito no ferro. Na verdade, o fusível estava simplesmente fazendo o que deveria, só que na temperatura errada.

Entendendo o protetor termico 230 graus

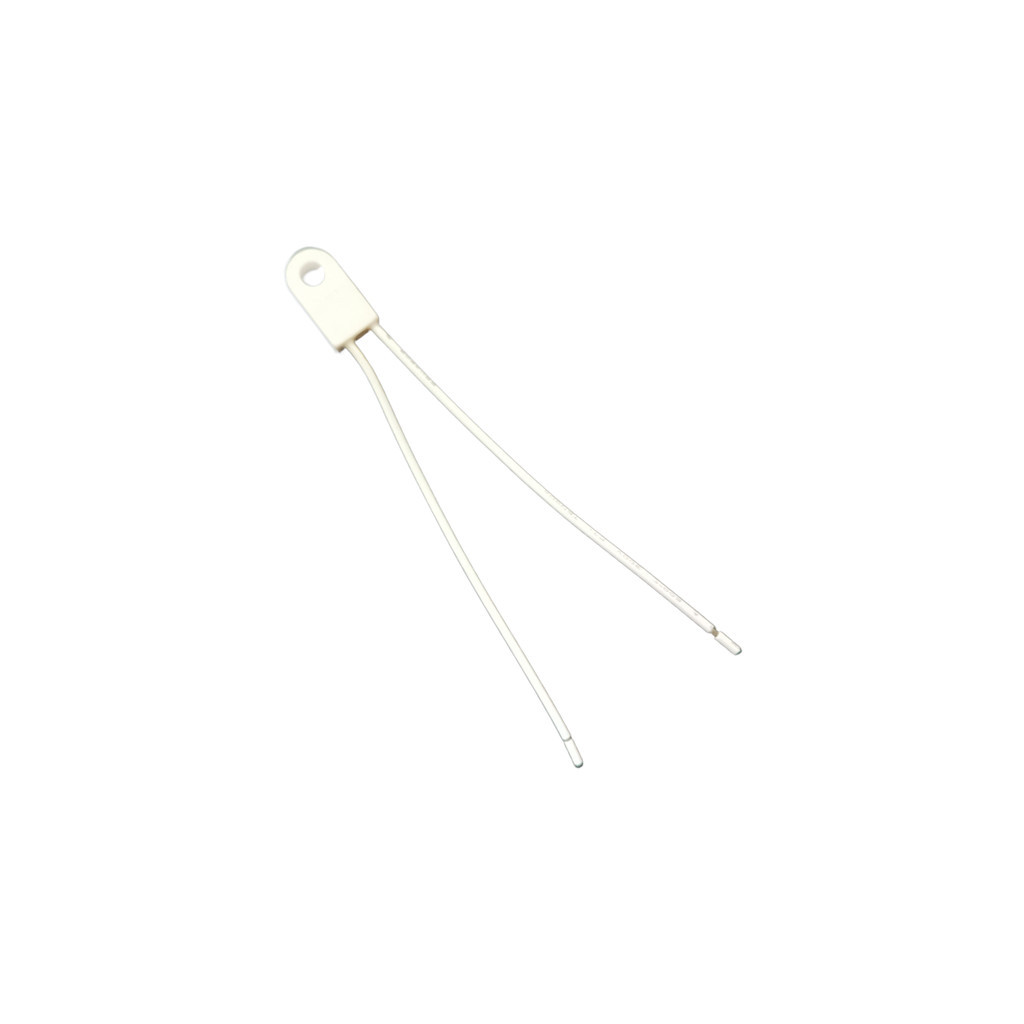

O protetor térmico 230 graus é um cutout térmico, também chamado de fusível térmico descartável. Dentro do encapsulamento há um elemento sensível à temperatura fundido por uma liga de baixo ponto de fusão, preso por mola. Quando a temperatura atinge o ponto de disparo, a liga derrete, a mola se solta, e os contatos se separam. O circuito abre. Pronto. Fim da linha para aquele componente. Tem duas classificações importantes que quase ninguém verifica antes de comprar: a temperatura de ação (230°C neste caso) e o tipo de ação. Ação lenta significa que o dispositivo tolera picos breves de temperatura sem disparar. Ação rápida dispara instantaneamente ao atingir a temperatura. Para um ferro de Chapinha ou secador de cabelo, ação rápida é o padrão. Para um aquecedor de ambiente com grande massa térmica, ação lenta faz mais sentido. O corrente nominal também importa. Um protetor térmico 230 graus de 10A suporta 10 amperes continuamente sem degradear. Se o seu aparelho consome 12A, mesmo que o fusível não dispare, ele vai envelhecer mais rápido e pode falhar prematuramente ou, no pior cenário, soldar os contatos. Sempre respeite a corrente nominal com uma margem de 20% no mínimo.

Como instalar corretamente

A instalação parece óbvia, mas é onde a maioria erra. O protetor térmico 230 graus precisa estar em contato térmico direto com a superfície que deve proteger. Se você prender ele com um grampo de aço longe do aquecedor, ou se colocar isolante entre o dispositivo e a peça quente, ele não vai disparar na temperatura correta. Pode não disparar nunca, ou disparar muito tarde. No meu caso, reinstalando uma torradeira antiga, o protetor térmico original estava montado com um suporte de plástico que derretera levemente. O fusível novo que eu comprei veio com parafuso de montagem. Apertei direto no metal, mas esqueci de verificar o plano de contato. A solda de estanho que envolvia o terminal do fusível tinha oxidado. O resultado foi que o fusível disparava aleatoriamente a 195°C em vez de 230°C. Demorei duas horas para descobrir. A solução foi lixar levemente o terminal, aplicar pasta de solda e montar com contato direto no corpo de alumínio do elemento aquecedor. Parafixo com parafuso e arruela: use arruela de compressão, não arruela plana simples. A arruela de compressão garante que o contato térmico seja uniforme. Aperte com torque moderado. Apertar demais deforma o encapsulamento e altera a calibração. Apertar de menos deixa folga térmica.

Conexão elétrica: use fios da bitola adequada para a corrente. Terminal tipo olhal ou faston, ambos funcionam. O importante é que o terminal não fique sob tensão mecânica. Se o fio puxar o terminal do protetor, com o tempo a conexão enfraquece, aquece, e pode queimar o borne. Eu já vi isso em um ferro de solda barato onde o cabo flexionava demais perto do protetor térmico.

Diagnóstico: como saber se o protetor térmico queimou

A maneira mais simples é usar multímetro em continuidade. Desconecte o protetor do circuito e meça entre os dois terminais. Se houver continuidade, ele está bom. Se não houver, queimou. Simples assim. Mas tem uma pegadinha. Às vezes o protetor térmico 230 graus não queimou. O aparelho não funciona por outro motivo. Então antes de trocar o protetor, verifique se a alimentação chega até ele. Meça a tensão na entrada do dispositivo com o aparelho ligado. Se não houver tensão de entrada, o problema é a frente, não o protetor. Verifique também se não há cabo rompido, solda fria, ou conector solto entre a tomada e o protetor. Outro ponto: protetor térmico não mede resistência. A resistência dele é próxima de zero quando fechado. Se você medir 50 ohms ou mais, ou medir infinito mesmo com continuity test ativo, ele está aberto. Substitua.

Erros comuns que todo mundo comete

O erro mais frequente é substituir o protetor térmico por um curto-circuito. Colocar um jumper nos terminais para "testar" o aparelho. Nunca faça isso. O protetor existe por um motivo. Se você coloca um jumper, não há mais proteção contra superaquecimento. O elemento aquecedor pode pegar fogo. O segundo erro é usar protetor térmico como chave liga-desliga. Ele não foi projetado para comutação. Cada vez que você abre e fecha o circuito manualmente, você desgasta os contatos internos. A vida útil cai de dezenas de milhares de ciclos para algumas centenas. Use um interruptor comum para ligar e desligar. O terceiro erro, que eu cometi uma vez, é acreditar na temperatura marcada sem verificar. Comprei um lote de protetores térmicos 230 graus de um fornecedor genérico. Na bancada, aqueci com pistola de ar quente e cronometrei. Dois deles dispararam a 210°C. Um disparou a 248°C. A tolerância de fábrica para esses dispositivos costuma ser ±10°C a ±15°C, mas depends do fabricante. Lotes baratos podem fugir disso. Se for para uma aplicação crítica, teste pelo menos três unidades antes de confiar.

Quando proteger o protegido e não o aparelho

Aqui vai algo que eu aprendi na prática e que poucos entendem: o protetor térmico 230 graus não protege o aparelho. Ele protege o que está ao redor do aparelho. Em um secador de cabelo, por exemplo, a temperatura de 230°C no elemento aquecedor é perfeitamente normal. O que o protetor faz é evitar que a carcaça de plástico derreta e cause queimadura no usuário. Se você colocar um protetor de 300°C, o plástico da carcaça já derreteu antes do dispositivo agir. Da mesma forma, em um ferro de engomar, o protetor de 230°C protege o cabo e a isolçao interna do fio, não a sola. A sola chega a 230°C normalmente. O problema seria se o elemento aquecedor superaquecesse a ponto de derreter a fiação próxima.

Manuseio e armazenamento

Protetor térmico 230 graus não é algo que você joga numa gaveta e esquece. Armazene em local seco, sem vibração excessiva, e fora do alcance de fontes de calor. Eu já encontrei um estoque de protetores armazenados perto de um forno industrial que dispararam antes da instalação. O calor ambiente de longo prazo pode envelhecer o elemento sensível. Não dobre os terminais perto do encapsulamento. Dobre a alguns milímetros da base. Dobra muito perto pode trincar o selo e permitir umidade. Umidade dentro do encapsulamento altera a condutividade térmica interna e muda a temperatura de disparo.

Alternativas quando o protetor térmico não resolve

Se o seu aplicativo exige reset automático após superaquecimento, o protetor térmico 230 graus não é a solução. Você precisa de um termostato de ação térmica retrabalhável, ou de um termistor com circuito de controle ativo. Protetor térmico é descartável e sem reset. Se você quer que o aparelho volte a funcionar sozinho depois de resfriar, compre um termostato de bipola ou um thermostat PTC com contato normalmente fechado. Se a corrente nominal é muito alta para um protetor térmico convencional, considere um disjuntor térmico retrabalhável ou um controlador eletrônico com sensor de temperatura. Dispositivos eletrônicos permitem precisão de ±1°C, enquanto protetores térmicos mecânicos variam de ±10°C a ±20°C dependendo do fabricante.

Resumo do que funciona na prática

Verifique a corrente nominal com margem de 20%. Confirme se é ação rápida ou lenta para a sua aplicação. Garanta contato térmico direto e firme. Não use como interrupto. Teste unidades de lotes desconhecidos. Use jumper só para diagnóstico temporário com supervisão, nunca como solução permanente. E lembre-se: o protetor térmico 230 graus é o último recurso. Se ele disparar com frequência, o problema é outro. Trocar o protetor sem corrigir a causa raiz só adiara o defeito. Se precisar de especificações técnicas completas de algum modelo específico, consulta o datasheet do fabricante. Nomes comuns no mercado incluem EVO-TEMP, Bimetal Cutout, e referências IEC 60127-5. Qualquer coisa fora dessas normas é suspeito.
