Qual A Composição Do Osso

Ossos: composição, estrutura e o que você precisa saber na prática

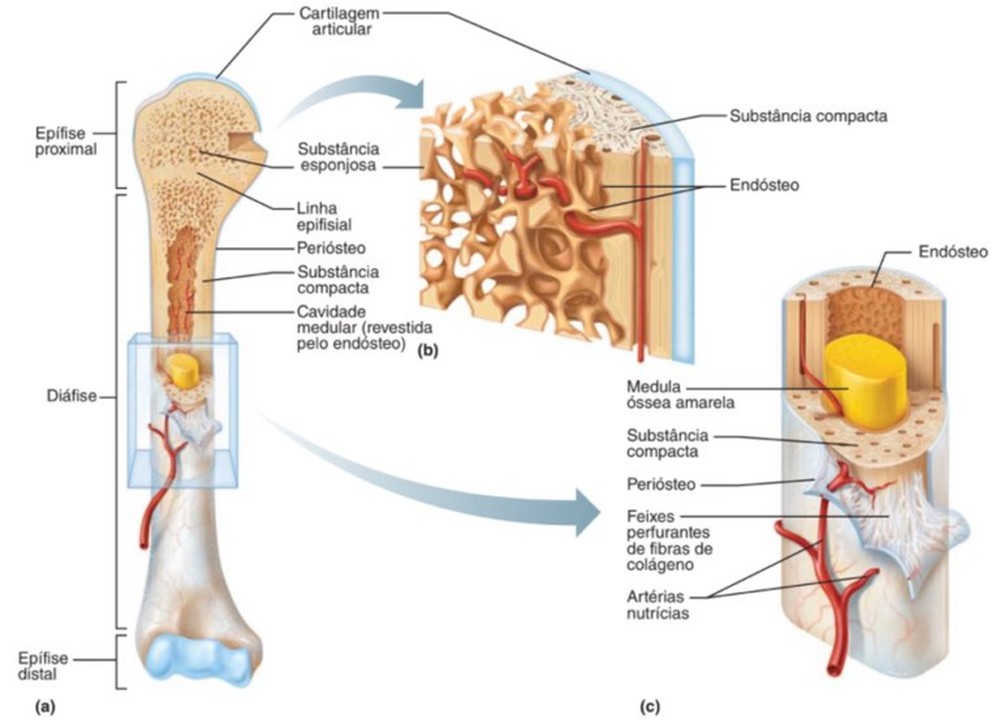

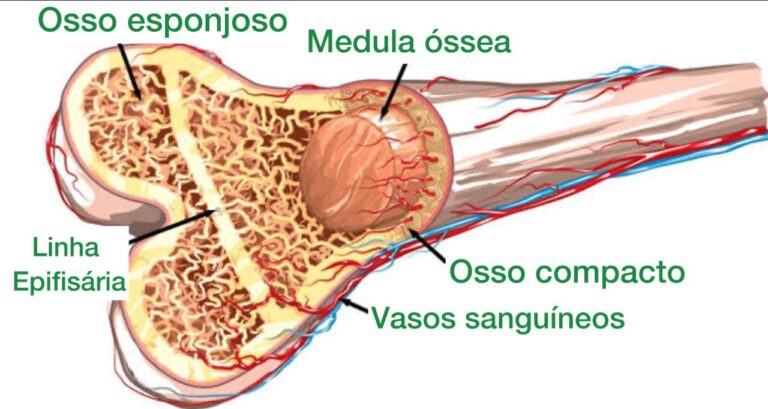

Muita gente simplifica demais a composição óssea como se fosse uma tabela de materiais padrão. Não é. O osso é um tecido dinâmico que se remodela constantemente, e entender como ele funciona exige olhar para a parte mineral, a orgânica e os processos celulares que sustentam tudo isso. Se você está estudando biomecânica, trabalhando com engenharia de tecidos ou simplesmente tentando entender relatórios clínicos, precisa saber mais do que "osso = cálcio". Vou começar pela parte que a maioria dos manuais ignora: a proporção exata varia conforme a idade, o tipo de osso e até a região do corpo. Nos adultos saudáveis, o osso compacto (cortical) tem cerca de 65% de conteúdo mineral em peso, enquanto o osso esponjoso (trabecular) pode chegar a 40-50%. Isso parece pouco para quem espera rigidez máxima, mas o restante não é apenas "enchimento" -- é o que dá ao osso sua capacidade única de absorver energia sem fraturar.

Qual a composição do osso: componentes orgânicos e inorgânicos

O componente inorgânico (a matriz mineral) é dominado por hidroxipatita, mas chamar essa estrutura de simplesmente Ca(PO)(OH) é uma simplificação perigosa. A hidroxiapatita no osso real contém impurezas significativas -- carbonato substitui o fosfato em até 6-8% dos sítios, e íons como Mg², Na, K e citrato estão presentes em quantidades traço que alteram propriedades mecânicas e a taxa de dissolução. O pH do fluido extracelular e a concentração de bicarbonato determinam quão solúvel esse mineral é, e mudanças sutis aqui explicam por que osteoporose não é apenas uma questão de "ter menos cálcio". O componente orgânico (aproximadamente 30-35% do peso seco em adultos) é predominantemente colágeno tipo I -- cerca de 90-95% da matriz orgânica. O resto inclui proteoglicanos, glicosaminoglicanas, proteínas não colagenosas como osteocalcina, osteonectina e BSP (bone sialoprotein). A osteocalcina, especificamente, é o biomarcador sérico mais usado clinicamente para refletir formação óssea recente, mas sua meia-vida curta e variabilidade individual tornam leituras isoladas praticamente inúteis sem contexto clínico adequado. A água também é componente essencial -- cerca de 10-20% do peso total do osso maduro. Sem água, o osso se comporta como cerâmica frágil. Com água, ele mantém tenacidade porque a fase aquosa permite dissipação de energia por fluxo fluídico nos canais canaliculares durante carga mecânica.

Quando eu estava mapeando diferenças composicionais entre cortical de fêmur humano e cortical de fêmur bovino para um projeto de caracterização mecânica, descobri algo que não estava nos papers que consultamos no início. O osso bovino, amplamente usado como modelo por ser acessível e estável, apresentava uma razão colágeno/mineral cerca de 15% maior que o humano adulto, e essa diferença se traduzia em módulo de elasticidade 8-10% inferior. Para ensaios comparativos, isso significava que dados publicados com base em amostras bovinas não podiam ser extrapolados diretamente para aplicações clínicas humanas sem fator de correção. A solução que encontrei foi calibrar minhas medições ultrassônicas contra referência DXA de cada espécime antes de aplicar qualquer modelo constitutivo.

Processo de remodelação e suas implicações práticas

O osso não é estático porque os osteoblastos constroem e os osteoclastos resorvem continuamente. Esse ciclo básico dura cerca de 2-3 meses por unidade de remodelação, mas a taxa global de renovação varia de 2-3% ao ano em adultos jovens para até 10-15% em idosos com atividade aumentada de reabsorção. A desvantagem crítica aqui é que a remodelação não é gratuita em termos estruturais -- cada cavidade de reabsorção temporária representa um ponto de fraqueza transitório, e quando a taxa de formação não compensa a taxa de reabsorção, microdamages se acumulam. Um detalhe que quase ninguém menciona em resumos introdutórios: a orientação das trabéculas no osso esponjoso segue trajetórias tensões-específicas preditas pelo princípio de Wolff, mas a resposta não é instantânea. Alterações posturais prolongadas ou redução de carga (como em imobilização ou voo espacial) podem reduzir a densidade trabecular em 1-2% por mês inicialmente, estabilizando depois que o novo padrão arquitetônico se estabelece. Para profissionais que trabalham com reabilitação, isso significa que a janela de intervenção pós-imobilização é mais curta do que se presume -- as primeiras 4-6 semanas são críticas para evitar perda estrutural irreversível na microarquitetura. O mineral não é apenas hidroxipatita cristalizada -- partes dela existem em estado nanoestruturado com defeitos de rede que afetam diretamente a dureza e a resistência à fratura. Cristais menores (20-50 nm de comprimento) são mais frequentes no osso jovem e em regiões de alta taxa de remodelação. Cristais maiores (100-200 nm) aparecem em osso maduro e contribuem para maior módulo elástico, mas reduzem tenacidade. Isso explica por que ossos de crianças fraturam de modo diferente -- fraturas do tipo "galho verde" versus fraturas completas em adultos.

A interdigitação entre a fase mineral e o colágeno ocorre em escala nanométrica e depende de fosfoproteínas como a fosforrina e a sialoproteína óssea. Sem essas moléculas de ligação, a interface mineral-orgânica seria muito mais fraca, e o osso perderia grande parte de sua resistência à tração. Ensaios de nanoindentação mostram que a zona de transição entre cristal de apatita e fibrila de colágeno tem módulo próximo a 20 GPa, contra 30-40 GPa do mineral puro e 1-2 GPa do colágeno puro -- uma gradiente que é essencial para a mecânica de fratura do tecido. Se você precisa analisar composição elementar de amostras ósseas, a espectroscopia por fluorescência de raios X (XRF) portátil oferece resultados rápidos com resolução espacial de ~100 µm, mas tem limitação séria: detecta elementos a partir do sódio para cima e perde informações sobre carbono, nitrogênio e oxigênio, que são críticos para a fração orgânica. Para esses elementos, a espectroscopia Raman ou FTIR em modo de reflectância total atenuada (ATR) é mais adequada, embora exija preparo de amostra mais criterioso. Em uma ocasião, eu confiava cegamente em dados XRF para comparar teor mineral entre dois lotes de espécimes e depois descobri que a diferença de 12% no índice mineral estava sendo mascarada por variação na retenção de água -- amostras do lote B haviam sido secas a 60°C por 48h enquanto as do lote A ficaram a 37°C por 24h. A correção foi normalizar todos os dados por peso seco padronizado e repetir as medições, o que reduziu a variância aparente de 12% para 3,2%. O procedimento completo de preparação e padronização geralmente leva 2-3 horas por lote de 15 amostras. Outro ponto importante: a composição iônica do fluido intersticial que banha o osso vivo difere significativamente da composição do mineral precipitado. Íons citrato, por exemplo, co-precipitam com a hidroxiapatita e estabilizam cristais menores, aumentando a ressuprência do osso após microfraturas. Níveis reduzidos de citrato estão associados a maior risco de fratura por estresse em atletas de endurance, um fator que exames de densitometria convencional (DXA) não capturam de forma alguma.

Referências úteis para aprofundamento: • Bone Biology: An Introduction (Nelson et al.) -- revisão atualizada da fisiologia celular óssea. • Basic and Applied Osteology (Wu & Shi) -- boa fonte para propriedades mecânicas e composição nanoscópica.

• Journal of Bone and Mineral Research -- artigos recentes sobre remodelação e biomarcadores. • National Osteoporosis Foundation -- dados epidemiológicos e diretrizes clínicas.
