Qual A Função Do Manometro

Entendendo o que um manômetro faz na prática

O manômetro é um instrumento de medição de pressão. O nome vem de "manômetro" – do grego "manos" (medida) e "metron" (medidor) – e ele serve exatamente para isso: mostrar a pressão interna de um fluido, seja gás ou líquido, dentro de um sistema pressurizado. Na prática, você liga ele num ponto do circuito e ele te diz se está dentro da faixa que deveria estar ou se tem algo errado acontecendo. Qual a função do manometro? Em resumo, é medir pressão. Mas a parte importante é entender que existem vários tipos e eles não são todos iguais. Um manômetro de tubo de Bourdon, por exemplo, é o mais comum em instalações residenciais e industriais. Ele funciona com um tubo enrolado em forma de espiral que se deforma conforme a pressão interna aumenta, e esse movimento mecânico movimenta um ponteiro num mostrador. Simples, resistente, barato.

Tipos comuns e onde você vai encontrá-los

No dia a dia, os manômetros aparecem em lugares bem específicos. Em instalações de gás natural ou GLP, eles são obrigatórios por norma (NR-13 no caso de caldeiras, e as normas da ANP para gases). Em sistemas de ar comprimido industrial, cada ramal costuma ter o seu. Em refrigeração e climatização, os técnicos usam manômetros em conjunto com válvulas de serviço para diagnosticar carga de gás, vazamentos e desempenho do sistema. Existem também os manômetros digitais, que usam células de carga ou sensores piezorresistivos. São mais caros e precisam de calibração periódica, mas oferecem precisão melhor em baixas pressões e permitem saída de sinal para automação. Em instalações de gás residencial, porém, o analógico de Bourdon continua sendo o padrão porque é à prova de falha elétrica e não exige manutenção complexa.

Como ler e interpretar corretamente

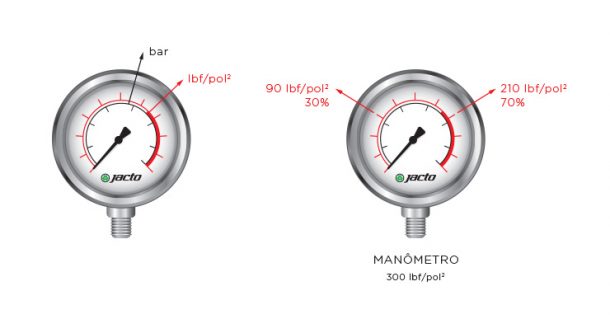

Aqui é onde a maioria das pessoas erra. Um manômetro mostra pressão relativa (manométrica), não absoluta. Isso significa que ele mede a diferença entre a pressão do sistema e a pressão atmosférica local. Se o manômetro marca zero, o sistema está na mesma pressão que o ar ao redor. Se marca 2 bar, está 2 bar acima da pressão atmosférica. Muita gente confunde e tenta converter direto para pressão absoluta sem somar a pressão atmosférica (~1 bar ao nível do mar). Outro ponto crucial: a precisão do equipamento. Manômetros industriais comuns têm classe 1.6 ou 2.5, o que significa um erro máximo de 1,6% ou 2,5% do fundo de escala. Se você usa um manômetro de escala 0-10 bar com classe 1.6, o erro pode ser de até 0,16 bar em qualquer ponto da leitura. Isso parece pouco, mas em sistemas de gás onde a pressão de trabalho é próxima de 0,5 bar, o erro relativo já começa a ficar significativo. Na prática, o que eu vi acontecer frequentemente é gente usando manômetros de escala inadequada. Colocaram um manômetro de 0-16 bar num sistema que operava em torno de 2 bar, e a leitura era praticamente inútil pelo erro proporcional. O correto é escolher uma escala onde a pressão de trabalho fique entre 30% e 75% do fundo de escala. Assim você maximiza a precisão relativa.

Um problema real que eu encontrei

Há alguns anos, eu estava diagnosticando uma instalação de gás industrial onde a pressão estava oscilando sem motivo aparente. O manômetro indicava variações de cerca de 0,3 bar em períodos de 30 segundos. O sistema estava correto em teoria, mas nada parecia errado. A solução foi trocar o manômetro por um modelo com amortecedor de pulsação (o chamado manômetro com sifã ou capilar preenchido com silicone). As oscilações pararam e a leitura ficou estável. O problema não era do sistema – era da vibração das tubulações transmitindo pulsos diretamente para o tubo de Bourdon. Sem o amortecedor, o ponteiro ficava tremendo e a leitura era impossível de confiar. Se você estiver em um ambiente com muita vibração ou pulsação, como em compressores de ar ou bombas, considere sempre usar manômetros com sifã ou preenchidos com fluido. O custo sobe uns 20%, mas elimina readings errados e ainda protege o mecanismo interno contra desgaste prematuro.

Limitações e cenários onde o manômetro falha

Manômetros mecânicos não funcionam bem em pressões muito baixas (abaixo de 0,1 bar) porque o atrito interno do mecanismo domina o sinal. Para vácuo ou pressões muito reduzidas, o ideal é usar um manômetro pirômetro, um manômetro de fio quente, ou transdutores eletrônicos de pressão. Também tem o problema da temperatura. O tubo de Bourdon expande ou contrai com variações térmicas, e isso gera erro de leitura. Em ambientes com flutuação grande de temperatura – como câmaras frigoríficas ou ambientes industriais sem climatização – o erro pode chegar a 0,5% da leitura por grau Celsius de diferença em relação à temperatura de calibração. Se você precisa de precisão nesses cenários, use um transdutor com compensação térmica integrada. Outro ponto: manômetros precisam de calibração. A recomendação da maioria dos fabricantes é a cada 12 meses em condições normais, ou a cada 6 meses em ambientes severos. Um manômetro descalibrado que indica 3 bar pode estar indicando 2,7 ou 3,3 bar na realidade. Em instalações de gás, onde a pressão de projeto é crítica para segurança e eficiência, operar com instrumento descalibrado é risco desnecessário.

O que fazer se você precisa instalar ou trocar um

Se for trocar um manômetro numa instalação existente, despressurize o sistema antes de remover o vecchio. Use fita vasilante ou sella rosca adequado ao fluido – para gás, evite fitas comuns de encanamento porque podem contaminar o circuito. Aperte com chave de boca, sem exagerar no torque. Tubos de Bourdon são delicados e apertar demais empena o mecanismo interno. Depois de instalado, verifique se há vazamento na conexão com solução sabonosa. Bolhas indicando vazamento são sinal de que a vedação não ficou boa. Se não houver bolhas mas o manômetro não zerar quando o sistema estiver despressurizado, verifique se o zero está ajustável. Muitos modelos têm um parafuso de regulagem de zero no mostrador. Em instalações de gás para uso doméstico ou comercial, a troca ou instalação de manômetros deve ser feita por profissional habilitado, conforme as normas da ABNT NBR 15526 (GLP) e NBR 16367 (gás natural). O equipamento também precisa ter registro de calibração e certificado de qualidade do fabricante para ser aceito em vistorias técnicas.
