O que o desenho técnico realmente permite na prática

Desenho técnico é uma ferramenta de comunicação precisa entre projetistas, engenheiros, fabricantes e construtores. A possibilidade principal é traduzir ideias tridimensionais em representações bidimensionais que qualquer profissional da área possa interpretar sem ambiguidade. Isso parece simples até você precisar fabricar uma peça que nunca foi feita antes. Na prática, ele permite definir geometria, tolerâncias, acabamentos superficiais, materiais e processos de fabricação tudo em um único documento estruturado. Um desenho técnico bem feito carrega informações sobre como uma peça deve ser usinada, soldada, tratada termicamente ou montada. Sem isso, cada fabricante faria algo diferente do esperado. Comece pelo básico: projeções ortogonais, cotas, tabelas de especificações e notas gerais. A norma ABNT NBR 10.067 define como representar vistas principais, vistas auxiliares e cortes. Não tente inovar nessa parte. A maioria dos problemas começa quando alguém decide criar um sistema próprio de representação. O fabricante recebe o desenho, não entende as vistas e produz a peça errada.

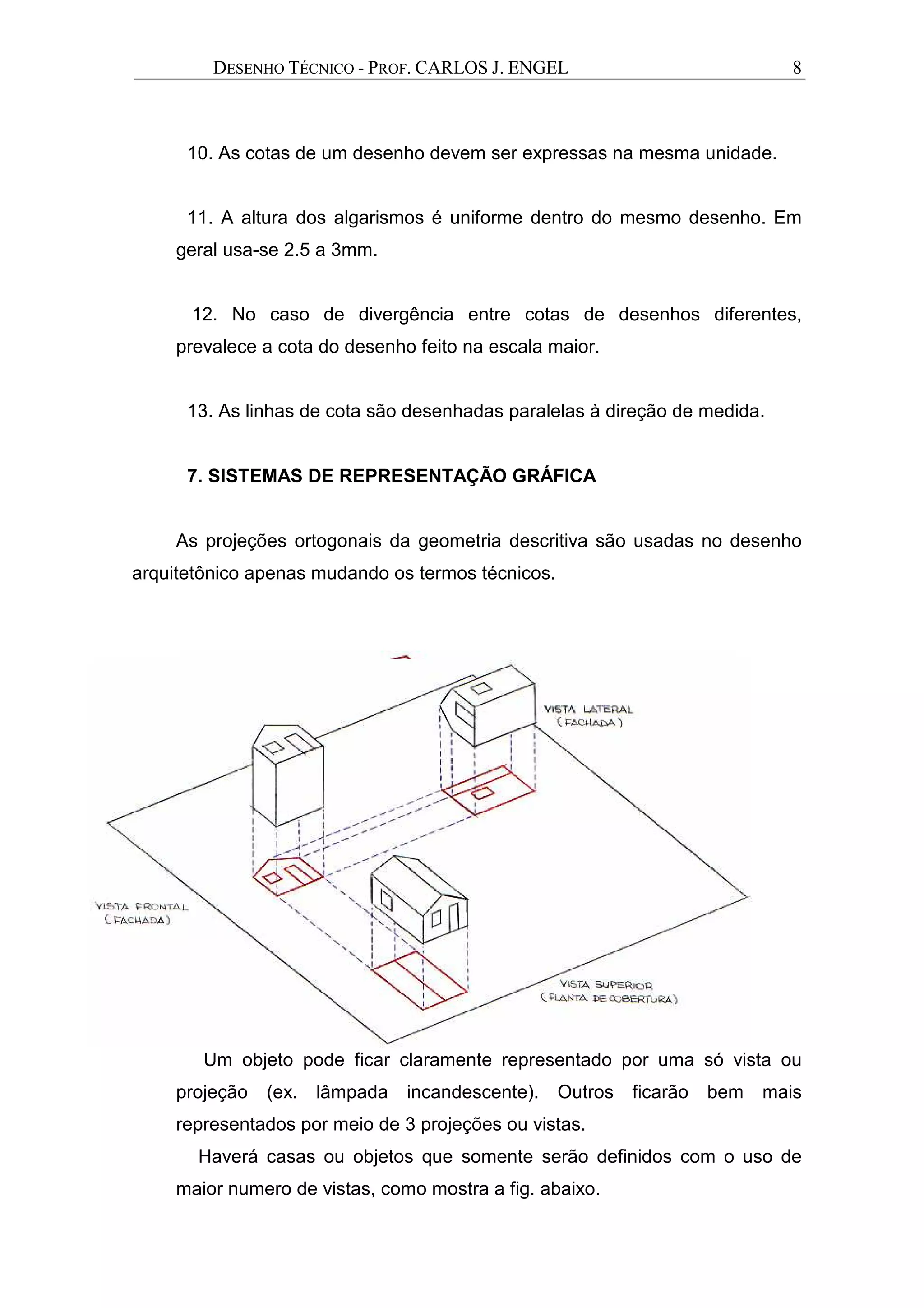

Uma coisa que poucos iniciantes entendem é que cotar um desenho técnico não significa colocar todas as dimensões que você consegue medir. Significa colocar apenas as dimensões necessárias para que a peça possa ser fabricada e inspecionada corretamente. Cotar demais gera conflitos de tolerância. Cotar de menos gera ambiguidade. O ideal é seguir a sequência: primeiro cotas de definição (forma e tamanho), depois cotas de localização (posicionamento de furos, chanfros, rasgos) e por último cotas de referência quando realmente necessárias. Tolerâncias geométricas são outro ponto onde muitos erram. O uso correto de GD&T (Geometric Dimensioning and Tolerancing) permite controlar paralelismo, perpendicularidade, coaxialidade, posição e outros elementos muito além do que cotas lineares conseguem fazer. Eu já vi um projeto onde a peça tinha seis furos que precisavam estar a uma distância exata de uma borda de referência. O projetista colocou cotas lineares simples com tolerância simétrica. Na hora da usinagem, a variação acumulada fez com que dois furos saíssem fora da posição permitida. A solução foi refazer o desenho usando tolerância de posição com datum references e um tol zone circular. Isso reduziu o custo de retrabalho em cerca de setenta por cento. Há possibilidades que só aparecem quando você trabalha com modelos 3D e desenhos derivados automaticamente. O desenho técnico gerado a partir de um modelo CAD paramétrico se atualiza quando o modelo muda. Isso economiza tempo mas também esconde problemas. Quando a geometria do modelo é alterada sem revisão do desenho, cotas antigas podem permanecer no papel sem refletir a realidade. Já perdi horas rastreando discrepâncias porque o desenho não havia sido regenerado após uma modificação no modelo. O conselho prático é sempre comparar cada cota do desenho com o modelo 3D antes de liberar para fabricação.

Outra possibilidade importante é a representação de conjuntos e montagens. Um desenho de conjunto mostra como várias peças se encaixam, com lista de materiais, numeração de peças e indicações de rosca, solda e tratamento superficial. Desenhos de conjunto mal elaborados causam erro de montagem em campo, especialmente quando há múltiplas versões de um mesmo equipamento em produção. Desenho técnico também permite documentar modificações pós-fabricação. Quando uma peça precisa ser reformada ou adaptada, um desenho de reforma com anotações claras evita que o revisor interprete mal a intenção original. Eu já cheguei a encontrar peças usinadas com base em desenhos que tinham sido alterados três vezes sem atualizar as cotas. O resultado foi uma peça incompatível com o conjunto ao qual deveria se encaixar. Existem limitações que todo profissional precisa aceitar. Desenho técnico não substitui a comunicação verbal. Uma reunião rápida com o operador de máquina ou com o engenheiro de processo resolve dúvidas que um desenho nunca conseguirá transmitir sozio. Além disso, desenhos técnicos convencionais têm dificuldade em representar geometrias complexas, superfícies livres ou peças com topologias orgânicas. Nesse caso, o caminho é complementar com modelos 3D, nuvens de pontos ou documentação adicional.

Ferramentas como AutoCAD, SolidWorks, Inventor, NanoCAD e FreeCAD permitem produzir desenhos técnicos com diferentes níveis de automação. Para quem está começando, o NanoCAD ou o FreeCAD são opções gratuitas que seguem as normas brasileiras sem custo de licença. O importante não é o software, é saber ler e interpretar normas. O tempo gasto aprendendo a ferramenta se perde rápido; o tempo gasto aprendendo normas permanece relevante por toda a carreira. Se o objetivo é apenas visualizar uma ideia sem intenção de fabricar, o desenho técnico pode ser exagero. Um esboço à mão ou um modelo 3D rápido cumpre o papel com menos esforço. O desenho técnico exige rigor porque carrega responsabilidade legal e técnica. Cada linha, cada cota e cada nota pode ser usada como referência em uma reclamação de qualidade ou em um laudo pericial. Por isso vale a pena dominar, mesmo que do jeito mais prático possível.
