Refração Da Luz Exemplos

Entendendo a refração sem complicação

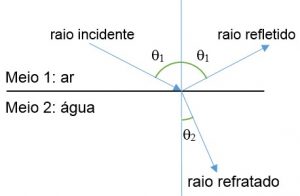

A refração é o desvio que um raio de luz sofre ao passar de um meio para outro com índice de refração diferente. Parece simples quando você vê na lista do conteúdo programático, mas na prática as coisas ficam rápidas e chatas se você não souber o que está acontecendo fisicamente. A lei de Snell-Descartes é o que rege tudo: n1 · sen(i) = n2 · sen(r). O resto é matemática aplicada a situações reais. O exemplo clássico que todo mundo cita é a caneta dentro de um copo com água. A parte submersa parece quebrada porque a luz sai da água (n 1,33) e entra no ar (n 1,00), mudando de direção. Você vê a caneta deslocada. Nada extraordinário, mas é aí que a coisa começa a ficar interessante. Outro caso bem documentado é o efeito milagre dos nadadores. Quem já tentou pegar um objeto no fundo da piscina sabe que ele parece mais perto do que realmente está. O índice da água em relação ao ar é cerca de 1,33, então a profundidade aparente é aproximadamente a profundidade real dividida por esse fator. Se a piscina tem 2 metros de fundo, o objeto aparece a cerca de 1,5 metro. Isso importa muito se você estiver caçando algo no fundo.

Fibras ópticas funcionam com base no mesmo princípio, mas usavam o oposto da refração comum: reflexão interna total. A luz fica presa dentro do núcleo porque o índice do revestimento é menor. Se a luz incide com um ângulo superior ao ângulo crítico, ela não sai — reflete de volta. O ângulo crítico para água-ar é de cerca de 48,6 graus. Para vidro típico (n = 1,5) em relação ao ar, é cerca de 41,8 graus. Lentes são outro exemplo óbvio. Uma lente convergente faz os raios se aproximarem do eixo óptico porque a luz entra e sai de um material mais refringente. Lentes divergentes fazem o oposto. O problema é que a maioria dos exercícios escolares trata lentes como se fossem perfeitas, e lentes reais têm aberrações que ninguém menciona.

O que ninguém te conta sobre refração

A primeira coisa é que o índice de refração varia com o comprimento de onda. Isso é a dispersão, e é por isso que um prisma separa a luz branca em cores. A luz azul sofre mais refração que a luz vermelha porque o índice é ligeiramente maior para comprimentos de onda menores. Em uma lente comum, isso causa aberração cromática — bordas coloridas nas bordas de alto contraste. Quem trabalha com óptica real lida com isso todo dia. A segunda coisa, e essa é mais sutil: a refração depende da temperatura. O índice do ar muda com a temperatura e a pressão. Esse é o motivo pelo qual asfalto quente cria aqueles espelhamentos que parecem poças d'água. O ar quente perto do solo tem índice ligeiramente menor que o ar frio acima, e a luz curva seguindo esse gradiente. Você já viu isso na estrada, mesmo sem saber o nome técnico — miragem. Campo prático: quando você está medindo ângulos de refração em laboratório, o erro mais comum é não alinhar bem o laser ou a fonte com a superfície. Um desalinhamento de poucos graus já distorce o resultado. Eu passei duas tardes perdido com dados que não fechavam até perceber que a placa acrílica que eu usava como meio não estava perpendicular ao eixo de rotação do goniômetro. Ajustei a nivelagem com uma bolha de nível simples e os dados passaram a fazer sentido na hora.

Como calcular na prática

Pegar um exercício típico: luz passando do ar (n1 = 1,00) para o vidro (n2 = 1,50) com ângulo de incidência de 30 graus. Aplica-se Snell diretamente: sen(r) = (n1/n2) · sen(i) = (1,00/1,50) · sen(30°) = 0,6667 · 0,5 = 0,3333 r = arcsen(0,3333) 19,47 graus

O raio se aproxima da normal porque entra num meio mais refringente. Se fosse o contrário — do vidro para o ar — o ângulo no ar seria maior, e se o ângulo no vidro ultrapassasse 41,8 graus, teríamos reflexão interna total em vez de refração. Para situações com mais camadas, como luz passando de ar para vidro para água, você aplica Snell em cada interface sequencialmente. O ângulo de refração numa interface vira o ângulo de incidência na próxima. O produto n · sen(ângulo) permanece constante em todas as camadas, desde que os meios sejam homogêneos e isotrópicos.

Limitações que atrapalham

Refração só funciona bem quando os meios são transparentes e homogêneos. Meios turvos, como leite diluído ou neblina, espalham a luz em múltiplas direções e o conceito de raio definido simplesmente perde o sentido. Nesse caso, espalhamento de Mie ou Rayleigh é o fenômeno relevante, não refração geométrica. Outro problema é que Snell assume meios isotrópicos. Materiais birrefringentes, como a calcita, têm dois índices de refração dependendo da direção de polarização. A luz se divide em dois raios — o ordinário e o extraordinário — e um cálculo simples de Snell não explica o que você vê. Se você precisar modelar isso, precisa de tensores de permissividade ou recorrer a software específico. Aplicações de refração da luz exemplos em problemas do dia a dia também esbarram na simplificação de superfícies planas. Lentes são curvas, e o tratamento exato exige integração ao longo da frente de onda. Para lentes finas, a equação dos fabricantes de lentes dá uma boa aproximação, mas para sistemas complexos como objetivos fotográficos, o projeto envolve dezenas de elementos e ajustes numéricos que nenhum cálculo manual resolve.

Erros comuns em exercícios

O primeiro erro é confundir ângulo de incidência com ângulo em relação à superfície. A lei de Snel usa o ângulo em relação à normal, não à interface. Se o problema diz "o raio forma 60 graus com a superfície", o ângulo de incidência é 30 graus, não 60. O segundo erro é achar que a frequência muda na refração. A frequência permanece igual. O que muda é o comprimento de onda e a velocidade. v = c/n, e lambda = v/f. Como f é constante, o comprimento de onda escala com o índice. O terceiro erro, e esse é mais frequente em relatórios de laboratório, é não considerar a incerteza instrumental. Um transferidor básico tem precisão de meio grau. Um goniômetro melhor pode chegar a minutos de arco. Anotar três casas decimais no resultado final quando a entrada tem duas de precisão é dar falsa sensação de exatidão. O erro propaga, e o resultado final nunca será mais preciso que o pior instrumento da cadeia.

A refração é um fenômeno cotidiano que aparece desde uma colher num copo d'água até em equipamentos de telecomunicação que sustentam internet. Entender o básico resolve exercícios. Entender os detalhes é o que diferencia quem apenas decor de quem consegue ajustar um sistema real quando algo sai do esperado.
