Como instalar e dimensionar um registro de gás com duas saídas

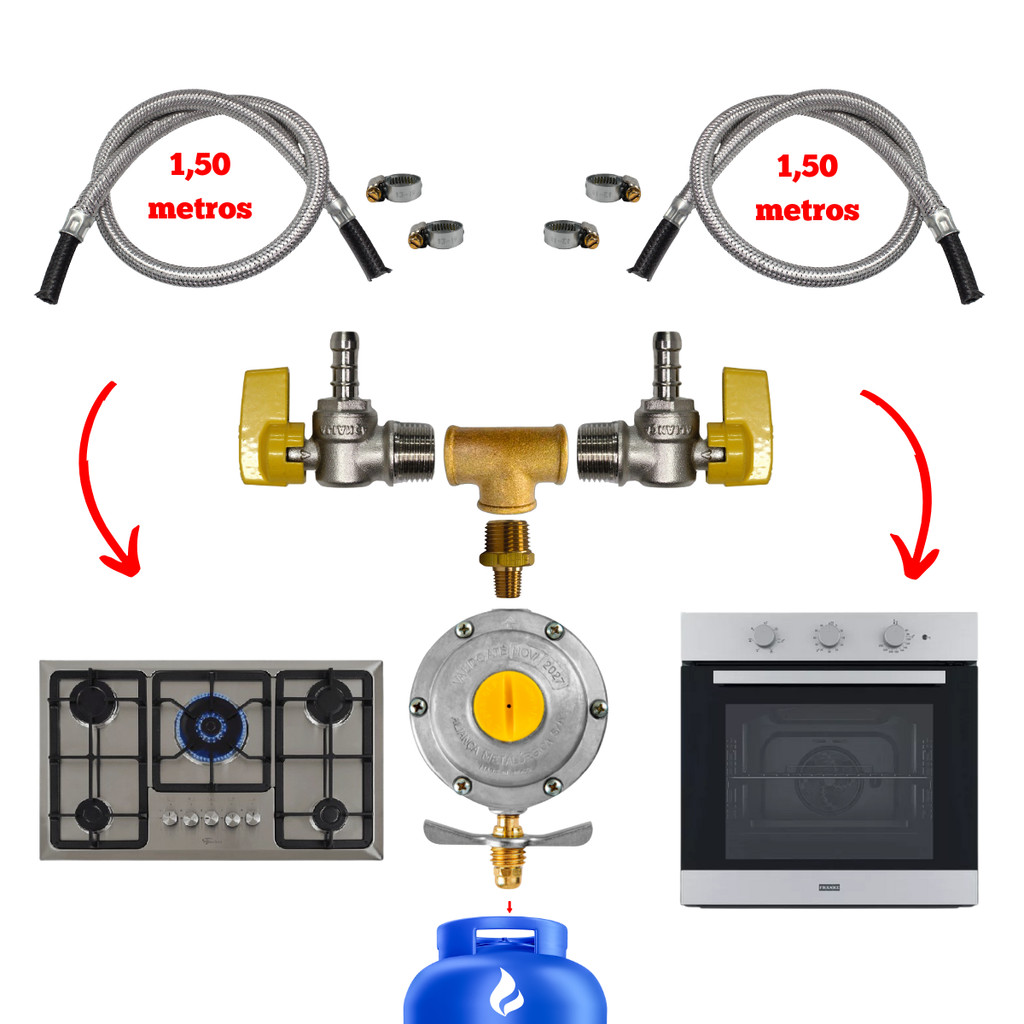

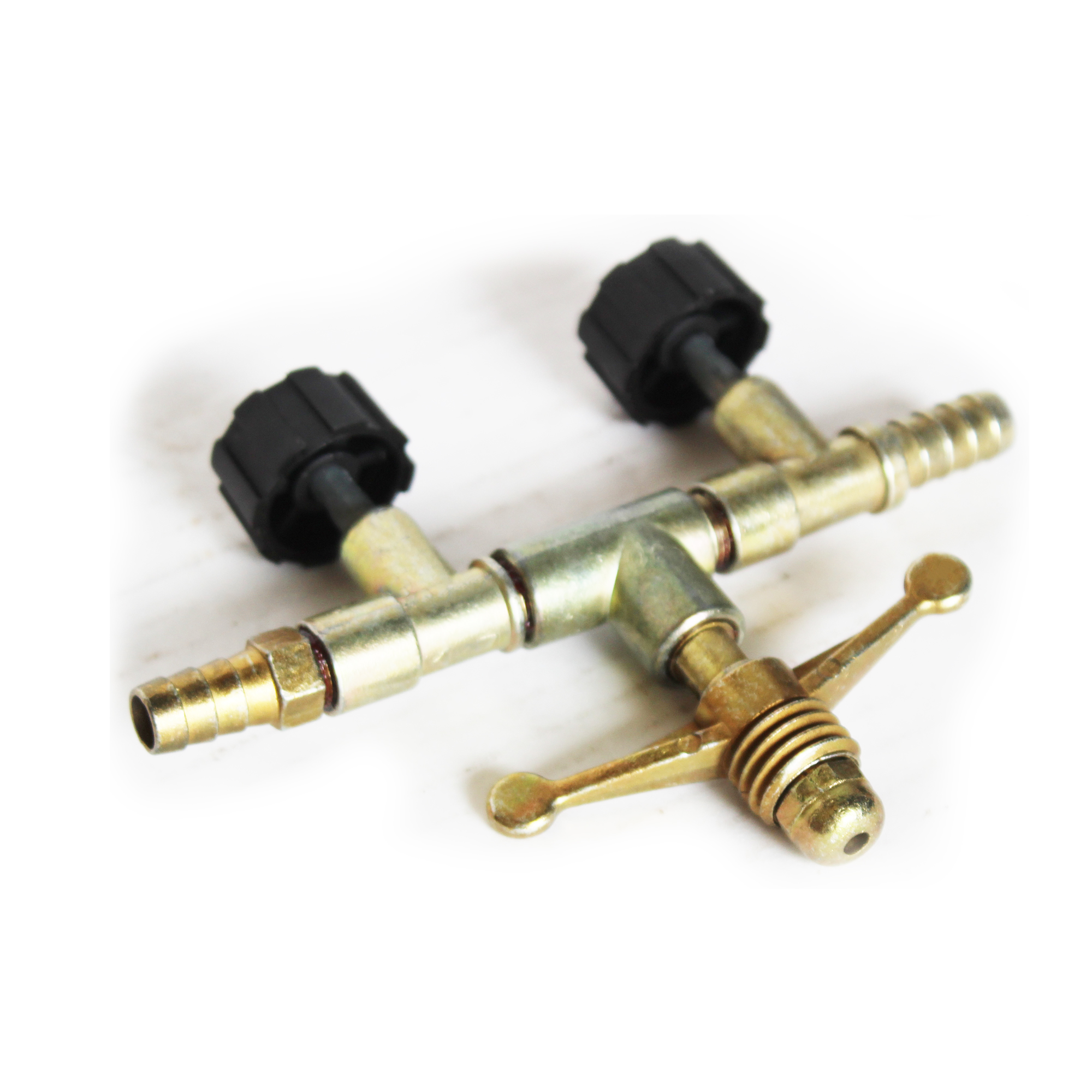

O registro de gás com duas saídas é basicamente uma válvula de esfera ou borboleta que recebe uma entrada de gás e divide para dois pontos de consumo. Parece simples, mas tem detalhes que quebram o andamento se você não prestar atenção. Vou explicar do jeito que funciona na prática, não no papel. É um componente de conexão instalado entre a tubulação de alimentação e os pontos de uso. O mais comum é o tipo esfera de 3 vias (uma entrada, duas saídas) ou um registro principal com derivações. Encontra-se em tamanhos como 3/4", 1" e 1-1/4", geralmente em latão ou aço galvanizado, com conexões roscadas NPT ou BSP dependendo da região. A função principal é permitir o corte individual de cada ramal sem precisar desligar todo o sistema. Também serve para isolar equipamentos durante manutenção. Quando bem dimensionado, não gera queda de pressão significativa entre a entrada e as saídas.

No meu primeiro projeto com esse tipo de registro, errei no diâmetro. Coloquei um registro de 3/4" alimentando dois aquecedores a gás de 12 mil kcal/h. Um deles não ligava porque a vazão era insuficiente. A solução foi trocar o registro por um de 1" e colocar um redutor em Y antes de cada saída, mantendo a pressão estável em ambos os ramais. Isso já economiza visita técnica e retrabalho.

Passo a passo de instalação

O primeiro cuidado é verificar se a tubulação de alimentação tem diâmetro compatível com a soma das vazões dos dois pontos de uso. Some as capacidades dos equipamentos ligados a cada saída. Se a tubulação for subdimensionada, o registro vai funcionar, mas o gás chega fraco nos aparelhos mais distantes. Use fita de teflon ou veda-rosca em todas as conexões. Aplique no sentido horário das rosca, cerca de cinco a sete voltas, sem excessos que possam entupir o fluxo. Aperte com chave apropriada, mas não force além do necessário — registro de latão quebra com facilidade se você abusar do torque. Posicione o registro de forma que as alavancas fiquem acessíveis. Isso parece óbvio, mas já vi registro instalado atrás de um armário embutido, sem espaço nem para passar a mão. Se precisar manobrar a alavanca com chave de fenda, o projeto precisa ser revisado.

Após instalar, faça teste de vazamento com solução sabonosa em todas as junções. Abra o gás lentamente, observando se há formação de bolhas. Se houver, feche o registro, desmonte, verifique a vedação e reaperte. Não force o registro para compensar vazamento — isso indica problema na rosca ou na junta. Configure as alavancas das duas saídas na posição aberta. Anote qual alavanca controla qual equipamento. Em instalação residencial, eu costumo etiquetar com fita adesiva indicando "cozinha" e "chuveiro a gás", por exemplo. Isso evita confusão em emergências.

Pontos de atenção que ninguém menciona

O tamanho do registro não precisa ser igual ao da tubulação principal, mas precisa ser pelo menos tão grande quanto a maior das duas saídas. Um erro comum é colocar um registro menor que a tubulação de alimentação, criando um gargalo. A queda de pressão resultante pode fazer o piloto dos aquecedores apagar ou a chama ficar instável. A posição de montagem importa mais do que parece. Se o registro for instalado com as saídas voltadas para baixo em ambiente externo, a condensação de umidade pode acumular no interior da válvula e travar o movimento da esfera. Solução: montar com as saídas para cima ou usar registro com proteção contra intempéries. Registro de gás com duas saídas em ambientes com alta umidade ou produtos químicos corrosivos exige material específico. Latão comum enferruja em poucos meses. Nesse caso, invista em registro em aço inox ou com revestimento epóxi. O custo inicial é maior, mas a durabilidade compensa.

Se você pretende alimentar equipamentos de potências muito diferentes pela mesma saída, considere usar redutores de pressão independentes em cada ramal. Um aquecedor de 6 mil kcal/h e outro de 18 mil kcal/h ligados à mesma saída sem regulagem podem causar problemas de funcionamento no menor, que recebe pressão excessiva, ou no maior, que recebe pressão insuficiente.

Registro de gás com duas saídas: download de projeto e especificações

Para quem precisa das especificações técnicas de modelos comerciais, a maioria dos fabricantes disponibiliza fichas técnicas em PDF nos sites oficiais. Procure por modelos como os das marcas Vasco, Supergas, e Tigre, que oferecem catálogos com dados de vazão, pressão máxima de trabalho e dimensões das conexões. Salve essas fichas antes de comprar, pois elas orientam a escolha do tamanho correto para o seu caso. Além disso, considere baixar uma planilha de dimensionamento de ramais de gás. Existem opções gratuitas online que permitem calcular a queda de pressão em função do comprimento da tubulação, diâmetro e quantidade de acessórios. Isso evita surpresas na hora da instalação e garante que o registro escolhido realmente atenda à demanda dos dois pontos de uso.

Limitações e alternativas

O registro de gás com duas saídas não é solução para tudo. Se você precisa de mais de dois ramais, a solução mais limpa é usar um coletor de distribuição ou plenum de gás, que oferece mais saídas com controle individual e menor perda de carga. Registrar múltiplos ramais em série a partir de um único registro duplica a perda de pressão e complica a manutenção. Em instalações muito longas, onde a distância entre o registro e os pontos de uso ultrapassa 10 metros, o dimensionamento da tubulação deve ser feito com cuidado redobrado. A queda de pressão acumulada ao longo do trajeto pode ser suficiente para prejudicar o funcionamento dos equipamentos, mesmo com um registro bem dimensionado. Outra limitação importante: registro de gás com duas saídas não substitui o registro geral de emergência. Sempre mantenha um registro principal antes do dispositivo de duas vias, capaz de cortar o abastecimento inteiro do ponto de vista do medidor. Em caso de vazamento, ter essa camada extra de controle faz diferença entre fechar um ramal ou desligar tudo de uma vez.

Se a sua instalação exige isolamento frequente de apenas um dos ramais enquanto o outro permanece em uso, considere a opção de dois registros independentes em vez de um único registro com duas saídas. Cada registro dedicado oferece vedação mais confiável e troca mais simples, sem depender de um corpo único que pode falhar em uma das vias. Por fim, registre sempre o que foi instalado. Anote o modelo, o fabricante, o diâmetro e a data da instalação. Quando um dia precisar abrir aquele registro depois de três anos, você vai agradecer por ter anotado algo além de "é aquele de metal com duas alavancas".
