Representação De Janela Em Planta Baixa

Como desenhar janelas em planta baixa sem perder tempo

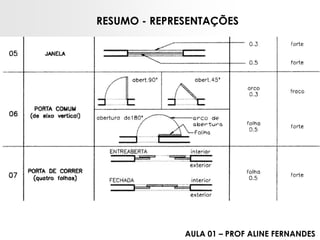

Muita gente erra na representação de janela em planta baixa porque tenta fazer tudo perfeito logo de cara. O resultado é um desenho que não quer sair e um projeto que atrasa. A coisa mais simples é começar pelo essencial: espessura de parede, abertura da janela e a forma como o vidro é representado. A representação padrão no Brasil segue a NBR 6492, que define como os elementos da construção devem aparecer nos desenhos. Para janelas, o traço básico é uma linha que corta a parede com dois segmentos paralelos indicando o vidro e linhas em 45 graus ou arcos mostrando a área de abertura da folha.

Representação de janela em planta baixa: o passo a passo real

Na prática, eu sempre faço assim. Primeiro desenha as paredes com a espessura correta. Uma parede de 14 centímetros aparece com 14 milímetros no papel na escala 1:50, por exemplo. Depois marca onde vai a janela. O vão costuma ser representado por duas linhas finas dentro da espessura da parede, quase coladas, indicando o vidro. As folhas que abrem são mostradas com uma linha tracejada ou um arco de 90 graus saindo da abertura, dependendo do tipo de janela. Janela de correr tem representação diferente de janela basculante ou de abrir. Na de abrir, o arco mostra o movimento da folha. Na de correr, geralmente se coloca apenas um traço vertical simples dentro do vão, indicando que há duas folhas sobrepostas. Isso economiza tempo e evita poluir o desenho. O tamanho da janela precisa respeitar a proporção com o vão da parede. Se a parede tem 3 metros e a janela ocupa 1,5 metro, a representação no desenho já indica claramente que se trata de um vão de 50% da parede. Isso é útil para quem vai ler a planta depois, principalmente para cálculo de iluminação natural.

Tem um detalhe que muita gente esquece. A espessura da linha do vidro é bem mais fina que a espessura da parede. Se você usar o mesmo peso de traço, a janela some no desenho ou parece uma barra sólida. No AutoCAD, por exemplo, eu deixo a parede com espessura de linha 0,5 e o vidro com 0,18. É uma diferença enorme visualmente. Outra coisa que vejo todo dia em escritórios de arquitetura é gente desenhando janelas em camadas separadas e depois confundindo tudo na hora do plot. Organize por tipos. Coloque todas as janelas de banheiro em uma camada, todas as de cozinha em outra. Quando o cliente pedir para mostrar só as janelas que dão para o jardim, você simplesmente desliga a camada errada e pronto. Um problema que eu tive faz tempo e que ainda acontece: projetar uma janela onde na verdade deveria ser uma porta. O erro foi na escala. Eu estava desenhando em 1:20 e usei a mesma simbologia de janela de abrir com arco. A planta ficou confusa e o engenheiro estrutural quase não deixou construir porque achou que era uma janela pequena numa viga mal posicionada. A solução foi simples, mas demorei para perceber. Passei a usar uma legenda diferenciada para vãos maiores que 1,2 metro. Qualquer coisa acima disso vira porta, mesmo que seja só uma janela de grandes dimensões. Anotei isso num arquivo de normas internas e hoje meu estúdio segue essa regra à risca.

Para quem usa software, existem blocos prontos que facilitam muito. No AutoCAD, o comando INSERT ou AEC Window já tem simbolismos padronizados. No Revit, a família de janelas já vem com representação automática em planta, corte e elevação. O problema é que esses blocos nem sempre seguem a norma local. Sempre dê uma olhada antes de colocar no desenho. Outro ponto importante é a representação em corte. Quando a janela aparece em corte, o vidro deve ser mostrado com duas linhas paralelas e as molduras com preenchimento ou hachura leve. A maioria dos desenhos que vejo por aí omite isso e deixa tudo em linha branca, o que causa confusão na hora da execução. O pedreiro vai perguntar qual a espessura da esquadria e você não vai conseguir responder porque não representou. Se você está começando agora e quer praticar, faça o seguinte exercício. Pegue uma planta baixa simples de um apartamento e redesenhe todas as janelas respeitando a NBR 6492. Anote cada tipo que encontrou. Janela fixa, de abrir, de correr, basculante, envidraçada, coberta. Anotar ajuda a fixar a lógica e depois fica muito mais rápido desenhar na próxima vez.

A velocidade melhora quando você internaliza os tipos básicos. No meu caso, depois de alguns anos, consigo desenhar uma planta residencial completa com todas as janelas em cerca de 45 minutos, dependendo do tamanho do projeto. Se eu tiver que criar cada símbolo do zero, leva cerca de duas horas. Ter blocos organizados e uma legenda clara reduz bastante esse tempo. Não existe fórmula mágica. O que funciona é repetir, revisar e ajustar conforme a necessidade do projeto. Se o arquiteto pede representação simplificada para uma apresentação rápida, use traços mais grossos e menos detalhes. Se for projeto executivo, detalhe tudo conforme a norma. O importante é saber qual nível de detalhe cada situação exige. Para quem quer materiais de referência, a NBR 6492 está disponível para download no site da ABNT. Também existem vídeos no YouTube que mostram passo a passo no AutoCAD e no Revit. Procure por "representação de janelas em planta baixa" que encontra várias opções gratuitas.

O essencial é praticar até o traço sair naturalmente. Desenhe todo dia, mesmo que seja só uma fachada. A repetição faz com que a representação se torne automática e você gaste menos energia mental com o básico, concentrando-se no que realmente importa: o projeto como um todo.
