Reta Que Corta Uma Circunferência Em Dois Pontos

A intersecção entre reta e circunferência na prática

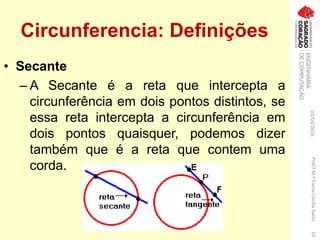

Achei pela primeira vez esse assunto quando precisava determinar se uma fibra ótica passava por dentro de uma zona de restrição circular mapeada em um levantamento topográfico. O técnico me pediu para verificar rapidamente todas as retas que cortam uma circunferência em dois pontos dentro do raio de segurança. Eu simplesmente calculei a distância do centro da circunferência até cada reta e comparava com o raio. Quando a distância era menor que o raio, a reta cortava em dois pontos. Quando era igual, tangencia. Maior, não interceptava. O critério fundamental é a distância do centro da circunferência até a reta. Se essa distância for estritamente menor que o raio, a reta é secante e corta a circunferência em exatamente dois pontos. A fórmula é direta: para uma reta na forma geral ax + by + c = 0 e um centro (x0, y0), a distância d é dada por |ax0 + by0 + c| dividido por sqrt(a² + b²). Basta comparar d com r. No meu caso, as retas vinham parametrizadas na forma vetorial porque o equipamento de topografia entregava direções e pontos. Eu convertia tudo para a forma geral, aplicava a fórmula de distância e já tinha a resposta. Um detalhe que quase me custou horas: o sinal do parêntese dentro do módulo. Se você errar o sinal, a distância fica negativa antes do módulo, mas o módulo corrige. Só não esqueça de calcular o módulo de toda a expressão, não só do numerador.

Outra armadilha comum é confundir reta com segmento de reta. A circunferência pode ser cortada por um segmento em zero, um ou dois pontos dependendo dos extremos, mas quando falamos de reta propriamente dita, a intersecção é sempre zero, um ou dois pontos. Nunca mais que dois, porque uma reta e uma circunferência são objetos de grau um e grau dois respectivamente, e o teorema fundamental da álgebra limita as soluções. O que muitos cursos não destacam é que a corda formada pelos dois pontos de interseção tem propriedades mensuráveis. O comprimento da corda é 2 vezes sqrt(r² - d²), onde d é a distância do centro à reta. Essa fórmula aparece em problemas de engenharia civil quando se precisa calcular a largura de uma vala que atravessa um tanque cilíndrico. Bastaknow o raio do tanque e a distância do eixo até o fundo da vala.

Cálculo dos pontos de interseção

Quando a reta é secante, os dois pontos de interseção podem ser calculados substituindo a equação da reta na equação da circunferência. O resultado é uma equação do segundo grau. O discriminante dessa equação é positivo quando a reta corta em dois pontos, nulo quando tangencia, e negativo quando não intercepta. Isso é consistente com o critério da distância, mas dá as coordenadas exatas dos pontos. No campo, eu geralmente resolvia o sistema usando substituição direta. A equação da reta na forma y = mx + n era mais simples para substituir na circunferência x² + y² + Dx + Ey + F = 0. O resultado tinha coeficientes quadráticos em x. A fórmula de Bhaskara entregava as duas abscissas. Com as abscissas, as ordenadas vinham da equação da reta. Um ponto que passa despercebido é que o ponto médio da corda sempreprojects no ponto mais próximo da circunferência sobre a reta. Esse ponto médio tem coordenadas que podem ser calculadas diretamente a partir da perpendicular traçada do centro até a reta. A perpendicular tem coeficiente angular negativo inverso do coeficiente angular da reta secante. Onde elas se encontram é o ponto médio da corda.

Essa propriedade é útil em levantamentos topográficos quando se precisa marcar o meio de uma ponte que cruza um rio modelado como circunferência. O engenheiro calcula a perpendicular do centro da circunferência até o eixo da ponte e acha o ponto médio. A partir daí, as dimensões da fundação ficam determinadas.

Aplicações práticas e limitações

Esse conceito aparece em muitas áreas. Em robótica, um sensor LIDAR emite feixes que são modelados como retas. Quando um feixe corta uma obstáculo circular em dois pontos, o robô sabe que há um objeto no caminho. A distância entre os dois pontos de interseção dá a largura aparente do obstáculo. Isso permite estimar o tamanho real se souber a distância até o objeto. Em arquitetura, o corte de uma circunferência por uma reta representa a interseção de uma viga com um pilar circular. O engenheiro precisa saber o comprimento da corda para calcular a seção de concreto armado que precisa ser reforçada. A fórmula 2sqrt(r² - d²) entrega o comprimento exato. Se a distância for maior que o raio, a viga não toca o pilar. Uma limitação importante é que esse modelo assume circunferências perfeitas e retas infinitas. Na prática, circunferências têm tolerância de fabricação e retas têm espessura. Em estruturas reais, a interseção pode ser uma zona em vez de dois pontos exatos. O engenheiro adiciona margem de segurança, normalmente 5 a 10 por cento ao comprimento da corda calculada.

Outra limitação é que em três dimensões, uma reta pode cortar uma esfera em dois pontos, mas também pode ser tangente ou não interceptar. O mesmo critério da distância funciona, mas agora a distância é do centro da esfera até a reta no espaço. A fórmula da distância ponto-reta no espaço tridimensional é mais complexa, mas o princípio é idêntico. Em casos onde a reta passa exatamente pelo centro da circunferência, a corda se torna diâmetro. O comprimento é 2r, o máximo possível. Isso acontece frequentemente em projetos de fundações onde o eixo da estrutura passa pelo centro de um tanque de armazenamento. A interseção gera dois pontos opostos na circunferência, e a corda é o diâmetro. Quando a distância do centro à reta é exatamente igual ao raio, temos tangência. A reta toca a circunferência em um único ponto. Isso é um caso limite que aparece em problemas de otimização, onde se busca a reta que tangencia uma circunferência passando por um ponto exterior. A distância do centro à reta é igual ao raio, e o discriminante da equação quadrática é nulo.

Em resumo, o critério para uma reta cortar uma circunferência em dois pontos é simples: a distância do centro à reta deve ser menor que o raio. Os pontos de interseção são calculados resolvendo o sistema de equações. A corda formada tem comprimento 2sqrt(r² - d²). Aplicações vão desde topografia até robótica, passando por engenharia civil e arquitetura.
