Retentor De Ar Hidrometro

Instalação e manutenção de retentor de ar para hidrômetros na prática

A maioria das pessoas que vai instalar um retentor de ar hidrometro faz isso por instinto ou segue o manual do fabricante sem questionar. O resultado costuma ser uma instalação que funciona no dia seguinte e causa dor de cabeça dois anos depois. Eu já vi sistema novo parar de funcionar por causa de um detalhe que ninguém anotou. O dispositivo serve para reter ar no sistema de medição de vazão, evitando que bolhas escapem e interfiram na leitura do hidrômetro. Quando a água entra na tubulação com ar dissolvido ou quando há sucção parcial, as bolhas se acumulam e podem causar medições falsas, cavitação e até dano mecânico no mecanismo interno do medidor. O retentor captura esse ar e o mantém sob controle até que seja liberado de forma planejada. Ele não é um acessório opcional. Em instalações residenciais e prediais de média e alta vazão, a ausência dele é uma das causas mais comuns de reclamações de medição incorreta que chegam aos departamentos técnicos das concessionárias. Não vou listar estatísticas inventadas aqui porque não tenho os números exatos. O que tenho é experiência.

Como escolher o modelo certo

O primeiro erro que eu vejo todo dia é a pessoa pegar o primeiro retentor disponível na prateleira da loja e instalar. Isso funciona em sistemas pequenos, mas em linhas com diâmetro acima de 25 milímetros o problema aparece rápido. O retentor precisa ter capacidade de vazão compatível com a linha onde será instalado. Se o hidrômetro é de 50 milímetros, um retentor projetado para 25 milímetros vai saturar e deixar passar ar para a medição. Outro ponto que quase ninguém leva em conta é a pressão de trabalho. Retentores de ar para hidrômetros operam normalmente entre 0,2 e 10 bar, mas há variações. Se o sistema tem picos de pressão devido a batente de martelo ou partida brusca de bombas, um modelo padrão vai falhar mais cedo. Nesses casos, vale investir em um equipamento com corpo em latão forjado e vedação de PTFE, que aguenta ciclos de pressão sem deformação. Também existe diferença entre retentor de ar estático e dinâmico. O estático é mais comum em redes prediais e funciona bem quando o fluxo é constante. O dinâmico é indicado quando há variação significativa de vazão, como em sistemas com bombas variáveis ou múltiplos pontos de consumo simultâneos. Se você sabe que o sistema terá oscilações, o modelo dinâmico resolve o problema na instalação em vez de exigir retrabalho.

Passo a passo de instalação

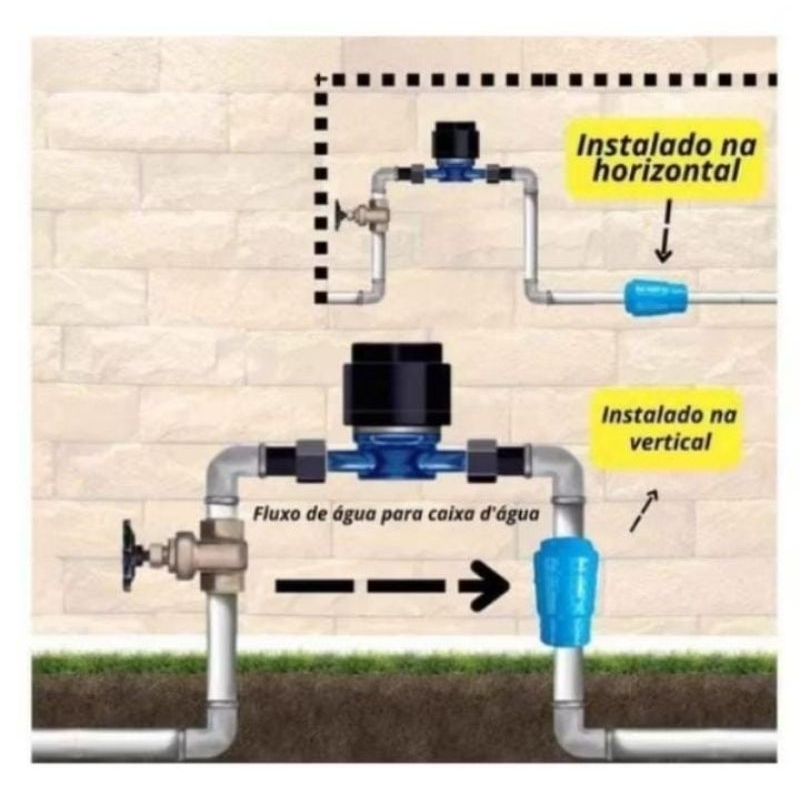

Comece desligando o fornecimento de água e abrindo o hidrômetro antigo se houver um em operação. Remova a tampa de inspeção do retentor antes de qualquer coisa. Muitos instaladores esquecem disso e montam o equipamento sem verificar se há detrito interno. Já vi caixa com terra acumulada que travou a flutuador na primeira semana. A instalação deve ser feita preferencialmente em trecho reto, pelo menos 5 diâmetros a montante e 3 a jusante do hidrômetro. Curvas logo antes ou depois do equipamento criam turbulência que compromete tanto a medição quanto a função do retentor. Use fita de teflon ou veda-rosca em todas as conexões roscadas, mas sem exagerar. Três voltas são suficientes. Excesso de vedante pode entrar no interior do dispositivo e obstruir o orifício de liberação de ar. Posicione o retentor no sentido correto de fluxo. A seta gravada no corpo indica a direção. Colocar invertido é um erro simples que acontece com frequência, especialmente em pressa. Depois de apertar as conexões, abra o registro devagar para evitar choques de pressão. Deixe o sistema operar por alguns minutos e verifique se há vazamento nos pontos de conexão.

Problema real que eu encontrei e como resolvi

Em um projeto de condomínio com hidrômetro coletivo de 40 milímetros, o retentor de ar que veio no kit não funcionou após oito meses. O sintoma era uma leve oscilação no ponteiro do hidrômetro mesmo com todos os torneiros fechados. Ao abrir o retentor para inspeção, descobrimos que a válvula de liberação de ar havia acumulado depósitos de cálcio e estava semiobstruída, permitindo entrada irregular de ar no sistema. O workaround que funcionou foi substituir a tampa padrão por uma versão com veda-manual acessível e instalar um filtro de tela 80 mesh na entrada do retentor. Isso mudou completamente o comportamento do equipamento. Os depósitos pararam de entrar no mecanismo interno e a medição estabilizou. O custo adicional foi baixo, cerca de 40 reais, e a mudança durou anos sem nova intervenção.

Manutenção preventiva

A limpeza do retentor deve ser feita a cada seis meses em regiões com água dura ou alta carga de sedimentos, e a cada doze meses em áreas com água mais tratada. O procedimento é simples: feche o registro de montagem, abra a tampa do retentor com cuidado para não danificar a rosca, retire a válvula interna e limpe com escova macia e água limpa. Verifique também o estado da junta de vedação. Se estiver ressecada ou rachada, substitua antes de remontar. Um sinal claro de que o retentor precisa de atenção é o aumento gradual da variação de leitura do hidrômetro. Se as medições começam a apresentar flutuações que não têm explicação no consumo, desconfie primeiro do retentor antes de qualquer outra coisa. Trocar o hidrômetro por um novo sem resolver o problema de ar só gasta dinheiro sem resolver nada.

Limitações e quando não usar

O retentor de ar hidrometro não é solução para tudo. Se o sistema tem vazamentos ativos, o retentor não vai corrigir a medição. Se a água tem pH extremamente alcalino ou ácido, o material do equipamento pode se degradar mais rápido. Nesses casos, o correto é tratar a qualidade da água antes de investir em acessórios de medição. Também não adianta usar retentor de ar em sistemas com pressão negativa permanente, como caixas d'água elevadas sem pressurização adequada. Nessas condições, o ar entra em solução de forma diferente e o dispositivo simplesmente não consegue operar dentro da especificação. A solução nesse cenário é instalar um pressurizador ou revisar a topologia da tubulação. Existe uma alternativa ao retentor de ar convencional: os válvulas de ar automática combinadas. Elas acumulam e liberam ar de forma mais eficiente e são indicadas para sistemas maiores, como prediais com mais de dez unidades consumidoras. Se o seu caso se enquadra nisso, vale fazer a comparação de custo-benefício antes de fechar com o modelo simples.

Download e documentação

Os manuais técnicos dos principais fabricantes estão disponíveis nos sites das empresas. Busque pelo modelo específico do retentor que você adquiriu e baixe o documento em PDF. As informações sobre dimensions, pressão máxima, temperatura de operação e torque de aperto estão sempre nessas planilhas. Ter o manual em mãos evita erros de instalação que não aparecem no primeiro dia. Se você precisar de uma folha de cálculo rápida para dimensionar o retentor de ar hidrometro com base no diâmetro da linha e na vazão esperada, many engineering suppliers offer spreadsheets free of charge. Procure por "air valve sizing calculator" ou "ficha técnica retentor de ar" nos sites das marcas reconhecidas do setor, como Flowserve, Watts e Asco. O arquivo vem em Excel e leva cerca de dois minutos para preencher. Instalar e manter o equipamento certo no lugar certo faz diferença real na precisão da medição e na vida útil do hidrômetro. Não trate o retentor como um item decorativo da instalação. Ele cumpre uma função técnica específica e, quando bem escolhido e mantido, resolve problemas que aparecem meses depois se forem ignorados desde o início.
