Entendendo a rigidez dielétrica na prática

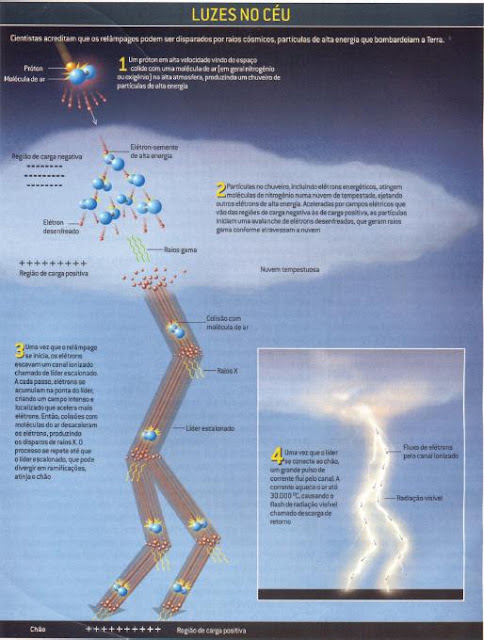

A rigidez dielétrica do ar é o campo elétrico máximo que o ar suporta antes de ionizar e se tornar condutor. O valor de tabela que todo mundo citei na faculdade é cerca de 3 kV/mm para ar seco em condições normais de pressão e temperatura, em campo uniforme. Isso significa algo concreto: se você tiver dois eletrodos planos paralelos com 10 mm de distância no ar, a tensão de ruptura teórica fica na casa dos 30 kV. Na prática, varia bastante dependendo de uma série de fatores que o livro-texto não menciona com a devida crueza. Temperatura, pressão, umidade, geometria dos eletrodos, duração do estímulo, estado da superfície e contaminação são variáveis que alteram completamente o comportamento. O valor de 3 kV/mm é um ponto de referência útil mas perigoso se você tratar como regra absoluta. Em campos não uniformes — pontas, bordas afiadas, condutores nus — a rigidez cai drasticamente porque a intensidade do campo local sobe muito além do valor médio. Já vi situações onde uma distância de 5 mm entre duas barras de cobre polidas suporta 25 kV sem problema, enquanto um parafuso com a ponta exposta em 2 mm já apresentava corona visível a 4 kV. A lei de Paschen descreve matematicamente como a tensão de ruptura depende do produto pressão por distância (p × d). Existe um mínimo na curva de Paschen por volta de 327 V para o produto p·d em torno de 7,5 m·bar. Isso significa que em pequenos espaços vazios sob baixa pressão a ruptura ocorre com tensões surpreendentemente baixas, o que é particularmente relevante para conectores e disjuntores que operam em altitude ou em câmaras seladas com partial vacuum.

A umidade também entra na equação de forma contraintuitiva. Ar úmido tem rigidez levemente maior que ar seco porque as moléculas de água têm alta eletronegatividade e capturam elétrons livres, formando íons pesados que se movem mais devagar. A variação não é enorme — talvez 5 a 10% no rango operacional comum — mas em medições de precisão faz diferença. O efeito colateral negativo é que umidade elevada acelera corrosão e formação de trilhas de fuga em superfícies isolantes, o que reduz a rigidez efetiva do sistema como um todo.

Como calcular a tensão de ruptura no seu projeto

O processo começa definindo as condições ambientais reais, não as condições padrão do laboratório. Pressão local, temperatura operacional e umidade relativa entram na conta. Para campo uniforme, a aproximação básica funciona: V_ruptura = E_rigidez × d, onde E_rigidez é o campo de ruptura e d é a distância entre eletrodos. Para campo não uniforme, precisa usar fatores de redução baseados na geometria. Tabelas da NEMA ou IEC 60071 dão coeficientes para configurações comuns como bola-bola, punta-placa e fio-plano. Um detalhe que muita gente esquece: a rigidez do ar diminui com altitude. A cada 1000 m acima do nível do mar, a pressão cai aproximadamente 12%, e a rigidez dielétrica segue a mesma tendência. Se seu equipamento vai operar em La Paz ou em Quito, o espaçamento de segurança que funcionaria em São Paulo pode não ser suficiente. Multiplicadores de correção por altitude estão disponíveis nas normas citadas. Outro ponto prático: a tensão de ruptura medida em corrente contínua costuma ser maior que em corrente alternada para a mesma geometria, porque em CA a polaridade inversa a cada meio ciclo facilita a formação de descargas parciais. Para isolamento de equipamentos de média tensão, essa diferença pode ser de 20 a 30% a favor da CC.

Um caso real que aprendi na marra

Trabalhei num projeto de bancada de testes com barramento de 15 kV em ar. A distância de isolamento definida pelo cálculo teórico parecia suficiente, mas na operação real tínhamos corona persistente nos terminais dos resistores de carga. O problema não era a rigidez do ar em si — era a geometria. Os terminais dos resistores tinham rebarbas de usinagem que concentravam campo elétrico localmente. O corona surgia a cerca de 8 kV, muito abaixo da tensão de operação, e causava erosão progressiva dos terminais e interferência eletromagnética que bagunçava as medições de instrumentos sensíveis. A solução foi instalar anéis de corona — tubos metálicos lisos de diâmetro suficiente posicionados nos terminais — que redistribuem o campo elétrico suavizando o gradiente. Com os anéis, a tensão de início de corona subiu para perto de 18 kV, bem acima da tensão operacional, e o ruído eletromagnético desapareceu. Levou duas tentativas com diâmetros diferentes até encontrar o valor certo. Uma régua e um multímetro não resolvem isso; é preciso experiência prática ou simulação por elementos finitos. O que esse caso mostra é que a rigidez dielétrica do ar como propriedade do material é só o primeiro nível da equação. A geometria dos condutores, o acabamento superficial e a presença de contaminantes são fatores que podem dominar o comportamento real do sistema de isolamento. Ignorar isso leva a projetos que funcionam no papel e falham no bancada.

Erros comuns e como evitá-los

O erro mais frequente é usar o valor de 3 kV/mm sem nenhum fator de correção para campo não uniforme. Em configurações ponta-plano, o campo real no vértice pode ser cinco a dez vezes maior que o campo médio, então a tensão de ruptura efetiva é muito menor que a calculada pela fórmula simples. Outro erro é considerar a rigidez do ar como permanente. Poeira, salmoura, fuligem e depósitos condutivos criam trilhas de fuga que reduzem a rigidez em 50% ou mais em poucos meses de exposição. Medir a rigidez dielétrica do ar em condições reais também tem armadilhas. A formação de canais de descarga depende do tempo de aplicação da tensão. Descargas de tempo curto, como as de mancha de raio, suportam campos muito mais intensos que descargas de longa duração. Se você está dimensionando isolamento para operação contínua, use os valores de longo prazo. Para pulso elétrico, os valores são significativamente maiores, mas aí entra toda a complexidade das formas de onda padrão IEC 60060. Uma alternativa quando o ar não oferece isolamento suficiente é substituir por gásSF6 em equipamentos de alta tensão. A rigidez dielétrica do SF6 é cerca de três vezes maior que a do ar, o que permite equipamentos mais compactos. O problema é ambiental: SF6 é um gás de efeito estufa extremamente potente, com potencial de aquecimento global cerca de 23.500 vezes maior que o CO2. A indústria está migrando para misturas como N2-SF6 ou gases orgânicos alternativos, mas o custo ainda é mais elevado.

Para aplicações de baixa e média tensão onde o ar já é o dielétrico predominante, o mais importante é manter a limpeza, controlar a umidade relativa do ambiente abaixo de 60%, e garantir que as distâncias de isolamento considerem tanto a rigidez dielétrica do ar quanto os fatores geométricos e de contingência que a prática mostra serem decisivos.
