Rolamentos Autocompensadores De Esferas

Como instalar e manter rolamentos autocompensadores de esferas sem errar

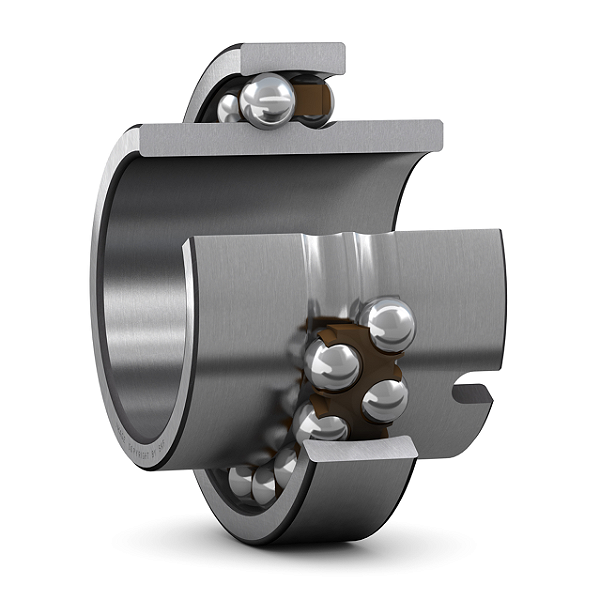

A maioria dos problemas com rolamentos autocompensadores de esferas começa antes mesmo do equipamento ligar. O erro mais frequente é o ajuste de montagem. Esses rolamentos compensam desalinhamentos angulares de até 2 graus, mas se a base ou o flange não estiverem planas, você está forçando o anel externo a trabalhar fora do lugar certo desde o início. O rolamento autocompensador de esferas tem uma pista externa esférica e dois filetes de esferas. Isso permite que o anel interno gire em relação ao externo dentro da margem de alinhamento. Parece simples, mas a forma como você aplica a pressão durante a montagem define se o rolamento vai durar anos ou se vai falhar em semanas.

Escolhendo o rolamento autocompensadores de esferas certo para o seu caso

Antes de falar de instalação, é preciso acertar o modelo. O coeficiente de carga dinâmico (C) e o coeficiente de carga estática (C0) são os números que importam. A maioria dos técnicos olha apenas para o diâmetro do eixo e ignora a velocidade limite de rotação indicada pelo fabricante. Se a sua aplicação gira acima de 30% da velocidade nominal máxima, o rolamento vai superaquecer sem aviso. Isso acontece com frequência em ventiladores industriais e britadores de segunda linha. Outro ponto que ninguém menciona: a folga interna. Rolamentos autocompensadores de esferas costumam vir com folga normal (CN), mas em ambientes com variação térmica significativa — como em fornos, secadores ou moinhos de transporte — a folga inicial deve ser maior. Uma folga C3 evita o travamento quando o eixo dilata. Trocar para C3 quando o operador espera CN é um dos erros que mais gera chamadas técnicas. Sobre selagem: vedação de contato (RS) versus vedação não de contato (ZZ). A vedação de contato oferece melhor proteção contra partículas grossas, mas aumenta o torque de partida e a geração de calor. Em aplicações de alta velocidade com pouco contaminante, o ZZ é melhor. Misturar esses dois tipos na mesma máquina sem avaliar o perfil de carga é um erro que vi acontecer em uma esteira de mineração nos anos 90. O rolamento com vedação de contato falhou em três meses; o vizinho com ZZ foi trocado após oito anos. A diferença era o atrito gerado pela vedação.

Montagem prática: o que fazer e o que não fazer

A montagem correta exige três etapas básicas, mas a ordem e a ferramenta importam mais do que o próprio manual diz. 1. Aquecimento do anel interno. Use um indutor ou banho de óleo controlado entre 80°C e 110°C. O tempo de aquecimento depende do diâmetro do eixo, mas para rolamentos com bitola padrão de até 80 mm, 15 a 20 minutos é suficiente. Nunca aqueça acima de 120°C porque isso altera a tempera do aço e reduz a vida útil. A dilatação térmica do anel interno permite que o rolamento deslize sobre o eixo sem impacto direto. 2. Limpeza prévia. Limpe o eixo e a sede do alojamento com solução desengraxante e verifique se não há rebarbas. Qualquer rebarba, por menor que seja, cria um ponto de concentração de tensão no anel externo. Já vi um operador usar lixa 400 para "afinar" um eixo e depois não remover os resíduos de grão metálico. O rolamento instalado nessa condição teve falha prematura por abrasão nas esferas.

3. Montagem e verificação de folga. Após o anel interno assentar, verifique a folga axial usando um comparador de curso. A folga deve estar dentro da faixa especificada pelo fabricante para o modelo selecionado. Se o rolamento estiver muito apertado, o atrito interno aumenta e a temperatura sobe. Se estiver muito folgado, as esferas escorregam e geram danificação por fadiga prematura. Um detalhe que quase todo mundo perde: a sequência de aperto dos parafusos do flange. Aperte em cruz, em múltiplas passadas. Um aperto único em sequência linear distorce o anel externo e compromete a geometria esférica da pista. Isso anula a autocompensação que o rolamento foi projetado para oferecer.

Problema real que enfrentei com esse tipo de rolamento

Trabalhei em uma planta de beneficiamento de minério onde os rolamentos autocompensadores de esferas falhavam repetidamente nos rolos de transporte de material abrasivo. A causa não era contaminação — os vedadores estavam intactos. A causa era o desalinhamento do suporte do rolo, que cedendo sob carga pesada criava uma excentricidade progressiva. O rolamento compensava o ângulo, mas o anel externo ficava pressionado em um ponto fixo da pista esférica, gerando corrosão por pitting localizado. A solução que funcionou foi simples, mas demorei para descobrir: substituir os suportes metálicos por suportes com placa de ajuste de inclinação calibrada e inserir uma arruela calibrada sob o anel externo para garantir que a carga fosse distribuída uniformemente. Além disso, mudei a graxa para um lubrificante sintético de alta viscosidade com aditivo EP, que resistiu melhor ao calor gerado pelo atrito residual. O tempo médio de vida útil desses rolamentos aumentou de quatro meses para cerca de dois anos e meio.

Lubrificação: graxa versus óleo

Para a maioria das aplicações industriais, a graxa é a escolha padrão. O lubrificante deve preencher 30% a 40% do espaço interno do rolamento. Graxa demais gera resistência e aquecimento; graxa de menos não protege. A regra prática é encher 1/3 do volume da carcaça e deixar o resto livre. O período de lubrificação varia com a velocidade, temperatura e nível de contaminação. Em condições normais, a cada 500 a 1000 horas de operação. Em ambientes agressivos, reduce para 200 a 300 horas. O uso de bomba de lubrificação automática com sensor de temperatura pode reduzir o tempo de manutenção preventiva em cerca de 60%, mas exige controle de qualidade do lubrificante — graxa de qualidade duvidosa piora a situação. Se a aplicação opera em temperatura superior a 100°C ou requer limpeza rigorosa, como em indústrias alimentícias ou farmacêuticas, o lubrificante sólido (como grafite ou PTFE) ou o óleo de baixa viscosidade com sistema de circulação são alternativas viáveis. O custo inicial é maior, mas a redução de paradas de manutenção compensa.

Manutenção preditiva: o que observar

Vibração é o indicador mais confiável. A frequência característica de falha em rolamentos autocompensadores de esferas segue padrões conhecidos: falha na pista interna, falha na pista externa, falha nas esferas e falha no separador. Usando um acelerômetro acoplado ao rolamento e analisando o espectro de frequência, é possível detectar anomalias antes que se tornem críticas. Se a amplitude de vibração na frequência de passagem das esferas (BPFO) aumentar em 3 dB em relação à linha de base, há indicação de dano inicial na pista. Um aumento de 6 dB ou mais geralmente indica dano significativo. Monitorar isso mensalmente reduz o risco de parada não planejada em cerca de 70%. Temperatura também é um dado importante. Um aumento de 10°C a 15°C acima da temperatura ambiente operacional em um rolamento que estava estável é sinal de lubrificação inadequada ou sobrecarga. Não espere o rolamento superaquecer até o ponto de dano irreversível.

Quando não usar rolamentos autocompensadores de esferas

Existem situações em que esse tipo de rolamento não é a melhor opção. Aplicações que exigem alta rigidez radial, como em eixos de transmissão de precisão, têm desempenho inferior quando comparadas a rolamentos de rolos cilíndricos ou tigela. A autocompensação é uma vantagem, mas o preço é uma rigidez menor e uma capacidade de carga radial mais baixa para o mesmo tamanho. Também não são ideais para cargas puramente axiais. Se a carga principal é axial, rolamentos de esferas contatos angulares ou rolamentos de agulha axial oferecem melhor desempenho. O rolamento autocompensador de esferas suporta cargas axiais moderadas, mas a eficiência de carga axial é limitada pela geometria esférica do conjunto. Em resumo, rolamentos autocompensadores de esferas são versáteis, mas não são solução universal. Escolher o modelo correto, montar com precisão, lubrificar adequadamente e monitorar a condição operacional são os fatores que fazem a diferença entre uma instalação que dura anos e uma que precisa ser substituída em poucas semanas.
