Geometria viária: o que realmente importa na prática

Ao projetar ou analisar uma rodovia, as pessoas costumam começar pela lista de componentes e já achar que entenderam o assunto. Na hora da execução, contudo, é comum ver erro de nivelamento, superelevação mal calculada ou até curvas com raio insuficiente para a velocidade de projeto. O problema raramente é desconhecimento da teoria; é falta de atenção aos detalhes que separam um projeto aprovado de um problema no canteiro. Aqui estão os componentes fundamentais que compõem o traçado e a seção de qualquer via: alinhamento horizontal, alinhamento vertical, seção transversal, superelevação, distâncias de visibilidade e drenagem. Cada um deles interfere diretamente nos demais. Alterar o perfil vertical sem rever a superelevação, por exemplo, costuma gerar inconsistências que só aparecem na locação ou na fiscalização. O processo de definição dos elementos segue uma sequência lógica, mas não é rígido. Comece pela velocidade de projeto e pelo tipo de via. A partir daí, determine os raios mínimos horizontais e as inclinações transversais que garantam segurança e conforto. Em seguida, construa o perfil longitudinal compatível com o relevo e com as condições geotécnicas do terreno. Por fim, defina a seção transversal completa, incluindo pistas, acostamentos, sarjetas e dispositivos de retenção de águas pluviais.

Em projetos reais, use software de modelagem geométrica para validar curvas de transição, perfis verticais e superelevações. Um erro de arredondamento ou uma inconsistência entre o planta e o perfil pode significar retrabalho significativo na terraplenagem.

Detalhamento técnico dos elementos

Alinhamento horizontal

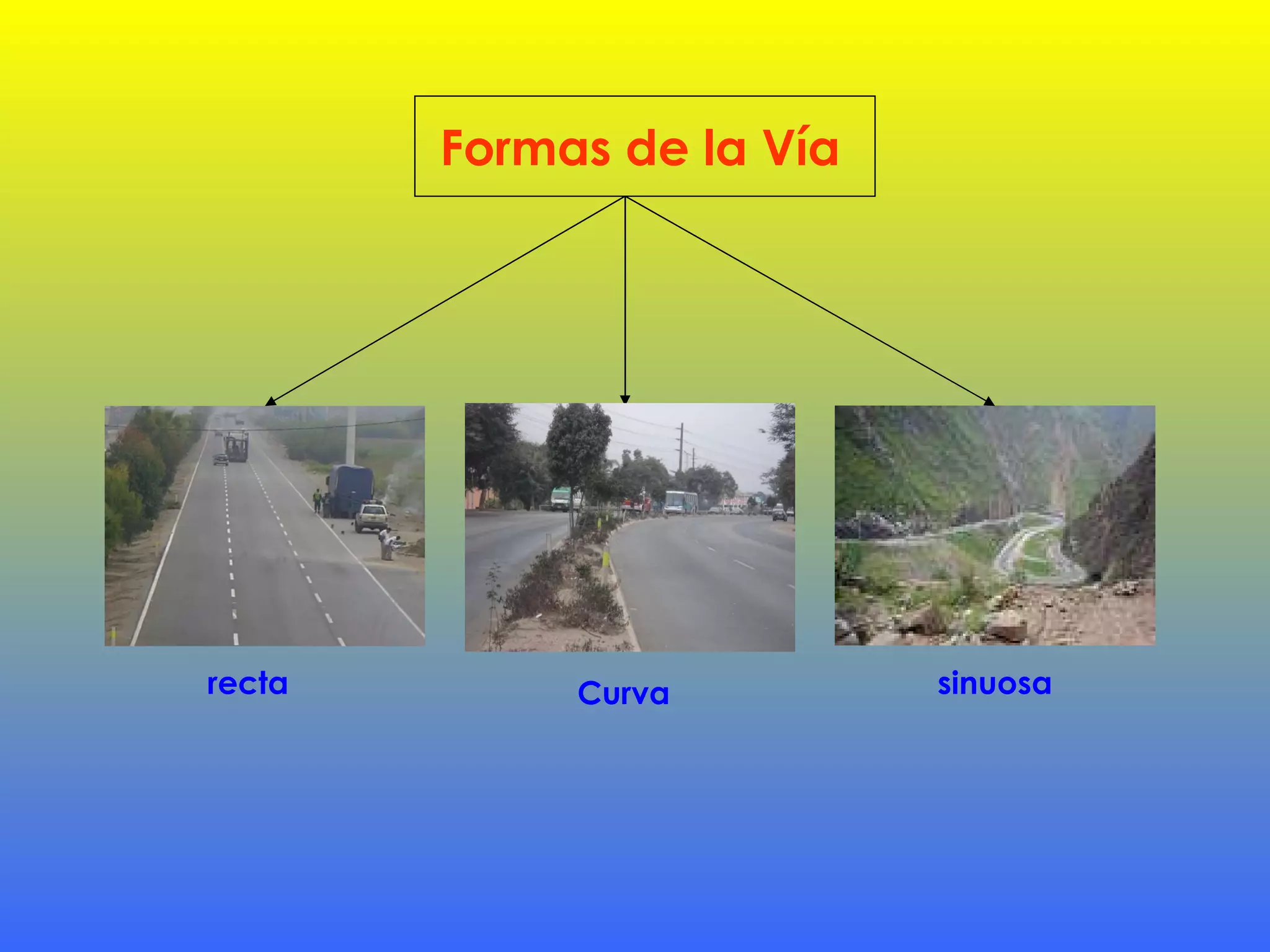

O alinhamento horizontal é composto por tangentes e curvas circulares. As curvas de transição (espirais) conectam trechos retos a trechos curvos, proporcionando variaçãogradual do raio e da superelevação. O raio mínimo depende da velocidade de projeto, do atrito lateral disponível e da superelevação máxima permitida. Valores muito baixos de raio exigem redução de velocidade ou soluções de engenharia mais robustas, como aumento do atrito ou alteração do traçado. O perfil vertical é definido por declividades e curvas verticais. As curvas verticais podem ser côncavas ou convexas, e seu comprimento depende da velocidade, da diferença algébrica entre as declividades e dos critérios de conforto e visibilidade. Declividades excessivas aumentam o desgaste dos veículos e o risco de acidentes, especialmente em carregamentos pesados. O ideal é manter declividades dentro de faixas recomendadas pela norma aplicável ao tipo de via. A seção transversal inclui a pista rolante, faixas de rodagem, acostamentos, meio-fio, sarjetas e taludes. A largura das faixas e a geometria dos acostamentos são definidas conforme o tráfego esperado e a velocidade. Acostamentos inadequados comprometem a segurança operacional e a manutenção. Sarjetas e dispositivos de drenagem devem ser dimensionados para evitar acúmulo de água sobre a pista.

A superelevação é a inclinação transversal introduzida nas curvas para contrabalançar a força centrífuga. Seu cálculo considera a velocidade, o raio da curva e o coeficiente de atrito lateral. Valores incorretos geram desconforto, desgaste irregular dos pneus e aumento do risco de capotamento ou saída de pista. Em curvas de pequeno raio, a superelevação pode alcançar valores próximos ao limite máximo permitido, o que exige atenção especial na transição. A distância de visibilidade é crítica para a segurança. Existem diferentes tipos: visibilidade de parada, de ultrapassagem e de rejeição. Cada uma tem critérios específicos de cálculo. Erros nessa avaliação resultam em trechos perigosos, especialmente em curvas e cristas de morro. A visibilidade deve ser verificada tanto no projeto quanto na análise operacional pós-obra. A drenagem superficial e subsuperficial é parte essencial do projeto. Sarjetas, bueiros, canaletas e sistemas de interceptação devem ser dimensionados para as vazões de projeto, considerando a bacia de drenagem e o coeficiente de escoamento. Drenagem mal executada é uma das principais causas de patologias em pavimentos, como recalques, trincas e perda de capacidade estrutural.

Em um projeto de duplicação de rodovia estadual, a equipe definiu uma curva horizontal com raio de projeto e uma superelevação aparentemente compatível. Na locação, porém, constatou-se que a transição entre a superelevação normal e a superelevação máxima estava mal distribuída ao longo da espiral. O resultado foi um trecho com inclinação transversal inconsistente, que causava desconforto e risco de aquaplanagem em dias de chuva. A solução envolveu refazer o desenvolvimento da curvasuperelevada, ajustando os comprimentos de transição e validando o perfil transversal em múltiplos pontos. Esse tipo de problema só é detectado quando se faz a modelagem detalhada e a revisão cruzada entre planta, perfil e seção. Confiança cega nos resultados automáticos do software é um erro comum.

Pontos cegos que iniciantes costumam ignorar

Muitos projetistas focam nos valores mínimos e máximos permitidos e esquecem de verificar a consistência global do traçado. Um alinhamento pode atender isoladamente a cada critério, mas apresentar problemas quando analisado em conjunto. Outro erro frequente é subestimar a influência do relevo nas curvas verticais. Terrenos acidentados exigem curvas mais longas e declividades mais suaves, o que nem sempre é óbvio em uma primeira leitura do perfil. Também é importante notar que normas técnicas variam conforme o país e o tipo de via. O que é aceitável para uma via urbana pode não ser adequado para uma rodovia de trânsito rápido. Sempre consulte a legislação e as normas específicas do projeto em questão.

Limitações e armadilhas conhecidas

A geometria viária é poderosa, mas não resolve problemas estruturais ou geotécnicos. Um traçado perfeito sobre um solo instável will suffer premature failures. Da mesma forma, elementos geométricos bem definidos não compensam má qualidade de execução ou materiais inadequados. O projeto geométrico deve ser integrado ao projeto geotécnico, ao projeto de drenagem e ao projeto estrutural do pavimento. Outra limitação é a dependência de dados topográficos precisos. Modelos digitais de elevação desatualizados ou com resolução insuficiente geram perfis incorretos e, consequentemente, elementos geométricos inconsistentes. Invista em levantamentos topográficos de qualidade e na validação dos dados antes de iniciar o desenvolvimento geométrico.

Resumo prático para aplicar no dia a dia

Defina a velocidade de projeto com base no contexto e no tipo de usuário. Calcule raios horizontais e superelevações de forma consistente. Dimensione curvas verticais considerando visibilidade e conforto. Monte a seção transversal completa e valide a drenagem. Use ferramentas de modelagem e faça revisão cruzada entre os diferentes elementos. Não confie apenas em resultados automáticos; verifique a coerência global do projeto. Esses são os pilares que sustentam um bom projeto viário. Dominá-los requer prática, atenção aos detalhes e experiência com casos reais. Quando bem executados, reduzem retrabalho, aumentam a segurança e prolongam a vida útil da infraestrutura.
