Sensor De Estacionamento Com 8 Pontos

Instalando e calibrando um sensor de estacionamento com 8 pontos

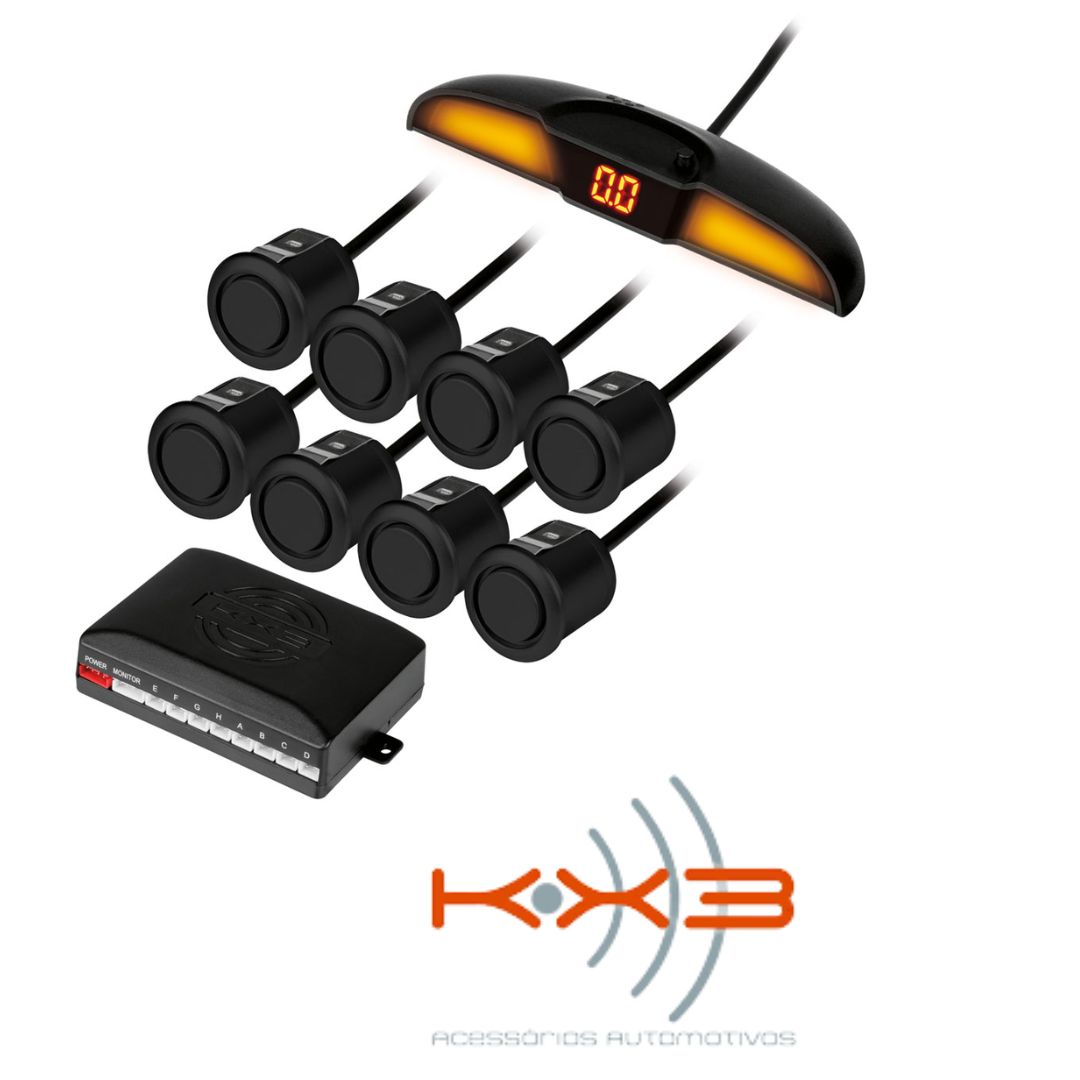

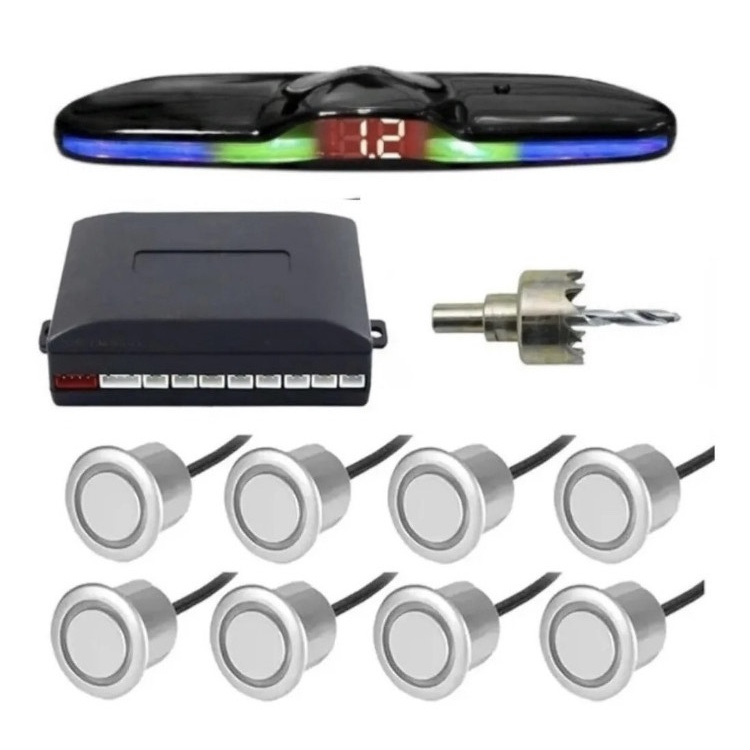

A maioria das pessoas compra o kit e acha que é só furar o parachoque, encaixar os transdutores e ligar. Não é. Um sistema de 8 sensores ultrassônicos bem instalados funciona razoavelmente bem. Mal instalado, ele apita de jeito aleatório e você para de confiar nele depois de três dias. O problema real não é o hardware — é a instalação elétrica e o posicionamento dos sensores. O kit padrão traz oito transdutores, uma Unidade de Controle Eletrônico (ECU) e um buzzer. A ECU processa os ecos e varia a tonalidade do alerta conforme a distância. Quatro sensores ficam na traseira e quatro na dianteira. Essa configuração frontal-traseira simétrica é importante porque muitos gente tenta colocar tudo atrás sem perceber que o software da ECU espera uma distribuição equilibrada para calcular as distâncias corretamente. O diâmetro dos furos deve ser exatamente o especificado pelo fabricante, geralmente 16 a 22 milímetros dependendo do modelo. Um buraco 2 milímetros maior causa vibração do transdutor e gera falsos positivos, especialmente em estradas esburacadas. Isso acontece com frequência. Eu já vi mecânico furar o parachoque com broca de 20 no lugar de 18 e ainda se perder perguntando por que o sensor disparava em temperatura alta. A resposta é simples: a expansão térmica do material do parachoque varia o diâmetro do furo e o transdutor começa a ressoar.

Passo a passo prático de instalação

1. Marcação e furação

Trace uma linha guia horizontal no parachoque. Os sensores devem ficar na mesma altura, entre 30 e 50 centímetros do chão. Distância entre sensores consecutivos deve ser de 25 a 30 centímetros no centro. Evite montar muito perto de cantos, laterais de faróis, maçanetas ou grades de ventilação. O feixe ultrassônico tem abertura de aproximadamente 30 graus e colide com superfícies próximas gerando eco falso. Fure com a broca certa. Use máscara e óculos. O material do parachoque é termoplástico e derrete fácil se você avançar rápido. Passe devagar, deixe a broca fazer o trabalho. Depois da furação, lixe levemente a borda interna do furo para remover rebarbas que possam travar o encaixe do transdutor.

2. Fixação dos transdutores

O transdutor deve entrar no furo até encostar no anel de vedação. O clique do anel de fixação externo confirma o posicionamento. Se sobrar espaço visível, o sensor vai vibrar. Nesse caso, use vedação de poliuretano ou silicone automotivo ao redor da borda, mas sem cobrir a face ativa do transdutor. A face é a parte plana que emite o som. Se você tampar ela, o sensor para de funcionar. O esquema padrão de cores varia por fabricante, então não confie cegamente no código. Verifique com multímetro a função de cada fio. Geralmente existe um fio vermelho para alimentação positiva de 12 volts, um preto para terra, um amarelo ou verde para o buzzer, e fios de cor diferente para cada sensor. A ECU exige um terra limpo e direto no chassi ou na bateria. Ligações ruins de terra são a causa número um de comportamento errático. Eu passei duas semanas corrigindo falso disparo em um carro onde o terra estava conectado numa parafuso pintado que isolava o contato. Quando lixamos a superfície e refezemos o ponto, o problema sumiu. Use tubulação flexível para proteger os fios contra abrasão. Prenda a fiação longe de partes móveis e de superfícies quentes como escapamento. O comprimento máximo do cabo entre a ECU e o sensor mais distante deve seguir a recomendação do manual, normalmente até 8 metros. Cabos mais longos sem blindagem adequada captam ruído elétrico do sistema de ignição e da alternadora, o que distorce o sinal ultrassônico.

4. Teste inicial e calibração

Antes de fechar tudo, faça o teste de funcionamento. Ligue a ignição e aguarde o beep inicial da ECU, que indica que todos os sensores foram detectados. Se faltar algum sensor, o bipe é curto ou intermitente. Verifique a conexão daquele ponto específico. Para calibrar a sensibilidade, a maioria das ECU possui um botão ou jumpers internos. O processo padrão é: ligar a ignição, pressionar o botão de calibração, aguardar o sinal sonoro de confirmação e soltar. Cada pressionamento altera o nível de detecção. Você deve testar em um ambiente controlado, com obstáculos conhecidos a distâncias de 30, 60, 90 e 120 centímetros. Anote onde o alerta começa e onde fica contínuo. Ajuste até que o sistema responda de forma previsível.

Pegadinhas que ninguém conta

O primeiro detalhe contraintuitivo é que mais sensores não significam necessariamente melhor desempenho. Um sistema de 4 sensores bem posicionados supera um de 8 mal instalados. O software da ECU interpola as distâncias com base nos pontos ativos. Se dois sensores vizinhos tiverem ângulos divergentes por causa de uma instalação ruim, a ECU confunde a leitura e dá falsa sensação de segurança ou alarma desnecessário. O segundo detalhe é a interferência de superfícies macias. Tecidos, carpetes, estofados e mesmo plantas densas absorvem o som ultrassônico. Se o sensor estiver apontando para um capô coberto com capota de tecido na hora da carga, ele vai registrar distância muito maior do que a real. O operador pode achar que está longe do obstáculo quando está bem próximo. Isso é especialmente relevante para quem usa o sensor em veículos utilitários ou vans com bagagens soltas.

Problema real que eu enfrentei e a solução que funcionou

Instalei um sensor de estacionamento com 8 pontos em um veículo que rodava diariamente em estrada de terra. Após dois meses, o sistema começou a acusar obstáculos inexistentes sempre que o carro passava por buracos. O Diagnóstico inicial foi confuso porque em teste estático tudo funcionava perfeitamente. A solução veio quando identifiquei que a vibração do chassi fazia os transdutores traseiros microvariarem de posição dentro dos furos. O isolamento original não era suficiente para o uso severo. Apliquei uma fina camada de espuma acústica autoadesiva ao redor de cada transdutor antes de fechar o anel de fixação. A vibração cessou e o falso alarme parou. O custo foi baixo e o resultado durou. O sensor ultrassônico não detecta objetos muito baixos, abaixo de 15 centímetros do solo, como meia-cala de caminhão, degraus estreitos ou obstáculos metálicos finos. Ele também falha em superfícies que absorvem som, como espuma grossa, tecidos felpudos e vegetação densa. Neblina pesada, chuva torrencial e neve forte reduzem a precisão. A temperatura extrema afeta a velocidade do som no ar e altera levemente a média de distância calculada, embora a ECU faça compensação básica. Se o seu foco principal é estacionar em lugares apertados com pedestres próximos, considere complementar com câmeras de ré e sensores de ângulo cego. O ultrassônico sozinho não cobre tudo. Para uso em pátios industriais com obstáculos irregulares, um sistema multimodal com radar de curta distância oferece resultados mais confiáveis, embora o custo seja consideravelmente maior.

Download e recursos

Os manuais técnicos das ECUs mais comuns estão disponíveis nos sites dos fabricantes e em portais de revisão automotiva. Eu recomendo baixar o esquema elétrico específico do seu modelo antes de começar, porque a variação de cores de fio entre marcas é grande. Também é útil ter à mão uma planilha simples para registrar as distâncias de detecção após cada ajuste. Isso economiza tempo e evita que você desfaça configurações válidas por esquecimento. Se precisar de suporte adicional, fóruns de entusiastas automotivos e grupos de modificação de veículos costumam ter threads com problemas específicos e soluções testadas. Leia com atenção antes de improvisar. A instalação correta economiza horas de retrabalho.
