Sensor De Movimento Luz

Como funciona um sensor de movimento para luz

Na prática, o sensor de movimento luz mais comum no Brasil é o de infravermelho passivo, ou PIR. Ele não emite nada — apenas detecta mudanças na radiação térmica do ambiente. Quando alguém passa pela área coberta, o sensor percebe o deslocamento de calor entre os detectores internos e dispara o circuito que liga a luminária. O componente principal é um conjunto de lentes Fresnel que divide o campo de visão em zonas, aumentando a sensibilidade a movimentos cruzados. Existem três tecnologias principais no mercado: PIR — mais barato, funciona bem em temperatura ambiente estável. Falha quando a diferença térmica entre o corpo e o fundo é menor que 3 graus.

Mikrowave (radar) — emite ondas milimétricas e detecta reflexão. Atravessa vidro e plástico fino, mas gera falso disparo com objetos metálicos em movimento próximo, como grades de ferro e portões. Dupla tecnologia (PIR + microwave) — exige que ambos os sensores disparem juntos para acionar a luz. Reduz drasticamente falsos positivos, mas o custo sobe cerca de 40% e o tempo de resposta pode ser ligeiramente maior.

Escolhendo o sensor de movimento luz certo para o seu caso

A maioria das pessoas compra pelo preço e ignora três configurações que existem no equipamento: o potenciômetro de luminosidade (Lux), o potenciômetro de tempo (Time) e o seletor de alcance (Range). Sem ajustar esses três, o sensor vai te dar problema. Sempre. O potenciômetro de Lux define a partir de qual nível de claridade o sensor entra em ação. Se você deixar no máximo, ele vai disparar mesmo de dia. Deixa no mínimo, só aciona no escuro total e pode não ligar num crepúsculo cinzento de outono. O ajuste ideal é deixar no meio do curso e testar nas condições reais do local — ao entardecer, com céu encoberto versus céu limpo, os valores mudam. O potenciômetro de tempo controla quanto tempo a luz permanece acesa após detectar movimento. Vai de 15 segundos a 15 minutos na maioria dos modelos chineses genéricos. Na prática, para escadarias internas, 30 segundos a 1 minuto resolve. Para áreas externas com tráfego eventual, 2 minutos é o mínimo que evita que a luz apague no meio do caminho. Mais que isso gasta energia e queima o bulbos mais rápido.

O seletor de alcance define a distância máxima de detecção. Em locais abertos, limitar para 5 ou 8 metros evita que o sensor dispare comanimais de porte pequeno a longa distância. Em corredores estreitos, o alcance máximo funciona porque o movimento é previsível e frontal.

Instalação prática

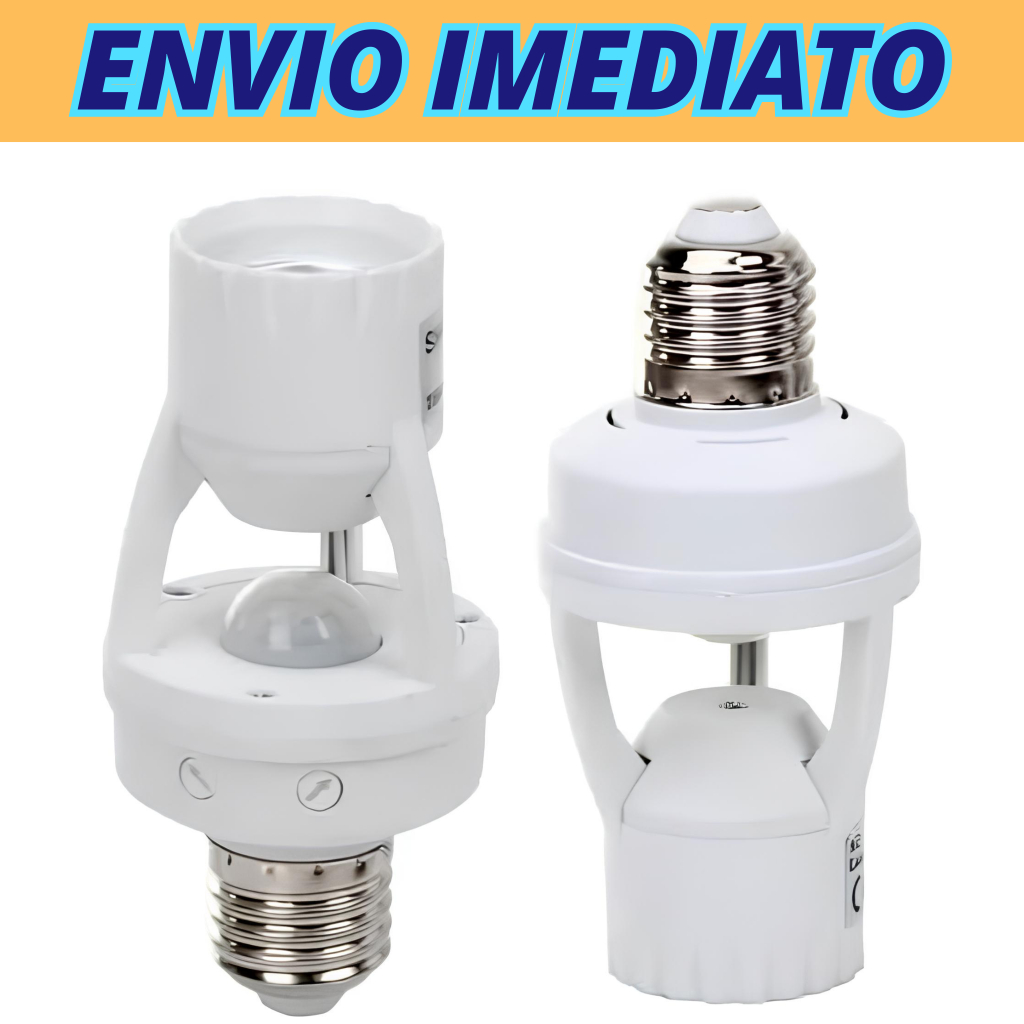

A posição de montagem é o fator que mais causa problemas pós-instalação. O sensor PIR tem um padrão de cobertura em leque, não em cone. Isso significa que o melhor resultado vem quando o sensor aponta paralelo ao fluxo de tráfego, não perpendicular. Se você montar na parede de frente para o portão, o sensor vê o movimento entrando e saindo pelo mesmo caminho duas vezes em rápida sucessão, o que pode causar disparos duplos ou falhas dependendo do tempo de reposicionamento interno. A altura ideal fica entre 2,1 e 2,5 metros. Mais baixo que isso e objetos estáticos — uma cesta de lixo, um pneu encostado na parede — entram no campo de visão e geram falsos positivos contínuos. Mais alto que 2,5 metros e a sensibilidade cai porque o ângulo de inclinação dos detectores internos não compensa a distância adicional. Para instalação em tomada E27 comum, o processo leva cerca de 8 minutos: desrosqueia a lâmpada antiga, rosqueia o sensor, encaixa a lâmpada LED no sensor e testa. O teste final deve ser feito com o potenciômetro de Lux no mínimo e o de Time no máximo durante 5 minutos. Assim você confirma que o sensor responde ao movimento sem depender da luz ambiente.

Em Wiring fixo (220V direto), o cuidado é o mesmo de qualquer dispositivo elétrico: desliga o disjuntor, identifica o fase (geralmente branca ou marrom no Brasil), conecta o fase de entrada no terminal marcado L do sensor, o neutro no N, e o fio que vai para a luminária no terminal de saída. Se inverter fase e neutro, o sensor pode queimar o circuito interno de detecção em questão de segundos. Já vi isso acontecer com frequência em instalações apressadas.

Problema real que encontrei e a solução

Instalei um sensor PIR genérico de 40 reais num corredor externo de uma casa em Campinas. O problema era específico: o sensor disparava toda vez que o vento movia as folhas de uma samambaia-aulica a cerca de 1,2 metro do aparato. A planta estava a uma temperatura ligeiramente diferente do ar ao redor por causa da transpiração, e o PIR detectava isso como movimento humano. Isso acontecia 8 a 12 vezes por noite, mantendo a luz ligada sem parar. A solução foi dupla. Primeiro, removi a planta do campo de visão — simples, mas nem todo mundo percebe que isso é viável. Segundo, ajustei o potenciômetro de Range para o menor valor possível, limitando a detecção a 2 metros. O resultado: zero disparos fantasmas em 3 semanas de uso contínuo, e a luz ainda acendia normalmente quando alguém passava pelo corredor a menos de 2 metros do sensor. O trade-off foi que o sensor passou a não detectar mais quem chegava a mais de 3 metros de distância, o que exigia que a pessoa entrasse quase encostando na parede para a luz ligar. Para aquele corredor estreito, funcionou perfeitamente.

Erros comuns que você provavelmente está cometendo

Usar sensor PIR em ambientes com ar-condicionado direcionado. O jato de ar frio cria turbulência térmica constante que o PIR interpreta como movimento. Nesse caso, o sensor de microwave é a alternativa, mas com a ressalva de que ele também reage a cortinas e panos em movimento. Instalar sensor de movimento luz atrás de vidro. O vidro comum bloqueia a maior parte da radiação infravermelha de corpo quente. O sensor vai funcionar para detectar presença de objetos refletindo micro-ondas, mas para PIR puro, o vidro age como barreira. Se precisa de detecção através de uma janela, compre um modelo com dupla tecnologia ou instale o sensor do lado de fora. Ignorar a frequência de atualização do sensor. Sensores baratos de PIR têm um tempo de recuperação de 5 a 10 segundos entre disparos. Se duas pessoas passam rapidamente uma atrás da outra, a segunda pode não ser detectada. Para locais com fluxo intenso, isso é um problema real. O correto é usar sensores com tempo de recuperação inferior a 3 segundos ou instalar dois sensores sobrepostos cobrindo áreas diferentes.

AchAR QUE LED qualquer funciona. Sensores de movimento têm uma carga máxima indicada, geralmente entre 300W e 600W em resistência pura. LEDs consomem muito pouco, então em teoria cabem centenas. Na prática, alguns drivers de LED de baixa qualidade causam efeito strobe ou piscam quando o sensor corta a energia, porque a capacitância interna do driver não descarrega rápido o suficiente. Se notar esse comportamento, coloque um capacitor de bleeder em paralelo com a lâmpada ou troque o driver por um modelo com dissipação resistiva.

Quando o sensor de movimento luz não é a solução ideal

Em áreas com animais de estimação acima de 20 quilos, o PIR tradicional vai disparar com frequência. A solução é um sensor PIR com tecnologia pet-friendly, que usa algoritmos de filtragem por peso e altura, ignorando movimentos abaixo de certo perfil térmico. Custa entre 120 e 200 reais, mas evita o gasto de energia e a troca de lâmpadas por ciclagem excessiva. Em garagem com portão metálico oscilante, o sensor de microwave vai disparar com o próprio portão. A única solução confiável nesse cenário é um sensor fotoelétrico com fotocélula, que só aciona quando há interrupção do feixe de luz entre emissor e receptor — movimento físico real, não detecção térmica ou por radar. Para aplicação em área externa exposta a chuva direta sem proteção, o grau de proteção IP do sensor precisa ser no mínimo IP44. Sensores IP20 ou IP40 podem parecer funcionais no início, mas a umidade condensa dentro do invólucro e oxida os contatos em 4 a 8 meses. A substituição acaba custando mais caro do que comprar um modelo adequado desde o início.

O mercado brasileiro está cheio de sensores com especificações infladas. Um modelo anunciado como "alcance de 12 metros" frequentemente opera com eficácia real entre 6 e 8 metros, dependendo do ângulo de montagem e da temperatura ambiente. O teste prático descrito anteriormente — potentiômetro no extremo e observação por 5 minutos — é a única forma confiável de validar o que o fabricante.
