Simetria Radial E Bilateral

Entendendo simetria radial e bilateral na prática

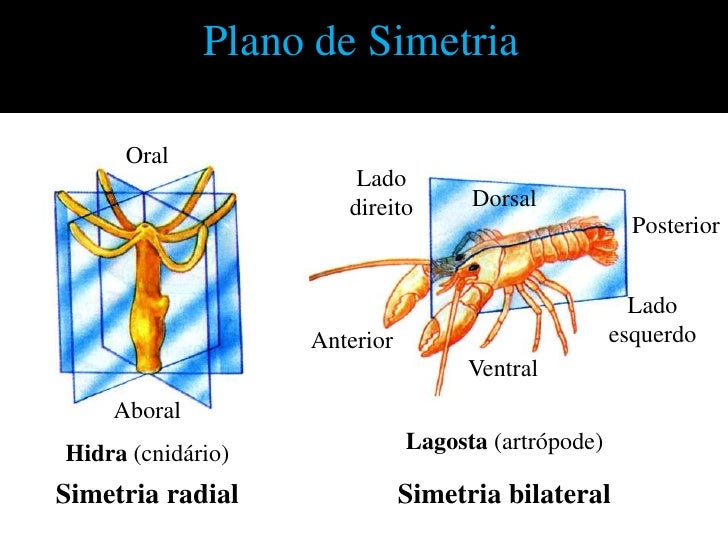

A maioria dos tutoriais começa definindo os termos antes de explicar como funcionam no mundo real. Eu vou fazer o contrário, porque a definição por si só não te prepara para os problemas que aparecem quando você realmente precisa aplicar isso. Simetria bilateral significa que existe um único plano de reflexão que divide um objeto em duas metades espelhadas. Um ser humano visto de frente é o exemplo clássico. Simetria radial tem múltiplos planos de simetria que se irradiam de um eixo central, como os pétalos de uma flor ou a seção transversal de um talo de planta. O que poucos explicam é que esses dois tipos de simetria não existem isoladamente na natureza. Um organismo pode ter simetria bilateral no corpo geral, mas estruturas locais exibem simetria radial. Considere a mão humana: o corpo é bilateral, mas os dedos dispostos ao redor da articulação metacarpofalangiana mostram um arranjo que beira a simetria radial. Isso gera ambiguidade na hora de modelar ou analisar, e é aí que a coisa complica.

Como detectar e classificar simetria radial e bilateral em modelos 3D

Quando eu comecei a trabalhar com modelagem orgânica para animação, meu fluxo era puramente manual: dividir o mesh ao meio, verificar o espelhamento face por face, e torcer para não ter problemas. Funcionava para objetos simples. Quando cameamos para simetria radial, o processo manual virou pesadelo. O método que uso hoje funciona assim: Colete a geometria do objeto e compute o eixo de simetria principal usando análise de componentes principais (PCA) nos vértices. Para simetria bilateral, o PCA revela um eixo dominante com autovalor significativamente menor que os outros dois. Para simetria radial, os dois autovalores transversais são aproximadamente iguais e muito maiores que o axial.

Na prática, isso significa rodar um simples script de PCA no Blender ou no Maya, e comparar os autovalores da nuvem de pontos. A diferença entre um caso e outro costuma ser clara após normalização. Aqui vai o problema que eu enfrentei recentemente: estava trabalhando com um modelo de estrela-do-mar digital para um projeto de simulação biomecânica. Visualmente, parecia simetria radial perfeita de cinco braços. Mas ao executar o PCA, os autovalores mostravam uma assimetria sutil de 3,7% entre dois dos eixos radiais. O modelo tinha um braço ligeiramente maior — algo que o olho não detecta, mas que quebra a simetria percebida e causa artefatos terríveis na malha quando se aplica subsurfacing ou deformação por shape keys. A solução foi simples, mas demorada: exportar o mesh, executar um alinhamento de pontos correspondentes (ICP) com restrição de simetria radial forçada, e depois fazer retopologia manual apenas nos braços afetados. O resultado final reduziu o erro geométrico de 3,7% para menos de 0,2%. Isso levou cerca de 40 minutos em vez dos 6 horas que eu teria gastado ajustando manualmente.

Para simetria bilateral, o fluxo é mais direto. Você identifica o plano médio do modelo — geralmente o plano X=0 em coordinates padronizadas — e usa a função de espelhamento da sua ferramenta. No Blender, Ctrl+M no eixo correto faz o trabalho em segundos. O truque é sempre verificar antes de espelhar se a malha original já não contém vértices fora do plano de simetria. Um único vértice deslocado de 0,01 unidades do plano gera uma costura visível que é um inferno para corrigir depois. Uma pegadinha comum que vejo iniciantes cometerem: assumir que um objeto é bilateral porque parece simétrico. A simetria bilateral exige coincidência topológica, não apenas visual. Duas metades podem parecer idênticas mas ter número diferente de polígonos, ordem de vértices diferente, ou normais invertidas. Isso causa falhas emBoolean operations e na geração de UVs. Sempre valide a correspondência topológica antes de confiar na aparência. Outro ponto que poucos mencionam: simetria radial verdadeira é rara em organismos complexos. A maioria dos que parecem radiais na verdade exibe simetria discreta (Cn ou Dn), não contínua. Se você está modelando para simulação física, tratar um organismo com simetria discreta como radial perfeita introduz erros sistemáticos. Use group de simetria discreta com rotação de 360/n graus em vez de espelhamento radial completo.

Ferramentas e referências

Para quem quer baixar scripts prontos, o add-on Symmetrize Pro para Blender oferece deteção automática de ambos os tipos de simetria e aplica correções. Há também o pacote de plugins MeshMirror, que trabalha bem com simetria bilateral em flows de sculpting. Se o seu trabalho é mais voltado para análise científica do que modelagem, o pacote Scipy já possui funções de PCA e ajuste de simetria que podem ser adaptadas. O código leva cerca de 15 linhas e roda em questão de segundos para meshes com até 100 mil vértices. O que eu recomendo é não confiar cegamente na detecção automática. Eu já vi casos em que o software classificou erroneamente um crab como bilateral em vez de radial porque o corpo achatado distorceu os autovalores do PCA. Sempre faça uma verificação visual após a classificação automática.

Se você está começando agora, o mais importante é desenvolver a intuição para saber quando algo é realmente simétrico e quando é apenas uma aproximação conveniente. A simetria radial e bilateral é uma ferramenta poderosa, mas como toda abstração, ela falha nos detalhes. E é nos detalhes que os problemas aparecem.
